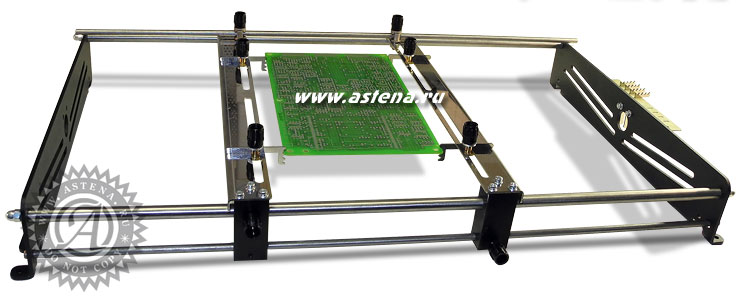

Рамочный держатель печатных плат РД-400

Рамочный держатель печатных плат РД-400 предназначен для закрепления печатных плат над рабочей поверхностью термостолов НП 17-12 про, НП 24-17 про, НП 34-24 про, ИКТ-245. Рамочный держатель обеспечивает равномерный зазор между рабочей поверхностью термостола при подогреве печатной платы.

Рамочный держатель печатных плат РД-400 обеспечивает:
  • регулировку расстояния между крепежными направляющими по ширине платы
  • перемещение платы в зону подогрева (вместе с контрольными термодатчиками) и обратно в зону охлаждения
  • регулировку зазора между печатной платой и рабочей поверхностью прибора подогрева
  • закрепление на печатной плате контрольного термодатчика

Для закрепления печатных плат сложной конфигурации на рамочном держателе применены четыре независимо перемещаемых упора, имеющие несколько степеней свободы. Фиксация упора в любом положении осуществляется путем затягивания гайки крепежного узла.Упоры рамочного держателя печатных плат изготовлены из нержавеющей стали и обеспечивают точечный контакт с платой. Это позволяет снизить до минимума отвод тепла от печатной платы и обеспечить ее максимально равномерный прогрев.
Конструкция упоров обеспечивает легкую регулировку зазора между печатной платой и рабочей поверхностью прибора подогрева. Равномерный зазор обеспечивается за счет фиксации платы в пилообразных пазах упора. Два сменных комплекта упоров позволяют регулировать зазор с шагом 2мм. Максимальный зазор обеспечивается за счет переворота упора в крепежном узле на 180 градусов.

Фотографии использования рамочного держателя плат РД-400

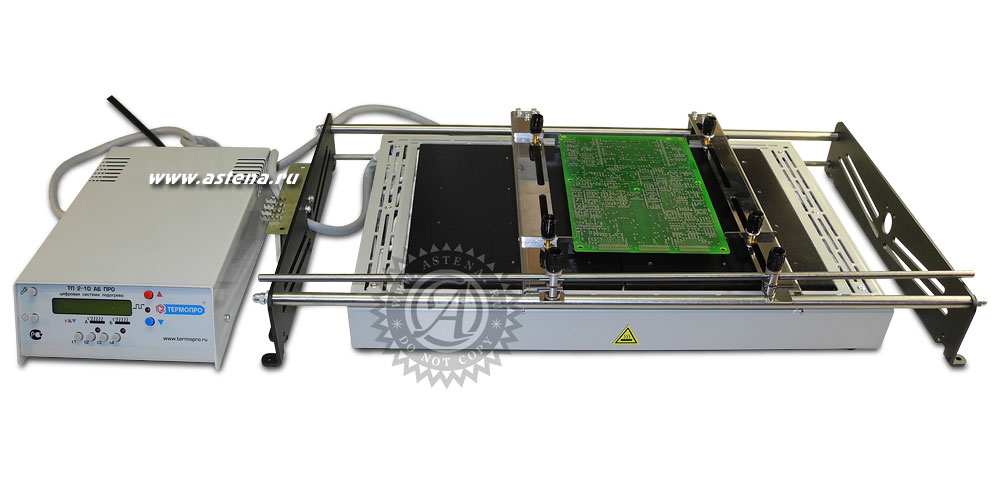

Термостол НП 34-24 про и держатель плат РД-400 ТП 2-10 АБ ПРО вместе с термостолом НП24-24 ПРО и рамочным держателем плат РД-400



Комплект поставки

Рамочный держатель печатных плат РД-400 - 1шт
Упоры первого типа - 4шт
Упоры второго типа - 4шт
Кронштейн для принадлежностей - 1шт
Комплект стоек для работы с термостолом ИКТ-245 - на заказ
Штанга крепления термодатчиков - на заказ
Производитель рамочного держателя печатных плат РД-400 - компания ТЕРМОПРО (Россия)
Термопро




Технические данные РД-400

Параметры Значения
Габариты (Д х Ш х В) 580 х 360 х 85мм
Максимальная ширина закрепляемой платы 10 - 400мм
Диапазон регулировки платы по высоте 24мм / шаг 2мм
Вес изделия ~2 кг
