Рефлектометр РД Мастер

РД Мастер

Рефлектометр

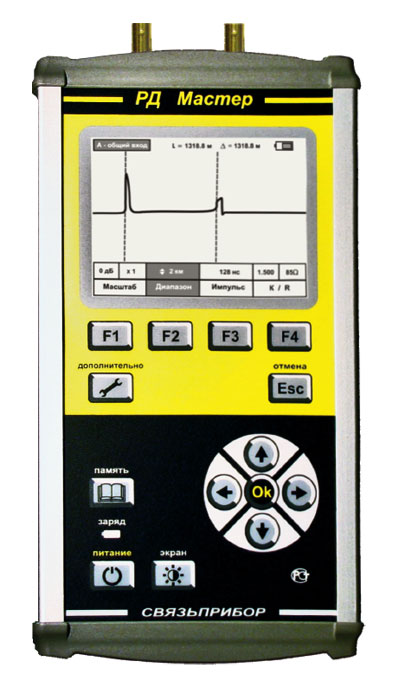

Рефлектометр РД Мастер

РД Мастер - рефлектометр следующего поколения для тестирования и локализации повреждений всех типов связных и силовых энергетических кабелей. РД Мастер обладает высокими характеристиками мастер-класса в сочетании с простотой и удобством управления. Прибор может работать на линиях со значительным уровнем помех и высоким затуханием.

Особенности прибора РД Мастер

Дополнительное шумоподавление
Двухпозиционная система отсчета (возможность измерения расстояния между дефектами)
Канал «А» - канал «В»
Отображение разности каналов «А-В»
Сравнение с рефлектограммой из памяти:
канал «А» - память
канал «В» - память
память - память
Фиксация «плавающих» дефектов
Регистрация «разбитости» пар или оценка взаимного влияния линий
Локализация разбалансировки пары

Технические данные РД Мастер

Параметры	Значения
Диапазон расстояний, м	50, 100, 200, 300, 500, 1000, 3000, 5000, 10 000, 20 000, 30 000
Минимальный шаг разрешения	20 см
Мертвая зона не более (при коэффициенте укорочения 1,5)	20 см
Погрешность определения расстояния (при коэффициенте укорочения 1,5), м	0,2 +0,01% от измеряемого значения
Перекрываемое затухание	не менее 96 дБ
Длительность импульса	8 ÷ 16 000 нс
Амплитуда зондирующего импульса	12 В (при Rвx=100 Ом)
Выходное сопротивление	35 ÷ 350 Ом
Защита по выходу	± 275 В по постоянному напряжению + пиковое значение переменного напряжения на частоте 50 Гц
Фильтр	дополнительное шумоподавление
Дисплей	320х240 высококонтрастный ЖК дисплей
Память	256 измерений
Связь с ПК	USB
Питание	4 аккумулятора типа AA NiMh, 1,2 В
Время непрерывной работы	не менее 6 часов
Заряд	встроенное зарядное устройство, внешний адаптер от сети
Габаритные размеры / вес	120х230х40 / 1 кг

Параметры

Значения

Диапазон расстояний, м

50, 100, 200, 300, 500, 1000, 3000, 5000, 10 000, 20 000, 30 000

Минимальный шаг разрешения

20 см

Мертвая зона не более (при коэффициенте укорочения 1,5)

20 см

Погрешность определения расстояния (при коэффициенте укорочения 1,5), м

0,2 +0,01% от измеряемого значения

Перекрываемое затухание

не менее 96 дБ

Длительность импульса

8 ÷ 16 000 нс

Амплитуда зондирующего импульса

12 В (при Rвx=100 Ом)

Выходное сопротивление

35 ÷ 350 Ом

Защита по выходу

± 275 В по постоянному напряжению + пиковое значение переменного напряжения на частоте 50 Гц

Фильтр

дополнительное шумоподавление

Дисплей

320х240 высококонтрастный ЖК дисплей

Память

256 измерений

Связь с ПК

USB

Питание

4 аккумулятора типа AA NiMh, 1,2 В

Время непрерывной работы

не менее 6 часов

Заряд

встроенное зарядное устройство, внешний адаптер от сети

Габаритные размеры / вес

120х230х40 / 1 кг

цена РД Мастер
