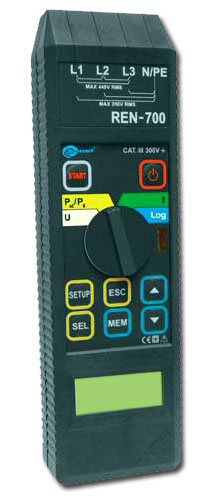

Анализатор - регистратор качества электроэнергии с функцией измерения фликера REN-700
Основные характеристики REN-700:
— измерение действующего напряжения в трехфазной сети (true RMS);
— измерение отклонения и колебания напряжения δU;
— измерение длительности провалов напряжения Δt;
— измерение частоты сети, отклонения частоты сети Δf;
— измерение кратковременной и длительной дозы фликера* с заданными интервалами времени (ГОСТ 51 317.4.15-99);
— регистрация событий (превышение значений заданных параметров) ;
— регистрация результатов замеров напряжения с заданной частотой;
— возможность установки параметров регистрации с клавиатуры компьютера через инфракрасный порт IRDA;
— возможность просмотра результатов измерений и регистраций на дисплее прибора и на экране компьютера;
— возможность автономной работы без обслуживания в течение длительного времени;
*Фликер(мерцание) – субъективное восприятие человеком колебаний светового потока искусственных источников освещения, вызванных колебаниями напряжения в электрической сети, питающей эти источники, согласно ГОСТ 13109-97.
Назначение и область применения REN-700:
Новый цифровой анализатор-регистратор REN-700 марки SONEL предназначен для регистрации с возможностью передачи данных измерения в компьютер следующих параметров качества электроэнергии (согласно ГОСТ 13109):- измерение действующего напряжения в одно-/трехфазной сети (true RMS);
- возможность работы прибора с напряжениями в диапазонах 0…250 В между контактами L1, L2, L3 и N/PE и 0…440 В между контактами L1-L2, L2-L3, L1-L3, что позволяет использовать прибор в измерительных цепях узлов учета электрической энергии;
- измерение установившегося отклонения напряжения ΔUу;
- учет размаха изменения напряжения ΔUt;
- измерение длительности провалов напряжения Δtn;
- измерение частоты сети f с разрешением 0,01 Гц;
- учет отклонения частоты сети Δf;
- измерение кратковременной PSt и длительной PLt дозы фликера* с заданными интервалами времени (ГОСТ 51 317.4.15-99);
- регистрация событий (превышение значений заданных параметров);
- возможность задать номинальные значения частоты f и напряжений U
- указание допустимых диапазонов как в абсолютных, так и в относительных величинах;
- память результатов событий в 10000 ячейках (режим регистратора);
- память отдельных результатов измерений в 999 ячейках;
- регистрация результатов замеров напряжения с частотой дискретизации 0,01 с;
- установка параметров регистрации и на самом приборе, и с клавиатуры компьютера через инфракрасный порт IrDA;
- возможность просмотра результатов измерений как на дисплее прибора, так и на экране компьютера;
- возможность автономной работы в течение длительного времени (7 дней и более);
- встроенные часы реального времени RTC.
| Стандартная комплектация: | Индекс |
|---|---|
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700) | # |
| Провод измерительный 1,2 м с острым зондом красный (MRP-200, REN-700) | WAPRZ1X2REBS |
| Зажим «Крокодил» изолированный жёлтый K02 (20 А) | WAKRPYE20K02 |
| Провод измерительный 1,2 м с острым зондом черный | WAPRZ1X2BLBS |
| Футляр с ремнем (MZC-200, MZC-300, MZC-303E, MRP-120, MRP-200, MIE-500, MIC-3) | WAFUTM1 |
| Зажим «Крокодил» изолированный чёрный K01 (10 А) | WAKROBL20K01 |
| Зонд острый с разъемом типа «банан» (MPI-51Х, REN-700) | WASONOB1 |
| Провод измерительный 1,2 м с острым зондом желтый (MZC-XXX, MRP-XXX, MIE-500, MRU-XXX) | WAPRZ1X2YEBS |
| Дополнительная комплектация: | Индекс |
|---|---|
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V (MIE-500, MRP-XXX, MZC-30X, MIC-3, REN-700) | # |
Внимание!
- Класс защиты: III 300 В согласно PN-EN 61010-1
- Номер в Госреестре: 32303-06
- Температурный диапазон: 0 ... +40 °С
- Габариты ШxВxГ: 67x230x35 мм
- Масса: около 400 г
«е.м.р.» — единица младшего разряда
Измерение фликера, показатели PSt и PLt
| Диапазон отображения | Разрешение | Допустимая погрешность |
|---|---|---|
| 20,00 | 0,01 | ±5% PSt или PLt |
Измерение переменного напряжения (true RMS)
| Диапазон отображения | Разрешение | Допустимая погрешность |
|---|---|---|
| 0...440 В | 0,1 В | ±(0,2% U + 5 емр) |
Измерение диапазона изменения напряжения δUt
| Диапазон отображения | Разрешение | Допустимая погрешность |
|---|---|---|
| 0...100% | - | ±8% δUt |
• результат измерения отображается как подтверждение превышения допустимых величин, определенных Российской нормой ГОСТ 13109-97, пункт 5.3.
Измерение длительности регистрируемых событий
| Диапазон отображения | Разрешение | Допустимая погрешность |
|---|---|---|
| неопределенный | 0,01 с | ±0,01 с |
Измерение частоты сети
| Диапазон отображения | Разрешение | Допустимая погрешность |
|---|---|---|
| 45...65 Гц | 0,01 Гц | ±0,03 Гц |
Дополнительные технические характеристики REN-700
| Параметры | Значения |
|---|---|
| Вид изоляции | двойная, согласно PN-EN 61010-1 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса PN-EN 60529 | IP40 |
| Число запоминаемых событий в режиме с замерами | 200 |
| Число запоминаемых событий в режиме без замеров | 10000 |
| Питание измерителя | два элемента питания алкалиновых LR6 (тип AA) |
| Температура хранения | -10...+55 °C |
| Температура рабочая | 0...+40 °C |
| Дисплей | жидкокристаллический, 7 разрядный высотой 10 мм |
