Парма РК 3.01

Регистратор показателей качества электроэнергии

Парма РК 3.01 Регистратор показателей качества электроэнергии

цена Парма РК 3.01

Парма РК 3.01. Регистратор показателей качества электроэнергии


Ключевые функции Парма РК 3.01
Парма РК 3.01 предназначен для измерения и регистрации показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97 в электрических сетях систем электроснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц. Производит оценку соответствия ПКЭ установленным нормам и выдачу протокола соответствия при измерении в сетях 0,4 кВ непосредственно или относительно вторичного напряжения трансформатора. Прибор может быть использован для поверки трансформаторов напряжения на месте установки в комплекте с высоковольтным емкостным делителем (исполнение РК 3.01ПТ).

Область применения Парма РК 3.01
Использование регистратора позволяет решить следующие задачи:
  • обязательная сертификация электроэнергии на энергоснабжающих предприятиях;
  • контроль показателей электрической энергии на предприятиях промышленности и энергообъектах с целью оптимизации режимов и графиков энергопотребления (энергоаудит);
  • расследование причин некорректной работы оборудования на предприятиях с непрерывным циклом производства (пищевая прмышленость, производство строительных материалов, металлургия и другие);
  • проведение экспертиз при разрешении споров между энергоснабжающими организациями и потребителями;
  • в качестве модуля систем АИИС КУЭ и АСУ ТП.

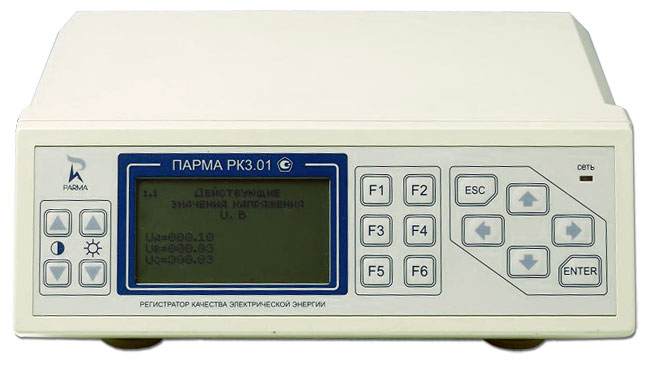

  • Регистратор показателей качества электроэнергии Парма РК 3.01

    Регистратор показателей качества электроэнергии Парма РК 3.01


    Регистратор показателей качества электроэнергии Парма РК 3.01


    Отличительные особенности Парма РК 3.01

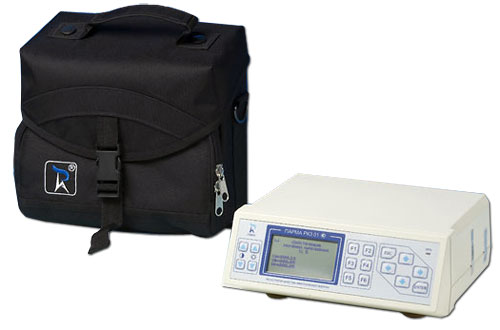

  • Регистратор может применяться как переносной прибор (в специальной транспортной сумке), так и стационарно на специальной консоли, поставляемой в комплекте с прибором;
  • регистратор имеет три независимых гальванически развязанных канала для измерения напряжения, что позволяет регистрировать напряжение от трех однофазных систем или одной трехфазной системы одновременно;

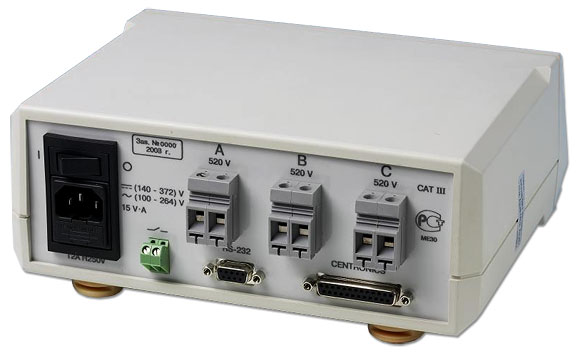

  • прибор оснащен интерфейсом Centronics для подключения принтера и интерфейсом RS 232 lля подключения ПК при проведении автоматизированной поверки, юстировки, а также работы регтстратора в системах АСУТП и АИИС КУЭ;
  • графический ЖКИ дисплей разрешением 128х64 точки и функциональная клавиатура позволяют просматривать текущие значения измеряемых и вычисляемых величин ПКЭ, вводить установки и производить другие виды настройки непосредственно на месте утановки прибора;
  • возможность задавать до четырех временных интервалов регистрации в течении суток и астрономического времени начала и окончания каждого временного интервала;
  • ввод пользователем нескольких (для каждого временного интервала) наборов нормально и предельно допускаемых отклонений ПКЭ, а также режимовнаибольших и наименьших нагрузок;
  • многоуровневое разграничение прав доступа и конфигурирования прибора.

  • Технические характеристики Парма РК 3.01
  • Число входных каналов — 3;
  • Диапазон входных напряжений переменного тока — 31,5-520 В;
  • Напряжение питания регистратора АС: 100-242 В, DC: 140-340 В;
  • Сопротивление входных цепей регистратора, не менее — 500 кОМ (РК 3.01ПТ — 1 МОм);
  • Емкость входных цепей, не более — 200 пФ;
  • Потребляемая мощность — 15В.А;
  • Габаритные размеры — 216х255х95 мм;
  • Масса изделия не более — 1,2 кг.

  • Условия эксплуатации
    Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ:
  • температура окружающего воздуха от 20 до плюс 55°С;
  • относительная влажность воздуха 90% при 30°С;
  • атмосферное давление от 84 до 106,7 кПа.


  • Программное обеспечение:
  • TRANSDATA — удаленное управление, просмотр текущих значений, печать протокола соответствия ПКЭ ГОСТ 13109.
  • TRANSCOP — универсальная программа анализа результатов и печати графиков.

  • Сертификаты регистратора «Парма РК 3.01» – Декларация о соответствии № 001 от 15.09.2005 г., зарегистрированная АНО «ЭКСПЕРТСЕРТИС». – Сертификат об утверждении типа № 21058 зарегистрирован в Госреестре средств измерений № 25731-05 Госстандарта России за № 25731-05. – Сертификат об утверждении типа средств измерений № 2958, зарегистрирован в Госреестре средств измерений республики Беларусь под № РБ 0313231304. – Сертификат о признании утверждения типа средств измерений № 1692, зарегистрирован в Реестре государственной системы обеспечения единства измерений республики Казахстан под № KZ.02.03.00598-2004/25731-03. – Свидетельство о признании утверждения типа средств измерительной техники на Украине № UA-MI/3p-735-2005. Прибор допущен к применению на Украине, внесен в Госреестр средств измерительной техники под номером 25731-03.

    Документация Парма РК 3.01
    Руководство по эксплуатации вольтамперфазометра «Парма РК 3.01» (zip-архив, 870 Kb)

    Технические данные Парма РК 3.01:

    Измеряемая величина Диапазон измерения Пределы допускаемой погрешности измерения
    Регистратор «ПармаРК3.01»
    Действующее значение напряжения, В усредненное за 60 с от 0,7 Uном до 1,3 Uном δ=±0,2
    Установившееся отклонение напряжения, усредненное за 60 с от-30 до +30 % Δ=±0,2
    Установившееся действующее значение напряжения основной частоты, В усредненное за 60 с от 0,7 Uном до 1,3 Uном δ=±0,2
    Установившееся отклонение действующего значения напряжения основной частоты, усредненное за 60 с от-30 до +30 % Δ=±0,2
    Частота, усредненная за 20 с от 45  до 55 Гц Δ=±0,02
    Отклонение частоты, усредненное за 20 с от - 5 до + 5  Гц Δ=±0,02
    Коэффициент несимметрии напряжений по обратной последовательности основной частоты, усредненный за 3 с от 0 до 30 % Δ=±0,3
    Коэффициент несимметрии напряжений по нулевой последовательности основной частоты, усредненный за 3 с от 0 до 30 % Δ=±0,5
    Коэффициент искажения синусоидальности кривой напряжения, усредненный за 3 с от 0 до 30 % при KU < 1% Δ=± 0,1 при KU > 1% δ=± 10
    Коэффициент n-ой гармонической составляющей напряжения, при n от 2 до 40 от 0,05 до 30,0 при КU(n) < 1% Δ=± 0,05
    при КU(n) >1% δ=± 5
    Коэффициент временного перенапряжения от D1) до 1,3 отн.ед Δ=± 2,2/Uном
    Глубина провала напряжения  от dUпр н 2) до 100 % δ=± 220/Uном
    Длительность провала   от 10 до 59960 мс при ?tп < 20 c Δ=± 10 при ?tп > 20 c Δ=± 20
    Длительность перенапряжения от 40 до 59960 мс при ?tпер<20 c Δ= ± 10 при ?tпер>20 c Δ= ± 20
    Астрономическое время, с/сут   Δ=±1
    Регистратор «ПармаРК3.01ПТ»
    Действующее значение напряжения, В усредненное за 60 с От 54 до 66 δ=±0,05
      От 90 до 110 δ=±0,05
      от 0,7 Uном до 1,3 Uном δ=±0,2
    Установившееся отклонение напряжения, усредненное за 60 с от-30 до +30 % Δ=±0,2
    Установившееся действующее значение От 54 до 66 δ=±0,05
    напряжения основной частоты, В усредненное за 60 с От 90 до 110 δ=±0,05
      от 0,7 Uном до 1,3 Uном δ=±0,2
    Установившееся отклонение действующего значения напряжения основной частоты, усредненное за 60 с от-30 до +30 % Δ=±0,2
    Частота, усредненная за 20 с от 45 до 55 Гц Δ=±0,02
    Отклонение частоты от - 5 до + 5 Гц Δ=±0,02
    Коэффициент несимметрии напряжений по обратной последовательности основной частоты, усредненный за 3 с от 0 до 30 % Δ=±0,3
    Коэффициент несимметрии напряжений по нулевой последовательности основной частоты, усредненный за 3 с от 0 до 30 Δ=±0,5
    Коэффициент искажения синусоидальности кривой напряжения, усредненный за 60 с от 0 до 30 % при KU < 1% Δ=± 0,1 при KU > 1% δ=± 10
    Коэффициент n-ой гармонической составляющей напряжения, при n от 2 до 40 от 0,05 до 30,0 % при КU(n) < 1% Δ=± 0,05 при КU(n) >1% δ=± 5
    Коэффициент временного перенапряжения от D1) до 1,3 отн.ед Δ=± 2,2/Uном
    Глубина провала напряжения от dUпр н 2) до 100 % δ=± 220/Uном
    Длительность провала от 10 до 59960 мс при ?tп < 20 c Δ= ± 10 при ?tп > 20 c Δ= ± 20
    Длительность перенапряжения от 40 до 59960 мс при ?tпер<20 c Δ=± 10 при?tпер>20 c Δ=± 20
    Угол сдвига фаз между каналами напряжения от 0 до 360 ° Δ=±0,05
    Астрономическое время, с/сут   Δ=±1
    Примечание - 1) - D = 1 + dUпр в/100, где dUпр в - значение установленного предельно допустимого отклонения напряжения вверх
    2) - dUпр н - значение установленного предельно допустимого отклонения напряжения вниз.

    В регистраторе предусмотрена возможность выбора номинального напряжения, в диапазоне от 45 до 450 В, в том числе 57,74, 100,0, 220,0, 380,0 В.
    Наибольшее время непрерывной регистрации 10080 мин.
    Чувствительность регистрации отклонения измеряемых величин по уставкам допускаемых значений, не превышает пределов допускаемых погрешностей регистратора при измерении соответствующих измеряемых величин.

    Регистратор обеспечивает измерение текущих значений ПКЭ:
    действующего значения напряжения переменного тока от 30 до 520 В;
    действующего значения напряжения основной частоты от 30 до 520 В;
    действующего значения напряжения обратной последовательности основной частоты от 30 до 520 В;
    действующего значение напряжения нулевой последовательности основной частоты от 30 до 520 В
    коэффициента искажения синусоидальности кривой напряжения от 0 до 30 %;
    коэффициента n-ой гармонической составляющей напряжения от 0 до 30 %;
    коэффициента несимметрии напряжения по обратной последовательности от 0 до 100 %;
    коэффициента несимметрии напряжения по нулевой последовательности от 0 до 100 %;
    частоты входного сигнала f от 40 до 70 Гц;
    угла сдвига фаз между двумя фазными напряжениями от 0 до 360°, регистратор «Парма РК3.01».
    Регистратор в режиме измерения обеспечивает неограниченную продолжительность работы, а в режиме регистрации продолжительность
    непрерывной работы зависит от объема накопителя, если не предусмотрена запись по кольцу.

    Отчет о регистрации содержит:
    информацию о нештатных ситуациях;
    статистику регистрации ПКЭ, рассчитанную для суток и для интервалов. А именно, среднее значение за сутки (интервал), максимальное значение за сутки (интервал), минимальное значение за сутки (интервал), относительное время выхода за нормально допустимое значения за сутки (интервал), относительное время выхода за предельно допустимое значения за сутки (интервал);
    заключение о соответствии качества электрической энергии для суточной и для интервальной статистики;
    шестнадцать зарегистрированных провалов или перенапряжений за каждую минуту.
    Время установления рабочего режима – не более 60 с.
    Потребляемая мощность регистратора не более 15 ВА.
    Сопротивление входных цепей регистратора РК3.01 не менее 500 кОм, регистратора РК3.01ПТ не менее 1 МОм.
    Емкость входных цепей регистратора не более 200 пФ.
    Входные цепи регистратора выдерживают перегрузку в 780 В в течение 2 часов.
    Электрическое сопротивление изоляции относительно корпуса не менее 2 МОм.
    Электрическая прочность изоляции относительно корпуса в нормальных условиях выдерживает без повреждений в течение 1 минуты испытательное напряжение синусоидальной формы частотой от 45 до 65 Гц 2,5 кВ.
    Средняя наработка на отказ 25000 часов.
    Среднее время восстановления работоспособного состояния, после определения неисправности 1 час.
    Средний срок службы 10 лет.
    Габаритные размеры регистратора, не более (95x235х216) мм;
    Масса изделия, не более: 1,2 кг.
    Нормальные условия применения в соответствии с 4.2.1 настоящего руководства.
    Электропитание регистратора
    Питание регистратора осуществляется от сети постоянного тока с напряжением в диапазоне от 140 до 340 В; сети переменного тока с номинальной частотой 50 Гц и действующим значением напряжения в диапазоне от 100 до 242 В (коэффициент несинусоидальности не более 30%).
    На клеммы питания регистратора может быть подана любая разновидность питания, без дополнительного переключения.
    Питание может осуществляться от одной из фаз контролируемой сети с аналогичными параметрами. Рекомендуется применение источника бесперебойного питания

    Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения:
    температура окружающего воздуха от минус 20 до плюс 55°С;
    относительная влажность воздуха 90 % при 30°С;
    атмосферное давление от 84,0 до 106,7 кПа.
    Состав комплекта регистратора
    регистратор показателей качества электрической энергии «Парма РК3.01» или «Парма РК3.01ПТ» - 1 шт.;
    Руководство по эксплуатации РА1.003.001РЭ - 1 шт;
    Формуляр РА1.003.001ФО - 1 шт;
    Руководство пользователя (программа TransData) РА1.003.001РП-ТД – 1 шт.;
    методика поверки РА1.003.001МП – 1 шт.;
    компакт диск (программное обеспечение, документация) РА6.190.069 – 1 шт.;
    комплект монтажный РА6.190.058. 1 шт.;
    шнур питания - 1 шт.;
    кабель соединительный для подключения к последовательному порту персонального компьютера (RS232) – 1 шт.;
    комплект предохранителей - 1 шт.;
    комплект измерительных проводов РА6.560.080 – 1 шт.;
    сумка - 1 шт.;
    упаковочная коробка – 1 шт.
