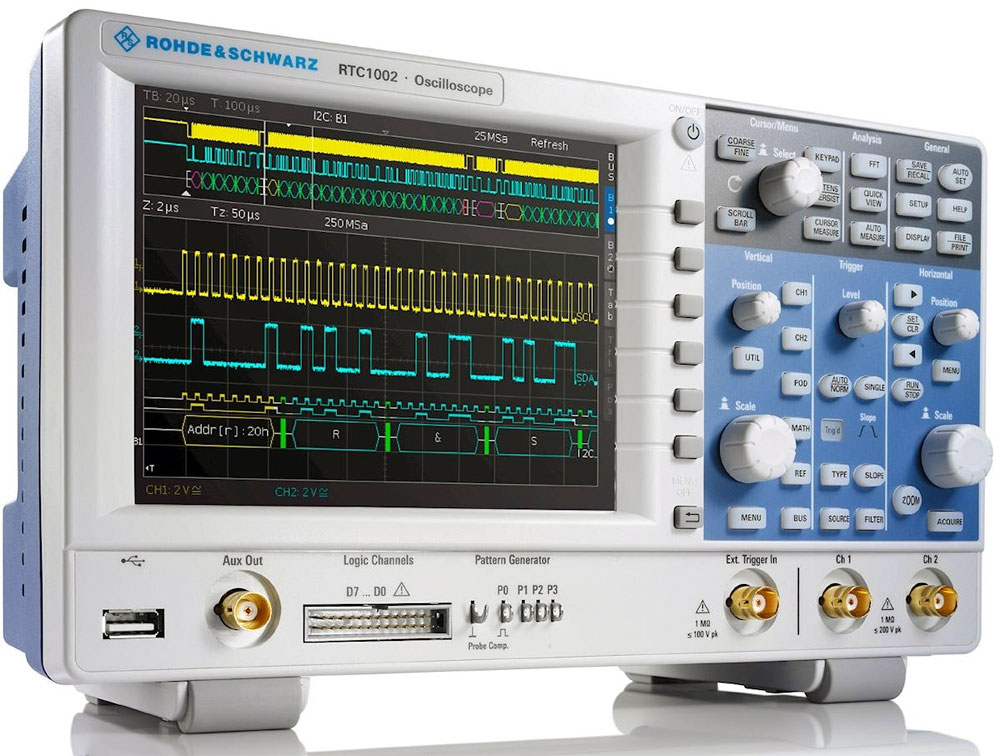

Осциллограф RTC1002-B220 (Rohde & Schwarz, Германия)
Цифровой осциллограф Rohde&Schwarz RTC1002-B220 оснащен 50 МГц полосой пропускания и 2 изолированными контактами, которые обеспечивают возможность подключения нескольких узлов одновременно. Прибор используется не только для образовательных целей, но и для применения в лабораториях и сервисных центрах.
Основные характеристики:
- наличие АЦП (8 бит), который гарантирует низкий уровень шума и высокую частоту дискретизации;
- встроенное ПО, которое позволяет совместить между собой программные и аппаратные компоненты, обеспечивая время отклика 5 нс.;
- экран обновляется со скоростью 10 тысяч осциллограмм в секунду;
- логический анализатор RTC-B1 позволяет работать с сигналами смешанного типа.
Шины SPI и CAN/LIN обеспечивают мгновенную передачу сообщения от одной интегральной схемы к другой. Осциллограф Rohde&Schwarz RTC1002-B220 позволяет выполнять захват нужного участка и запускать устройство по определенным критериям.
Осциллограф позволяет воспроизводить стандартные сигналы и генерировать 4 битные последовательности произвольных форм с максимальной скоростью 50 Мбит/с. Такой скорости вполне достаточно для тестирования и коррекции работы сложно-архитектурных каскадов.
Цифровой вольтметр обеспечивает контроль напряжения без дополнительных приборов. Вольтметр позволяет не только измерять величину постоянного или переменного тока, но и измерять среднеквадратические значения напряжений.
Цветной жидкокристаллический экран цифрового осциллографа Rohde&Schwarz RTC1002-B220 с разрешением 640x480 и диагональю 6,5 дюймов обеспечивает комфортную работу. Яркая подсветка позволит работать при слабом освещении, что удобно при работе в лаборатории.
USB-порт позволяет обновлять программное обеспечение, сохраняя полученные данные на флеш-накопителях. Также, вы можете сохранять данные измерений на внешние носители информации. Сохранение настроек позволяет избежать коррекции изменений.
LAN-порт позволяет передать данные измерений в локальную сеть лаборатории или предприятия для удобного составления отчетов. С помощью удаленного управления, вы можете управлять всеми осциллографами в учебном классе.
Комплектация
- Базовый блок прибора с опцией RTC-B220
- Пассивные пробники на каждый канал (RT-ZP03, делитель - 1:1, 10:1)
- Шнур питания
- Адаптер BNC/banana RT-ZA11
- Опции по заказу
Характеристики
| Параметры | Значения |
|---|---|
| Система вертикального отклонения | |
| Количество каналов | 2 |
| Полоса пропускания (–3 дБ) | 70 МГц |
| Время нарастания (расчетное) | 5 нс |
| Входной импеданс | 1 MΩ ± 2 % || 14 пФ ± 2 пФ |
| Входная чувствительность при максимальной полосе пропускания во всех диапазонах | от 1 мВ/дел до 10 В/дел |
| Точность усиления по постоянному напряжению | смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки |
| Входная чувствительность во всех диапазонах | 3% |
| Система сбора данных | |
| Максимальная частота дискретизации (в реальном масштабе времени) | 1 млрд отсчетов/с; 2 млрд отсчетов с перемежением |
| Память для собранных данных | 1 млн отсчетов; 2 млн отсчетов с перемежением |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 100 с/дел |
| Система запуска | |
| Типы запуска (базовая модель) | по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту |
| Опция | I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
| Функции анализа и измерений | |
| Функция быстрого вывода QuickView | размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота |
| Автоматизированные измерения | длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза |
| Математические операции с сигналом | сложение, вычитание, умножение, деление, БПФ |
| Опция MSO | |
| Цифровые каналы | 8 (1 логический пробник) |
| Частота дискретизации | 1 млрд отсчетов/с |
| Память для собранных данных | 1 млн отсчетов |
| Опция генератора сигналов | |
| Разрешающая способность, частота дискретизации | 8 бит, 978 тыс. отсчетов/с |
| Амплитуда (высокое-Z; 50 Ω) | от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах ) |
| Постоянное амплитудное смещение (синусоидальный) | От 0,1 Гц до 50 кГц |
| Импульсный/прямоугольный и пилообразный/треугольный | От 0,1 Гц до 10 кГц |
| Опция 4-разрядного генератора цифровых последовательностей (шаблонов) | |
| Интервал дискретизации | от 20 нс до 42 с, выше/ниже |
| Объем памяти | 2048 отсчетов |
| 4-разрядный счетчик (частота) | От 100 мГц до 50 МГц |
| Меандр (частота) | От 1 мГц до 500 кГц |
| Цифровой вольтметр | |
| Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение) | до 3 разрядов |
| Частотомер | |
| Разрешение | 6 разрядов |
| Общие данные | |
| Экран | 6,5", цветной VGA-дисплей (640 × 480 пикселей) |
| Интерфейсы | 1 x USB-хост, USB-устройство, локальная сеть |
| Акустический шум | 30,4 дБ(A) |
| Габариты (Ш × В × Г) | 285 мм × 175 мм × 140 мм (11,22" × 6,89" × 5,51" ) |
| Масса | 1,7 кг (3,75 фунта) |
