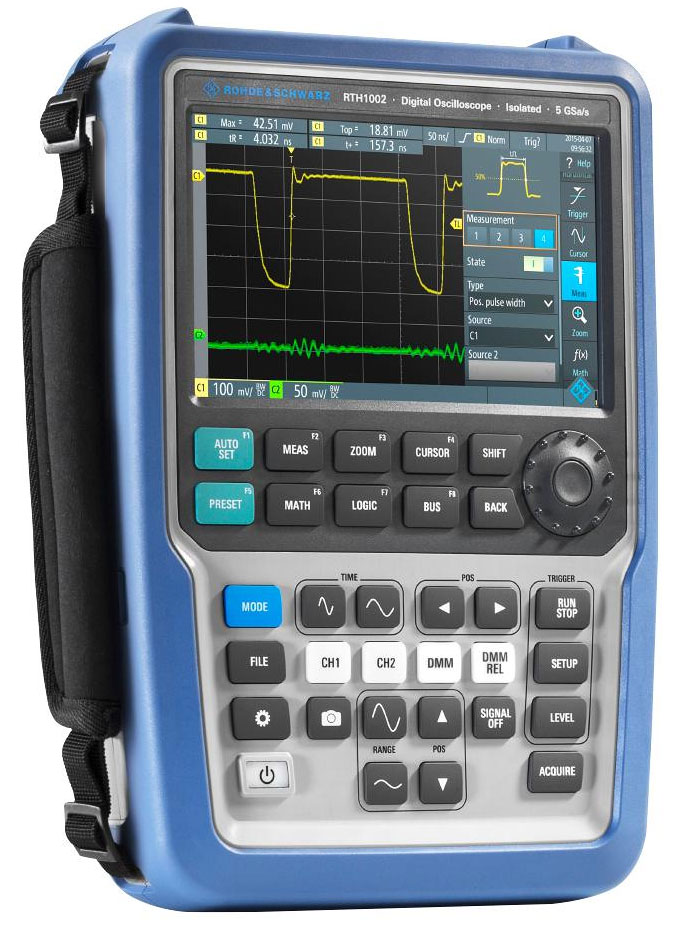

Цифровой осциллограф RTH1002 (Rohde & Schwarz, Германия)

Цифровой осциллограф Rohde Schwarz RTH1002 двухканальный - это мобильное решение с возможностями, не уступающими лабораторным приборам. Основное назначение модели - диагностика, отладка силовых цепей и электрооборудования в полевых условиях. Корпус, рассчитанный на использование в производственной среде, защищен от попадания пыли, грязи и влаги.

Ключевые характеристики

Рабочие параметры компактного устройства позволяют решать задачи по поиску любых неисправностей.

  • Частота дискретизации 5 Гвыб./сек.
  • Ширина полосы пропускания в 60 МГц.
  • 50000 осциллограмм/сек.
  • 10-разрядное вертикальное разрешение.
  • 37 автоматических режимов измерения.
  • Более 4 часов непрерывной автономной работы.

8 в 1

Rohde Schwarz RTH1002 обладает богатым функционалом 8 различных устройств: осциллографа, логического MSO-анализатора и анализатора протоколов/спектра/гармоник, регистратора данных, частотомера и цифрового мультиметра. Модернизация прибора под конкретные задачи осуществляется через покупку программных лицензий.

Эргономика и удобство работы

Сочетание клавиатуры с большими клавишами, поворотного регулятора и фирменного WVGA-тачскрина с широкими возможностями по персонализации обеспечивают удобное проведение измерений. Для документации результатов достаточно нажать всего одну кнопку. Импорт данных на ПК производится через microSD карты или интерфейсы LAN и USB.

Безопасность и удаленное управление

В конструкции Rohde Schwarz RTH1002 применены независимые входные каналы с гальванической развязкой, которые соответствуют категориям защищенности CAT IV 600В и CAT III 1000В. За счет этого цифровой осциллограф может применяться для диагностики электродвигателей, коммутационного оборудования, распределительных щитов и других элементов электросетей. Для защиты канала мультиметра применена двойная изоляция.

В тех случаях, когда тестирование может быть небезопасно для специалиста, будет чрезвычайно полезна функция удаленного доступа к прибору с помощью беспроводной связи. Рабочий процесс и условия измерений при этом контролируются с помощью планшетного ПК или смартфона. Эта модель также поддерживает функцию веб-сервера.

Комплектация

  • Базовый блок прибора
  • Пассивные пробники на каждый канал (600 В, CAT IV, 10:1)
  • Тестовые щупы для входов цифрового мультиметра
  • Li-ion АКБ
  • Адаптер питания
  • SD-карта 4 Гб (установлена внутри прибора)
  • Опции по заказу
Производитель цифрового осциллографа RTH1002 - компания Rohde & Schwarz (Германия)
Rohde & Schwarz

Характеристики

Параметры Значения
Вертикальная система сбора данных
Входные каналы 2 осциллографических канала, 1 цифровой мультиметр
МАХ вход. напряжение BNC разъем CAT IV 300 В (СКЗ), 424 В (Впик)
МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11 CAT IV 600 В, CAT III 1000 В
Вход. Чувствительность 2 мВ/дел to 100 В/дел
Разрешающая способность по вертикали 10 бит
Горизонтальная система сбора данных
МАХ частота дисретизации (реал.вр.) 5/2.5/1.25 ГГц/сек (1/2/4 активных каналов)
Память 500/250/125 тыс.точек/канал (1/2/4 активных каналов)
Скорость сбора данных (реал.вр.) 50 000 осциллограмм/сек
Временная развертка от 1 нс/дел до 500 сек/дел
Логический анализатор (MSO) (опция: R&S®Rtd-B1)
Вход.каналы/память 8 логич.каналов/125 тыс.точек
Полоса пропускания/частота дискр. 250 МГц/1.25 ГГц/сек
Цифровая система синхронизации
Режимы запуска авто, по событию, разовый
Типы триггера. расширенная система синхрон. (опция R&S®Rtd-K19) 14 видов запуска
Измерения, математика, анализ
Автоматические измерения 33 видов измерений
Тестирование по маске
Формирование маски Копия сигнала с допуском
Действия при нарушении нет, звук, стоп
Архив и сегментированная память (опция: R&S®Rtd-K15)
Количество сегментов до 5000
Синхр. и декод. протоколов
Виды протоколов (R&S®Rtd-K1, R&S®Rtd-K2) I2C, SPI, UART/RS-232/RS-422/RS-485
Регистратор данных
Кол-во одновременно регистрируемых каналов 4
Скорость измерений 1/2/5 измерений/сек
Память 2 млн.точек на канал
Цифровой вольтметр/цифровой мультиметр
Разрешение 10 000 отсчетов
Измерение тока и напряжения DC, AC, AC + DC (с опциональным пробником или шунтом)
Основные параметры
Размеры 201 мм × 293 мм × 74 мм (Ш × В × Г)
Вес 2.4 кг
Степень защиты корпуса IP51, соответственно IEC 60529
Дисплей 7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран
Интерфейс USB host, USB device, LAN, Wireless LAN (опция)
