SMART TWEEZERS – мультиметры нового поколения

Массовое применение в современных электронных устройствах SMD компонентов, которые имеют, кроме миниатюрных размеров, конструктивы, приспособленные для поверхностного монтажа, вызвало другие проблемы – трудность измерения параметров этих элементов в процессе настройки или поиска неисправностей, вследствие затрудненного к ним доступа на платах. На сверхминиатюрные компоненты нет возможности нанести маркировку (в первую очередь это касается пассивных компонентов) и проблема их сортировки тоже достаточно актуальна. Но прогресс не стоит на месте, и когда есть спрос всегда рождается предложение. Появившиеся недавно на российском рынке мультиметры “SMART TWEEZERS” в значительной мере решают все эти проблемы. Уникальная конструкция, объединяющая механику и электронику, позволяет применять их в самых разных областях электроники.

Но прежде чем рассматривать технические особенности SMART TWEEZERS, коротко проследим эволюцию мультиметров.
Мультиметр – это электронное устройство, позволяющее измерять более чем один электрический параметр. Исторически ток, напряжение и сопротивление были стандартными величинами для ранних мультиметров, которые и назывались АВО-метрами, как производные от ампер, вольт и ом, в которых измеряются ток, напряжение и сопротивление. Эти мультиметры были аналоговыми и отображали измеренные величины стрелками (движущимися указателями), перемещающимися вдоль шкалы. Развитие цифровой техники не оставило в стороне мультиметры, и следующим шагом в их развитии стал переход мультиметров на цифровую индикацию, что, естественно, значительно упростило считывание измеренных величин, а также повысило точность их измерений.
Современные цифровые мультиметры, дополнительно к току, напряжению и сопротивлению, могут также измерять емкость, индуктивность, добротность, частоту, температуру, влажность, рН и многое другое. В настоящее время одна из самых популярных комбинаций в цифровых мультиметрах – это LCR, по стандартным символам, используемым для индуктивности (L), емкости (С) и сопротивления (R).


Аналоговый мультиметр цифровые мультиметры

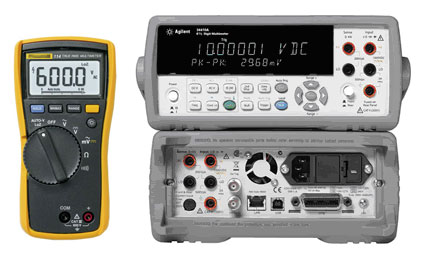

Аналоговый мультиметр   Современные цифровые мультиметры

Более ранние аналоговые мультиметры имели точность от 5 до 10%. Для современных цифровых мультиметров основная точность 1 – 3%, но может быть и более + 0.025%, а наиболее точные устройства могут иметь погрешность измерения лучше чем 0.01%.
Обычные мультиметры используют выводы типа «крокодил». Наконечники закреплены на гибких хорошо заизолированных проводах длиной, оптимально подходящей для измерения. Некоторые приборы оснащены пинцетами, которые позволяют во время измерения действовать одной рукой.

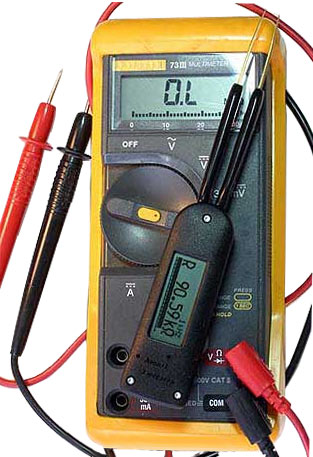

мультиметр использует выводы типа крокодил

SMART TWEEZERS – пример окончательной интеграции пинцета и цифрового мультиметра, делающей его необходимым инструментом для SMT (Surface Mount Technology) технологий.
Как результат такой интеграции, непредсказуемые паразитные R, L и С выводов (измерительных концов), влияющие на результат измерений, уменьшаются до предсказуемых величин (в зависимости от расстояний между концами), которые возможно эффективно автоматически компенсировать в процессе измерений.

Мультиметр SMART TWEEZERS

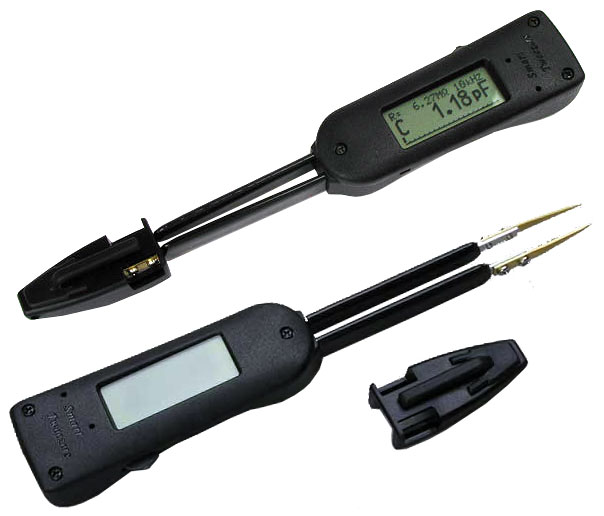

Мультиметр “SMART TWEEZERS”

Итак, что же собой, реально, представляет мультиметр SMART TWEEZERS (ST) и каковы его возможности?
ST является мультиметром, выполненным в виде пинцета, и предназначен, в первую очередь, для измерения электронных компонентов при производстве аппаратуры, тестирования импеданса на платах. Кроме того, автоматический выбор режима измерений (R,L или С) делает его идеальным прибором для идентификации деталей в формате SMD. Устройство незаменимо при отладке сложных экспериментальных схем и ремонте электронной аппаратуры. ST автоматически выбирает наиболее подходящий режим измерения и его диапазон, позволяя оператору полностью сконцентрировать внимание на измеряемой схеме, значительно повышая при этом эффективность работы.

Основные возможности мультиметра

  • Режим автоматического измерения параметров
  • Режим измерения одного параметра
  • Измерение постоянного напряжения
  •  Автоматическая или ручная установка частоты измерений
  • Прорисовка переменного напряжения в виде осциллографического графика
  • Компенсация смещения нуля
  • Измерение напряжения батареи
  • Автоматическое определение полярности диодов и их короткого замыкания
  • Автоматическое определение полярности напряжения
  • Управление одним регулятором
  • Автоматическое отключение экрана через 30 сек. если им не пользуются
  • Многодисплейный экран
  • Звуковая индикация
  • Сигнализация разряда батареи
  • Регулировка контрастности экрана
  • Возможность отображения информации на экране при работе правой и левой рукой
  • Установка периода измерения
  • Установка параметров вторичного дисплея

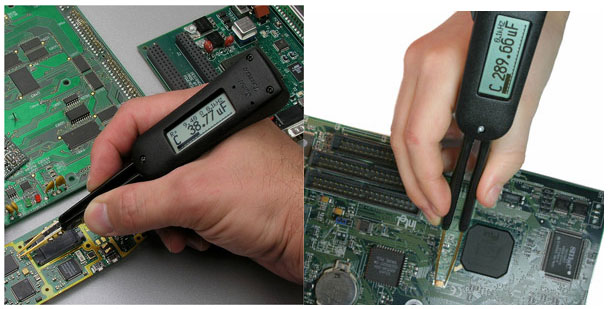

  • SMART TWEEZERS в работе

    Отображение информации

    ST отображает информацию на двух дисплеях – основном и дополнительном.
    Основной дисплей
    Располагается в центре экрана и отображает информацию крупным шрифтом. Показывает текущее измерение. В большинстве режимов измерений основной дисплей показывает 5 разрядов. Показание OUT OF RANGE (вне диапазона) означает перегрузку режима измерения.
    Отображение информации

    Дополнительный дисплей
    Располагается в верхней части экрана и отображает информацию меньшим шрифтом. Показывает текущее значение дополнительных параметров (условий измерения).

    Аналоговый дисплей
    Располагается в нижней части экрана и отображает текущее значение в аналоговом виде.

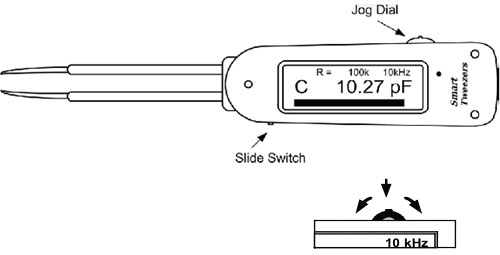

    Управление мультиметром осуществляется всего одним регулятором, расположенным в верхней части устройства.
    Аналоговый дисплей

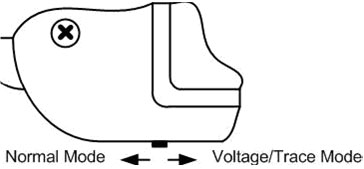

    В нижней части расположен переключатель расширенного диапазона измерения напряжений.
    переключатель расширенного диапазона измерения напряжений

    Для включения прибора достаточно нажать на регулятор или повернуть его в любую сторону.
    Структура меню ST практически аналогична структурам меню мобильных телефонов, т.е. является многоуровневым.
    Основное меню
    Основное меню используется для доступа к меню системных настроек[ (system), меню настройки режимов измерений (measure) или для возврата параметров, установленных по умолчанию (autoset).

    Меню системных настроек SYSTEM
    Меню системных настроек SYSTEM используется для доступа к системным установкам и функциям, задает параметры для всех режимов работы.

    Меню настроек звуковых сигналов SOUND
    Меню настроек звуковых сигналов SOUND используется для включения или выключения звукового сигнала, подтверждающего измерение.

    Меню DISPLAY
    Меню DISPLAY позволяет поменять ориентацию экрана под правую (RIGHT) или под левую (LEFT) руку, изменить контрастность экрана (CONTR). контрастность экрана

    TIMEOUT
    TIMEOUT изменяет время автоматического отключения экрана. Поворотом влево или вправо управляющего колесика время изменяется в пределах от 10 до 200 сек. Нажатием на колесико производится выход из меню TIMEOUT.

    SERVICE меню
    SERVICE меню функция OFFSET – для подстройки компенсации смещения нуля, проводится для увеличения точности измерений малых величин постоянного напряжения.

    BATTERY – измерение напряжения батарей.
    измерение напряжения батарей измерение напряжения батарей

    Меню настройки режимов измерений MEASURE
    Меню настройки режимов измерений

    Меню режимов MODE
    Меню режимов используется для установки режимов измерения. Для режима автоматического измерения выбирается AUTO (установлен по умолчанию). RES, IND, CAP – режимы измерения только одного параметра -сопротивления, индуктивности или емкости.

    Режим DIODE
    Режим DIODE ST автоматически определяет полярность диодов. Если диод закорочен, на экране появляется сообщение

    Режим VOLTAGE
    Режим VOLTAGE позволяет измерять постоянное напряжение в диапазоне ± 8 Вольт. ST автоматически определяет полярность входного напряжения.

    Режим TRACE
    Режим TRACE используется для прорисовки переменного (АС) напряжения в виде осциллографического графика. Входной сигнал в диапазоне ± 8 В.

    Меню установок SETTING
    Меню установок DEFAULT – установка по умолчанию режима полностью автоматизированного измерения сопротивления, индуктивности и емкости.

    T FREQ – Test frequency
    установка частоты для автоматической установки частоты выбирается AUTO (установка по умолчанию). Фиксированная частота может понадобиться для особых случаев, например, для измерения очень малой или очень большой емкости (менее 50 пФ или более 100 мкФ), или индуктивности.

    PERIOD
    установка периодичности измерений установка периодичности измерений.

    R/D/Q
    установка параметров дополнительного дисплея это меню используется для установки параметров дополнительного дисплея. Возможны следующие комбинации:
    C+R (емкость + сопротивление)
    L+R (индуктивность + сопротивление)
    C+D (емкость + показатель рассеяния)
    L+Q (индуктивность + добротность)

    HOLD – позволяет сохранять последнее измерение.
    TONE – включается или выключается в режиме измерений малых сопротивлений.

    Теперь рассмотрим основные технические характеристики.

    Основные измеряемые величины
    Измеряемые параметры R, L, C, Q, D, Z, пост. напряжение
    Частоты измерений 100 Гц, 1 кГц, 10 кГц
    Периодичность измерения 1.0 сек. (по умолчанию), 0.5 сек, 2.0 сек.
    Постоянное напряжение 0 – 800 мВ (до 8 В при ручной установке)
    Сопротивление 0.05 Ом – 9.9 МОм
    Емкость 0.5 пФ – 4999 мкФ
    Индуктивность 0.5 мкГн – 999 мГн
    Добротность (Q) 0.002 – 500
    Рассеяние (D) 0.002 - 500

    Точность измерений
    Параметр Диапазон Точность измерения
    Сопротивление 1.0 Ом – 999 кОм
    0.1 Ом – 9.9 МОм
    < 1.0 %
    < 5.0%
    Емкость 10 пФ – 100 мкФ
    0.5 пФ – 4999 мкФ
    < 3.0%
    < 5.0%
    Индуктивность 10 мкГн – 99 мГн
    0.5 мкГн – 999 мГн
    < 3.0%
    < 5.0%
    Постоянное напряжение 0 – ±8 В < 1.0%

    Максимальное разрешение при измерениях
    Сопротивление/импеданс (Z) 10 мОм
    Емкость 0.1 пФ
    Индуктивность 0.1 мкГн
    Добротность (Q) 0.001
    Рассеяние (D) 0.001
    Постоянное напряжение (DC) 0.8 мВ

    Дополнительная информация "ST-AE Пинцет - измеритель R, L, C (Smart Tweezers)". смотреть...

    Все рассмотренные выше параметры SMART TWEEZERS позволяют поставить его в ряд высокоточных измерителей с широкими возможностями. В настоящее время SMART TWEEZERS стали комплектоваться (опционально) аккумуляторами и зарядными устройствами к ним.

    Уникальный прибор SMART TWEEZERS находит все больший интерес и широкое применение в электронной промышленности.
