ST-AE Smart Tweezers представляет собой измеритель R-L-C выполненный в виде пинцета. Smart Tweezers ST-AE предназначен для оценки электронных компонентов при производстве аппаратуры, тестирования импеданса на платах, а также для сортировки компонентов SMD (монтаж на поверхность). Кроме того, автоматический выбор режима измерений (R,L или C) делает Smart Tweezers идеальным прибором для идентификации деталей в формате SMD. Устройство незаменимо при отладке сложных экспериментальных конструкций и ремонте электронной аппаратуры, сортировке электронных компонентов малых размеров.

Smart Tweezers измеритель R-L-C


Smart Tweezers - прибор уникальной, патентованной конструкции которая включает в себя измеритель характеристик компонентов SMD прямой точности.
Встроенный SMD-тестер с графическим дисплеем автоматически выберет наиболее подходящий режим и диапазон измерения (R, C, или L), позволяя оператору лучше сконцентрироваться на измеряемой схеме. В результате, тестирование, отбор и оценка компонентов становятся более эффективными и дешевыми.



Особенности пинцета ST-AE
  • Прецизионный LCR-метр
  • Идеален для SMD компонентов
  • Удобен для работы одной рукой
  • Автоопределение типа компонента
  • Автоматические диапазоны измерений
  • Точные позолоченные щупы
  • Ручной режим измерений и вольтметр
  • Компактный и эргономичный дизайн



Smart Tweezers™ существенно облегчает решение задачи идентификации и измерения SMD (для поверхностного монтажа) компонентов, а также поиске неисправностей в сложных электронных приборах.

ST-AE ST-AE

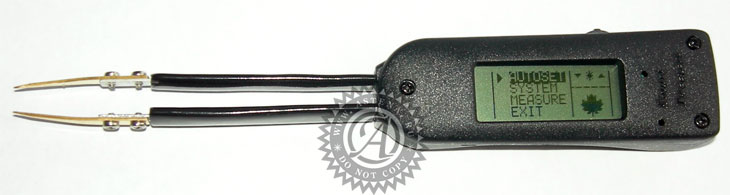

Уникальное конструктивное решение, соединяющее в единое устройство позолоченный пинцет и встроенный цифровой мультиметр обеспечивает компактность, легкость и полностью автономную работу.
Позолоченные щупы st-ae Защитный колпачок st-ae
Позолоченные щупы Защитный колпачок

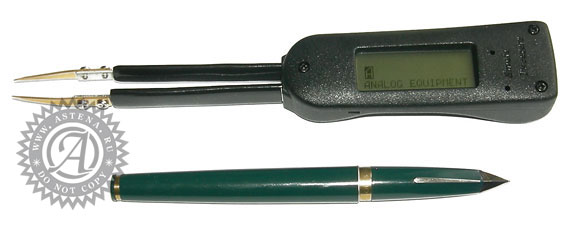

Удобный инструмент для миниатюрных компонентов
Устройства для поверхностного монтажа (SMD), как правило, очень миниатюрны и не имеют проволочных выводов. Поэтому их сложнее тестировать, нежели традиционные электронные компоненты.
Smart Tweezers™ дает пользователям удобный способ для оценки параметров компонентов, сортировки, а также измерений на уже смонтированной плате.
Точные позолоченные щупы, изготовленные из немагнитной стали высокой упругости способны  обеспечить надежный контакт с выводами даже самых небольших SMD компонентов (вплоть до размера 0201) или произвести измерения на выводах таких деталей, установленных в плату. Тестер также можно использовать для измерения традиционных  деталей, выводы которых слишком коротки, чтобы вставить их в обычные клеммы.



Автоматическое определение типа компонентов
Smart Tweezers™ автоматически определяет тип компонента (резистор, конденсатор или индуктивность), выбирает подходящий диапазон и частоту тестового сигнала для наибольшей точности измерений. Эти параметры можно задать и принудительно, в ручном режиме.
На дисплее устройства отображаются тип компонента, результаты и условия измерений. Основной дисплей отображает текущее значение главного параметра измеряемого компонента. Дополнительный дисплей (сверху) показывает значение паразитных величин или условия измерений, в случае, когда главным параметром являются индуктивность или емкость.
Линейный индикатор показывает измеряемую величину в аналоговом виде.



Измерение напряжений и "прозвонка"
Smart Tweezers™ измеряет напряжение двух режимах.
В AUTO режиме измеряется постоянное напряжение. В режиме trACE отображается форма сигнала переменного тока.
Прибор может "прозвонить" цепь со звуковой индикацией при величине сопротивления ниже порогового.
УправлениеSmart Tweezers ST-1 управляется подвижной кнопкой (JOG DIAL) в верхней части корпуса. Поворот кнопки позволяет выбрать функцию из списка, нажатие на кнопку активизирует эту функцию. Все действия отображаются на ЖК дисплее.
индикатор ST-AE Сопростивление, ёмкость или индуктивность может быть измерены с автоматически выбранным режимом и диапазоном измерений.

режимы измерения ST-AE
В режиме AUTO, отображается измеренное значение постоянного (DC) напряжения. В режиме trACE отображается форма сигнала переменного напряжения (AC). В режиме AUTO MODE измеряется постоянное напряжение от 100µV до 800mV. В режиме trACE MODE отображается изображение синусоиды переменного напряжения.

индикация на дисплее ST-AE индикация на дисплее ST-AE

индикация на дисплее ST-AE индикация на дисплее ST-AE

индикация на дисплее ST-AE индикация на дисплее ST-AE

индикация на дисплее ST-AE индикация на дисплее ST-AE

Продукция Smart Tweezers будет весьма полезна тем, кто дружит с паяльником, а тем, кто работает с ним на профессиональном уровне, - намного облегчит и ускорит труд. Теперь, чтобы выбрать из кучи нужный SMD-элемент, установить его на нужное место, проверить полярность светодиода и сделать еще пару десятков операций, подвластных обычному мультиметру, достаточно одной руки и мультиметра-пинцета.



Руководство и инструкция по эксплуатации ST-AE Smart Tweezers. (664 Kb, pdf, рус.) смотреть...
Статья "Smart Tweezers – мультиметры нового поколения". читать...
Конструктивные особенности пинцета Smart Tweezers. смотреть...
Фотографии пинцета - измерителя ST-AE. смотреть...

Технические данные ST-AE

Параметры Значения
Общие данные
Рабочий диапазон температур 0 °C to +55 °C
Температура хранения -40 °C to +60 °C
Относительная влажность 0 %-90 % (0 °C to 35 °C); 0 %-70 % (35 °C to 55 °C)
Работоспособность (высота над уровнем моря) 0-2000 м
Хранение 0-10000 м
Тип элементов питания 3 x 1.5 В (LR44 Alkaline или Air Zinc)
Время работы от батарей (непрерывное):

80 часов от щелочных (Alkaline),
240 часов от Air zinc

Размер 14.0 см x 2.5 см x 3.0 см
Вес 53 гр
Гарантия 1 год
Основные характеристики
Измеряемые параметры C+R (ESR), L+R, R
Частоты измерения 100 Гц, 1 кГц, 10 кГц
Периодичность измерений 4, 2, 1, 0.5 раз/сек (по умолчанию - 1)
Диапазон измерений напряжения постоянного тока 0...800 мВ (до 8 В, в ручном режиме)
Сопротивление 0.1 Ом...5 МОм
Емкость 1 пФ...4999 мкФ (1 пФ...5 пФ, в ручном режиме)
Индуктивность 1 мкГн...499 мГн (1мкГн...4 мкГн, в ручном режиме)
Точность ST-AE
Сопротивление Диапазон 10 Ом...5 МОм
Точность 1 % + 0.02
Частота измерений 1 кГц
Емкость Диапазон 20 пФ...4999 мкФ
Точность 3 % + 1.7 пФ*
Разрешение 0.1 пФ в диапазоне 1 пФ...100 пФ
Частота измерений 1 кГц; C > 1000 пФ
10 кГц; C < 1000 пФ
100 Гц; C > 1 мкФ
*Типичная погрешность 1.6 пФ для компонентов размера 0402
Индуктивность Диапазон 10 мкГн...499 мГн
Точность 3 % + 0.4 мкГн**
Разрешение 0.1 мкГн в диапазоне 1...100 мкГн
Частота измерений 10 кГц; L < 1 мГн
1 кГц; L > 1 мГн
100 Гц; L > 10 мГн
**Типичная погрешность 1.4 мкГн для компонентов размера 0402
