Источники питания постоянного тока Б5-ПРО


Представляем источники питания серии Б5-ПРО «Профигрупп». Данные приборы можно отнести к так называемому «эконом-классу», который может использоваться для большого числа измерительных задач без ущерба для Вашего бюджета. Здесь ни в коем случае не идёт речь о низком качестве продукта, просто для многих применений требуются недорогие «рабочие лошадки», которые отличаются надёжностью и обеспечивают заявленные метрологические характеристики, что обычно подтверждается сертификатом об утверждении типа СИ и включением в Госреестр средств измерений. Такими приборами является измерительное оборудование производства «Профигрупп» (Санкт-Петербург, Россия). Эти приборы широко используются промышленными предприятиями различных отраслей, учебными и образовательными учреждениями, сервисными центрами.

Первым прибором компании «Профигрупп» стал осциллограф С1-220. Прибор имеет 2 канала, полосу пропускания 20 МГц и все качества традиционного аналогового осциллографа. Эти осциллографы стали особенно востребованы образовательными учреждениями: ВУЗами, средними специальными учебными заведениями, прежде всего за «студентоустойчивость» и доступную цену. Развитием линейки недорогих приборов стали источники питания постоянного тока серии Б5-ПРО, которым и посвящена эта статья.

Стабилизированные источники питания постоянного тока являются одним из основных компонентов любой испытательной системы в различных отраслях промышленности. Они предназначены для получения постоянного напряжения или тока высокой стабильности. При изменении тока в нагрузке или напряжения на нагрузке источник питания поддерживает заданное значение напряжения или тока, соответственно. Это называется режимами стабилизации по напряжению и току.
По принципу действия источники питания подразделяются на линейные и импульсные. Традиционные – линейные источники питания построены по классической схеме, состоящей из мощного трансформатора и схемы регулирования. Импульсные источники питания осуществляют преобразование сетевого напряжения в прямоугольные импульсы достаточно высокой частоты (десятки и сотни кГц) с последующим трансформированием и регулированием. У каждого из этих типов источников питания есть свои достоинства и недостатки. К достоинствам линейных источников следует отнести низкий уровень излучаемых помех, простоту конструкции, и, как следствие, высокую надёжность. Минусы линейных источников питания – большие массогабаритные характеристики (из-за мощного трансформатора) и низкий КПД. Импульсные источники, наоборот, сравнительно миниатюрны и имеют высокий КПД, поэтому их использование особенно актуально в случаях, когда критичными являются вес, габариты и энергопотребление. К сожалению, импульсные источники питания обладают сравнительно большим уровнем излучаемых помех. Таким образом, линейные источники питания являются практичным решением для проведения работ в лабораторных и производственных условиях, особенно когда испытуемое устройство критично к излучаемым помехам.
Б5-ПРО являются стабилизированными линейными источниками питания с регулировкой выходных параметров: напряжения и тока. Мощность данных источников составляет от 90 до 360 Вт. Источники питания серии Б5-ПРО просты в управлении и имеют высокую эксплуатационную надежность.

Среди основных особенностей приборов Б5-ПРО:

  • цифровая индикация тока и напряжения
  • высокая стабильность и малый уровень пульсаций
  • малое влияние нагрузки и сетевого напряжения
  • плавная установка выходных параметров
  • режимы стабилизации тока и напряжения
  • установка предела по току
  • защита от перегрузки и переполюсовки
  • современный дизайн
Серия Б5-ПРО включает в себя 7 моделей: 6 одноканальных источников с различными значениями тока, напряжения и мощности и трёхканальный источник (Б5-3003/3), который имеет два регулируемых выхода и один фиксированный.

Таблица 1. Модельный ряд источников питания серии Б5-ПРО
Модель Выходное напряжение Выходной ток Нерегулируемый выход
Б5-3003 0 - 30 В 0 - 3 А
Б5-3005 0 - 30 В 0 - 5 А
Б5-6003 0 - 60 В 0 - 3 А
Б5-6005 0 - 60 В 0 - 5 А
Б5-3010 0 - 30 В 0 - 10 А
Б5-1820 0 - 18 В 0 - 20 А
Б5-3003/3 2 х (0 – 30 В) 2 х (0 – 3 А) 5В/3А



Одноканальные источники питания Б5-ПРО подразделяются на 2 группы: малой мощности (90 – 180 Вт) – модели Б5-3003, Б5-3005 и Б5-6003, и большой мощности (300 – 360 Вт) – модели Б5-3010, Б5-6005 и Б5-1820. Модели, принадлежащие одной группе, выполнены в одинаковом корпусе и имеют одинаковое расположение органов управления и индикации. (см. рис. 1 и рис. 2)
В трехканальном источнике Б5-3003/3 (рис. 3) предусмотрена возможность последовательного и параллельного соединения основных каналов для увеличения выходного напряжения и тока, соответственно. Также выходы можно коммутировать для формирования двухполярного напряжения.

Источник питания Б5-6003
Рис. 1. Источник питания Б5-6003

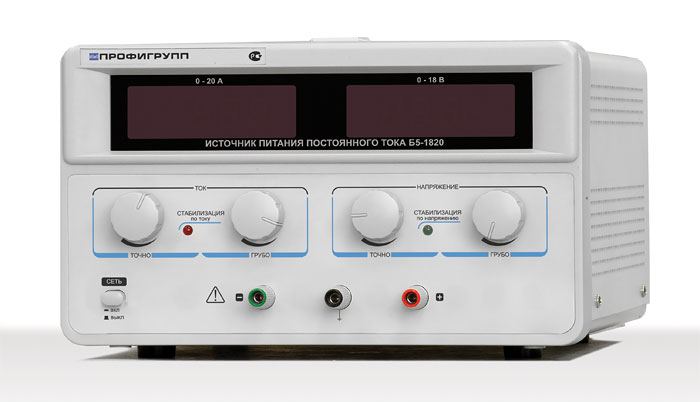

Источник питания Б5-1820
Рис. 2. Источник питания Б5-1820

Источник питания Б5-3003/3
Рис. 3. Источник питания Б5-3003/3


Таблица 2. Технические характеристики (выборочно)
Модель Б5-3003 Б5-3005 Б5-6003 Б5-3010 Б5-6005 Б5-1820 Б5-3003/3
Выходное напряжение 0-30 В 0-30 В 0-60 В 0-30 В 0-60 В 0-18 В 2 х 0-30 В
Выходной ток 0-3 А 0-5 А 0-3 А 0-10 А 0-5 А 0-20 А 2 х 0-3 А
Фиксированный выход - 5 В, 3 А

Характеристики Параметры Значение
Стабилизация
напряжения
Нестабильность При изменении напряжения питания и тока нагрузки: ± (0,02 % + 5 мВ)
Уровень пульсации ± 2 мВ ср.кв.
Стабилизация тока Нестабильность При изменении напряжения питания и напряжения на нагрузке:
± (0,2 % + 5 мА)
Уровень пульсации ± 5 мА ср.кв.
Цифровой индикатор Формат индикации 3 разряда, СД-индикаторы
Дискретность установки 0,1 В
0,01 А (Б5-3003, 3005, 6003, 6005, 3003/3)
0,1 А (Б5-3010, 1820)
Погрешность установки ±(0,5 %+0,1 В),
±(0,5 %+0,01 А) (Б5-3003, 3005, 6003, 6005, 3003/3)
±(0,5 %+0,1 А) (Б5-3010, 1820)
Количество индикаторов 2 (Б5-3003, 3005, 6003, 3010, 6005, 1820)
4 (Б5-3003/3)
Источник фиксирован-
ного напряжения
(Б5-3003/3)
Погрешность установки ±1 %
Нестабильность При изменении напряжения питания и тока нагрузки: ± 10 мВ
Уровень пульсации ±5 мВ ср.кв.
Общие данные Напряжение питания 220 В ±10 %, 50 Гц
Потребляемая мощность 550 ВА
Время непрерывной работы 8 часов
Габаритные размеры 135 х 180 х 330 мм (Б5-3003, 3005, 6003)
255 х 160 х 380 мм (Б5-3010, 6005, 1820, 3003/3)
Масса 6 кг (Б5-3003, 3005, 6003)
12 кг (Б5-3010, 6005, 1820, 3003/3)




По результатам испытаний для целей утверждения типа источники питания постоянного тока серии Б5-ПРО включены в Государственный реестр средств измерений РФ.

Одним из преимуществ источников питания Б5-ПРО является их цена – более низкая, чем стоимость аналогов производства стран СНГ и Юго-Восточной Азии. Удачное сочетание технических и ценовых характеристик сделало источники питания серии Б5-ПРО популярными средствами измерений на российском рынке измерительного оборудования.
