Срок службы датчиков термометров Нakko


1. ВВЕДЕНИЕ

Срок службы датчика сокращается из-за внедрения на рынке электроники бессвинцовых припоев для пайки. Сокращение срока службы обусловлено коррозией, которая возникает под воздействием олова, входящего в состав бессвинцовых припоев. Это явление то же самое, что и коррозия паяльных головок.
В качестве контрмеры при применении бессвинцовых припоев было проведено усовершенствование датчика. Нижеперечисленные данные являются сравнением между обычным датчиком (191-211) и датчиком для бессвинцовых припоев (191-212).

2. МЕТОД ИЗМЕРЕНИЯ

  • Термометр HAKKO FG-100
  • Датчик 191-211, 191-212
  • Паяльная станция HAKKO FX-951
  • Тип головки Т12-BCF2
  • Температура головки 400°С
  • Припой Sn-3Ag-0.5Cu (олово 96%, серебро 3%, медь 0.5%)

3. МЕТОД ТЕСТИРОВАНИЯ

Перед измерением удаляется остаточный припой с конца головки и наносится на него свежий припой, затем головка прикладывается к датчику. Термометром фиксируется наибольшее показание температуры.
Тест 1. Сравнение количества достоверных показаний до выхода датчика из строя.
Тест 2. Изменение показаний термометра, обусловленное ухудшением свойств датчика, в зависимости от числа измерений.

4. РЕЗУЛЬТАТЫ ТЕСТИРОВАНИЯ

Тест 1.
Датчики Образец 1 Образец 2 Образец 3 Образец 4 Образец 5 Среднее
значение
191-212
Датчик для бессвинцовых припоев
51 76 44 48 45 52.8
измерений
191-211
Обычный датчик
20 30 22 42 25 27.8
измерений

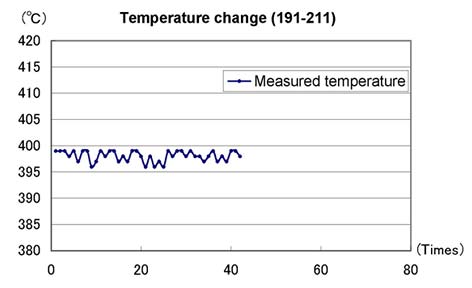

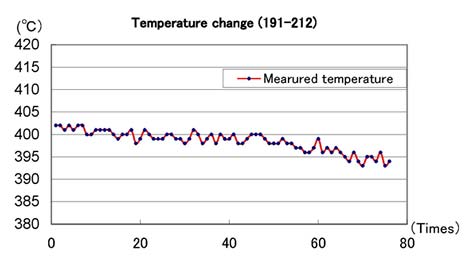

Тест 2.

5. ВЫВОДЫ.

Результаты теста показывают, что срок службы датчика 191-212 (усовершенствованный для бессвинцовых припоев) в 2 раза дольше по сравнению с обычным датчиком 191-211. Тем не менее, срок службы датчика может отличаться от полученных результатов в зависимости от методов и условий измерения (время измерения, нажим при измерении, тип припоя).
Изменение температуры вследствие износа датчика подтверждено испытаниями. Температура начинает уменьшаться после 50 – 60 измерений.
Поэтому рекомендуется заменять датчик (191-212) после 50 измерений, несмотря на то, что среднее значение теста 52.8 измерений.
