Что такое рефрактометр и как им правильно пользоваться?

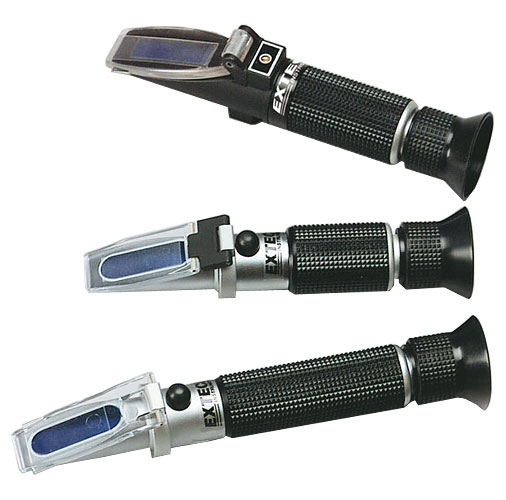

рефрактометы Extech Instruments


Что такое рефрактометр?

Рефрактометр - оптический прибор, измеряющий показатель преломления света в среде. Рефрактометрия, выполняющаяся с помощью рефрактометров, является одним из распространённых методов идентификации химических соединений, количественного и структурного анализа, определения физико-химических параметров веществ.

Работа рефрактометра основана на измерении показателей преломления света в различных средах. Если плотность субстанций возрастает, ее индекс рефракции вырастает пропорционально (например, когда сахар растворяют в воде). Рефрактометр считывает относительный "вес" образца по сравнению с дистиллированной водой.
рефрактометр


Калибровка и применение рефрактометра
Перед использованием рефрактометра его необходимо правильно откалибровать. Некоторые модели рефрактометров требуют для калибровки специальную жидкость, другие могу быть откалиброваны с помощью дистиллированной воды.

Рассмотрим калибровку с помощью дистиллированной воды.

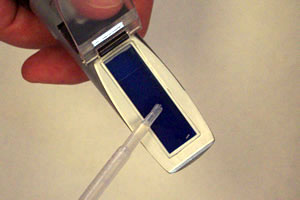

Начните калибровку рефрактометра, подняв пластинку для освещения дневным светом и помещая 2-3 капли дистиллированной воды на призме. Закройте пластинку так, чтобы вода распространилась по полной поверхности призмы без воздушных пузырьков и сухих мест.
дистиллированная вода на призме

Подождите примерно 30 секунд прежде, чем Вы приступите к следующему шагу. Это позволит образцу адаптироваться к температуре окружающей среды.

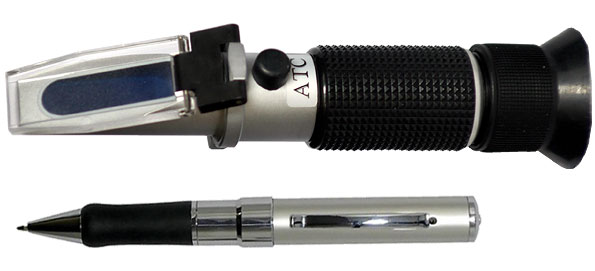

Направьте рефрактометр в направлении естественного дневного освещения и посмотрите в окуляр. Вы увидете круглую область (поле) с центром внизу.

( На рисунке 1 показана шкала без калибровочной или любой другой жидкости.)

рефрактометр в направлении естественного дневного освещения

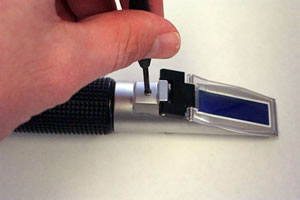

Подкрутите калибровочный винт до тех пор, пока граница между верхней синей областью и нижней белой областью не встретятся точно в нулевой отметке.
На рисунке 2 показано что вы видите при калибровке.

калибровочный винт
Как только рефрактометр будет должным образом калиброван - он готов к использованию. Аккуратно очистите инструмент (особенно пластинку и призму) с использованием мягкой ткани, затем капните 2-3 капли образца на призму. Закройте пластинку для дневного света.
Рисунок 3 иллюстрирует то, что вы видите на этом этапе.

вид в окуляре без использования образца Рисунок 1
Этот рисунок иллюстрирует то, что вы можете видеть в окуляре без любого образца.
Заметьте, что вся шкала окрашена синим.
При просмотре убедитесь, что вы используете естественный дневной свет. Вы не должны снимать показания в присутствии флуоресцентного света.
рефрактометр был откалиброван Рисунок 2
Это то, что вы видите после того, как рефрактометр был откалиброван.
Заметьте, что при правильной калибровке граница синей и белой шкалы должна находиться строго на нулевой отметке при использовании дистиллированной воды как образец.
шкала при измерении сока винограда Рисунок 3
В данном примере показана шкала при измерении сока винограда.
Вы можете видеть, что прибор показывает 23 % Brix, наиболее подходящее время для изготовления вина!
После окончания измерения убедитесь, что вы почистили и высушили рефрактометр.

Обслуживание рефрактометра

Точное измерение зависит от осторожной и правильной калибровки. Напоминанием, что различие между окружающей температурой и температурой образца снижают точность показаний. Не забудьте подождать примерно 30 секунд перед снятием показаний.
Не погружайте инструмент в воду и не допускайте попадания воды вовнутрь.
Не измеряйте жесткие или коррозийные химикаты с этим инструментом, потому что они могут повредить покрытие призмы.
Чистите инструмент между каждым измерением, используя мягкую ткань.
Рефрактометр - оптический инструмент. Он требует осторожного обращения и хранения. При аккрутном использовании и правильном хранении этот инструмент обеспечит надежную работу в течение многих лет.
Температура воздуха при калибровке должна быть 20° C. Однако, много современных моделей выпускаются с ATC (автоматическая температурная компенсация), так что вы можете не волноваться относительно температуры воздуха при калибровке и относительно температуры образца.
