SODR-TEK - семейство профессиональных паяльных станций фирмы PАСЕ


Фирмой РАСЕ, имеющей многолетний опыт изготовления паяльного оборудования, выпущено новое семейство паяльных станций Sodr-Tek. Паяльные станции семейства Sodr-Tek удовлетворяют самым современным требованиям, предъявляемым к оборудованию для монтажа и ремонта электронных устройств, в том числе при пайке бессвинцовыми припоями (Lead Free). В конструкции станций Sodr-Tek заложен модульный принцип, который позволяет приобретать модули по мере необходимости, сохраняя уверенность в полной совместимости его с остальными изделиями семейства. Прочный металлический корпус станций рассчитан на их долголетнюю эксплуатацию. Напряжение питания всех устройств семейства 97-127 или 197-253 В частотой 50/60 Гц.

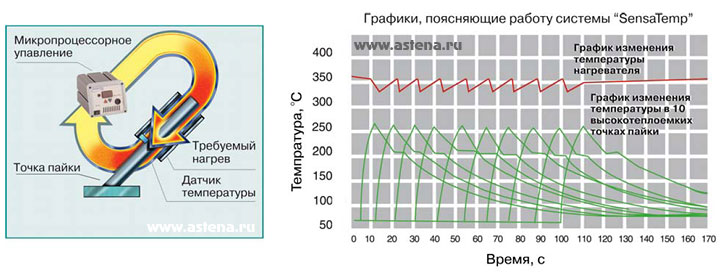

Система регулирования температуры "SensaTemp". Паяльные станции РАСЕ семейства Sodr-Tek оснащены хорошо зарекомендовавшей себя в эксплуатации системой регулирования температуры жала паяльника "SensaTemp", обеспечивающей высокую точность поддержания температуры и отсутствие перегрева при пайке компонентов (рис. 1). Система 10 раз в секунду "опрашивает" датчик температуры, находящийся в нагревателе непосредственно у съемного наконечника, и при появлении отклонений температуры от установленной отрабатывает их. Платиновый термометр сопротивления (RTD) с лазерной подгонкой имеет точность в 5 раз большую, чем обычные термопары. Сменные жала отличаются высокой теплопроводностью. Все это позволяет автоматически компенсировать тепловые потери на наконечнике используемого инструмента, поддерживая необходимую температуру даже в условиях сильного отвода тепла, как это происходит, например, при работе на многослойных печатных платах.

Технология SensaTemp

Рис. 1. Технология "SensaTemp"

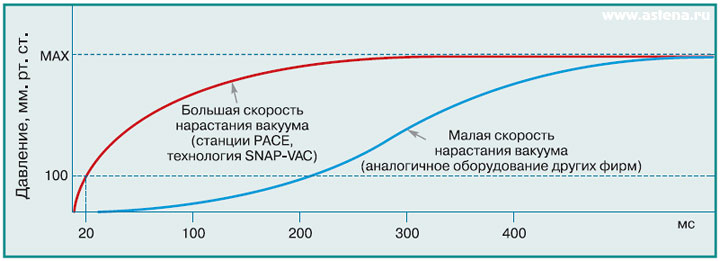

Технология SNAP-VAC. При выпаивании компонентов для удаления припоя с помощью разреженного воздуха в станциях применяется запатентованная технология SNAP-VAC. Суть ее состоит в использовании эффекта пневматического удара, когда отсос припоя начинается не сразу после включения компрессора, а после достижения требуемого разрежения (рис. 2). Тем самым обеспечивается быстрое и полное удаление припоя из любого отверстия или с поверхности платы.

Технология SNAP VAC

Рис. 2. Технология SNAP VAC


Термоинструмент

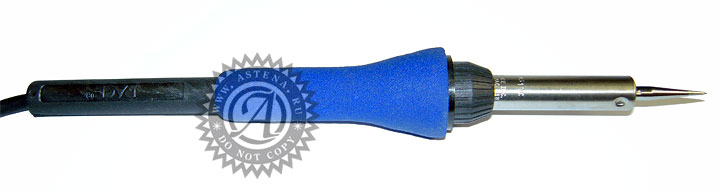

Универсальный паяльник PS-90 – инструмент, который наиболее часто используется при монтажных работах, в том числе, для монтажа и замены SMD-компонентов. Паяльник имеет высокую теплоемкость. В комплекте с ним могут использоваться более 75 сменных наконечников для монтажа компонентов и более 30 – для их демонтажа. Прочный корпус нагревателя из нержавеющей стали рассчитан на длительный срок службы даже в неблагоприятных условиях окружающей среды. Позолоченные контакты разъема нагревателя обеспечивают надежное соединение. Замена наконечников может выполняться при включенном паяльнике и занимает несколько секунд.

Универсальный паяльник PS-90

Универсальный паяльник PS-90

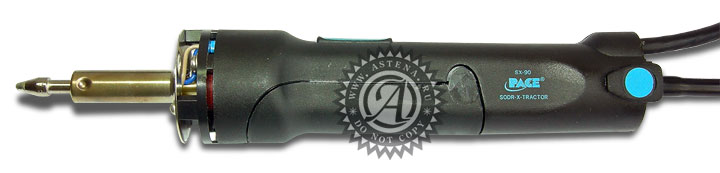

Паяльник с вакуумным отсосом SX-90 используется для удаления припоя с поверхности и отверстий печатной платы. Для сбора припоя применяются либо одноразовые фильтры, либо стеклянная трубка многоразового использования. Сменные наконечники подбираются в зависимости от конкретной задачи. Для демонтажа SMD-компонентов в паяльник можно установить наконечник Pick-Tip, содержащий вакуумную присоску.

Паяльник с вакуумным отсосом SX-90

Паяльник с вакуумным отсосом SX-90

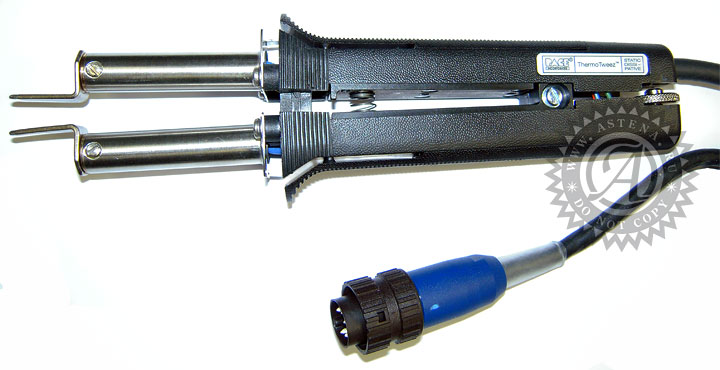

Термопинцет ТТ-65 применяется для выпаивания SMD-компонентов с двух- и четырехсторонним расположением выводов. Его использование позволяет аккуратно удалять как большие, так и малые компоненты без риска повреждения печатной платы или соседних компонентов даже при высокой плотности монтажа. Для любого типа корпуса можно подобрать соответствующий сменный наконечник.

Термопинцет ТТ-65

Термопинцет ТТ-65

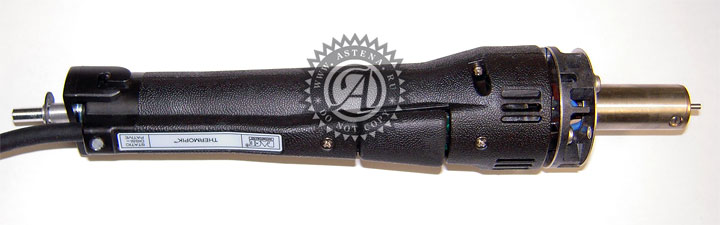

Термофен TJ-70 используется при монтаже и демонтаже SMD-компонентов методом оплавления припоя горячим воздухом. Удобная форма его ручки и наконечника позволяют направлять поток воздуха в нужное место без опасения повредить соседние компоненты. Возможно применение двойного наконечника для нагрева выводов компонента одновременно с двух сторон. Выключатель компрессора расположен на рукоятке.

Термофен TJ-70

Термофен TJ-70

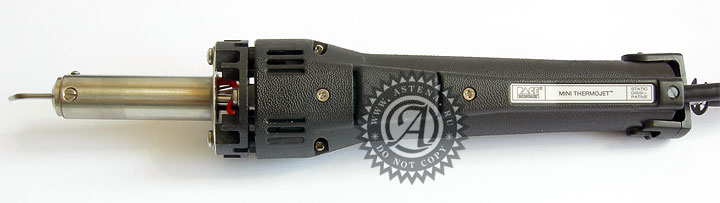

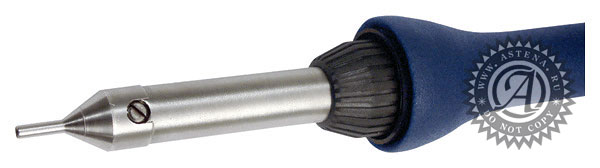

Минитермофен TJ-80 отличается от предыдущего тем, что создает узкий или плоский поток горячего воздуха. Он предназначен для работ по монтажу и демонтажу, требующих наивысшей точности. С его помощью можно выполнять монтаж SMD-компонентов типоразмера 0402 и 0201, микросхем в корпусах SOT и SOIC. Термофен имеет большое число сменных насадок.

Минитермофен TJ-80

Минитермофен TJ-80

Термоэкстрактор ТР-65 предназначен для выпаивания компонентов, выполненных в корпусах с четырехсторонним расположением выводов (QFP). Он оснащен вакуумной присоской для отделения компонента от платы при выпаивании. Имеется ряд сменных насадок для QFP-корпусов различных размеров.

Термоэкстрактор ТР-65

Термоэкстрактор ТР-65 (без сменной насадки)

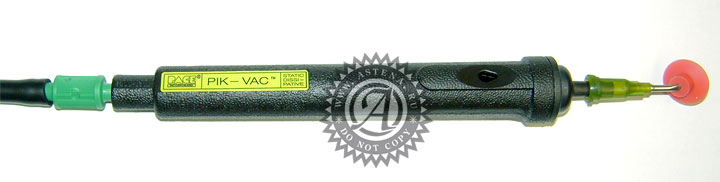

Вакуумный пинцет PV-65 используется для удержания компонентов во время установки их на плату. Тем самым исключается их повреждение или загрязнение. Управление пинцетом расположено на рукоятке. Имеется несколько насадок различного размера.

Вакуумный пинцет PV-65

Вакуумный пинцет PV-65


Системы контактной пайки

Паяльные станции ST 25 и ST 45 – это одноканальные паяльные станции, к которым можно подключить универсальный паяльник PS-90 или термопинцет ТТ-65. Станция ST 25 имеет аналоговый, а ST 45 – цифровой регулятор температуры.

Основные характеристики станций ST 25, ST 45:

  • потребляемая мощность не более 90 (ST 25) или 80 Вт (ST 45)
  • диапазон регулирования температуры 176-482 °С, погрешность ± 1.1 °С
  • габаритные размеры (ШxВxГ) 130x104x152 мм, масса 2.3 кг.

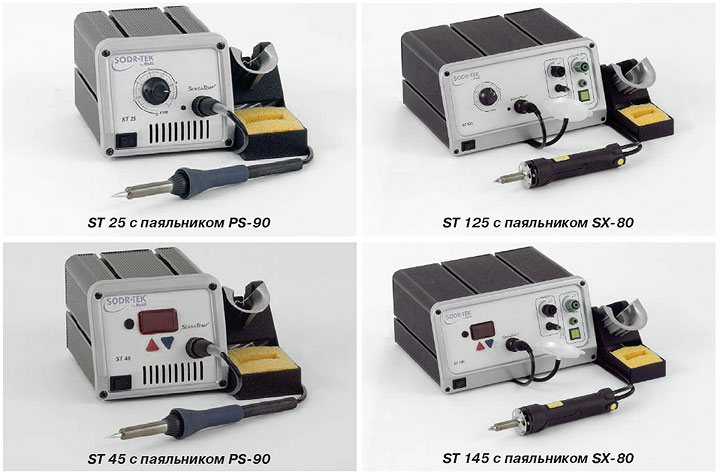

Ремонтные станции ST 25 и ST 45, ST 125 и ST 145

Ремонтные станции ST 125 и ST 145. Станции ST 125 и ST 145 оснащены системой управления паяльником и компрессорами для создания избыточного давления или разрежения. Один их них обеспечивает большой расход воздуха, что необходимо, к примеру, для термофона TJ-70 или для удаления припоя паяльником с вакуумным отсосом SX-80. Второй компрессор предназначен для инструментов с малым расходом воздуха, таких как вакуумный пинцет или минитермофен TJ-80.
Ограничение времени работы компрессора исключает засорение воздушного канала инструмента частицами удаленных с платы материалов. Воздушный фильтр, подключаемый между инструментом и блоком, обеспечивает защиту компрессора от паров флюса. Станция ST 125 имеет аналоговый, а ST 145 – цифровой регулятор температуры. Кроме паяльника PS-90 и термопинцета ТТ-65 к станциям можно подключать паяльник с вакуумным отсосом SX-80, термоэкстрактор ТР-65 или термофены TJ-70 и TJ-80, а также вакуумный пинцет PV-65.

Основные характеристики станций ST 125, ST 145:

  • потребляемая мощность не более 120 Вт
  • диапазон регулирования температуры 176-482 °С, погрешность ± 1.1 °С
  • габаритные размеры (ШxВxГ): ST 125 – 264x134x204 мм, ST 145 – 260x134x248 мм, масса 4.2 кг.

Системы конвекционной пайки
Станции для конвекционной пайки предназначены для монтажа и демонтажа SMD-компонентов, в особенности тех, выводы которых расположены под корпусом (BGA, MLF, LGA и LCC). Перед пайкой горячим воздухом во избежание коробления платы настоятельно рекомендуется закрепить ее в держателе и предварительно прогреть.

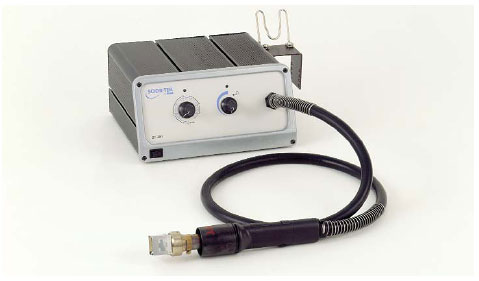

Станция ST 300 – это станция с минимальным набором функций. На ее лицевой панели расположены регуляторы температуры и скорости потока воздуха. Выключатель нагревателя и компрессора находится на инструменте. Компрессор имеет малый уровень шума. В станцию может быть дополнительно встроен маломощный компрессор с вакуумным пинцетом PV-65. Станция используется, как правило, в комплекте со штативом ST 500 и держателем плат ST 525 или ST 550.

Станция ST 300

Основные характеристики станции ST 300:

  • потребляемая мощность не более 575 Вт
  • диапазон регулирования температуры 176-482 °С, погрешность ± 9 °С
  • скорость потока воздуха 5-22 л/мин
  • габаритные размеры (ШxВxГ) 245x134x264 мм, масса 4.3 кг.

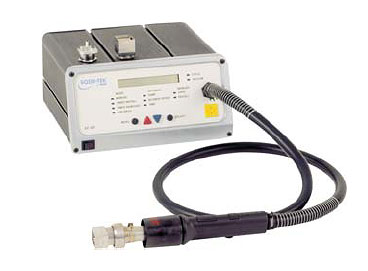

Станция ST 325. Программируемая станция ST 325 в сравнении с описанной выше имеет ряд дополнительных возможностей. В память станции можно записать до 20 температурных профилей, вызвав затем любой из них при необходимости. С помощью встроенной термопары можно измерить температуру в рабочей точке (программа поставляется дополнительно). С помощью компьютера и дополнительно поставляемой программы в станцию можно загрузить профиль пайки с четырьмя зонами и затем, отключив компьютер, использовать его при необходимости. По сновным характеристикам станция аналогична ST 300.

Станция ST 325

Ремонтный центр ST 350 с паяльной головкой конвекционного типа является автономной системой и имеет полный набор функций для монтажа любого из SMD-компонентов. Оптимальное соотношение стоимости и технических возможностей центра ST 350 ставит его вне конкуренции с оборудованием такого же класса. Он может найти применение в сервисных центрах, ремонтных мастерских или при мелкосерийном производстве.
Центр оснащен цифровым управлением температурой, скоростью потока воздуха и временем пайки. Имеется возможность выбора ручного или автоматического режима пайки. В ручном режиме подача горячего воздуха включается кнопкой. В автоматическом режиме температуру и время пайки можно запрограммировать. После запуска программы участие оператора не требуется.
Имеется возможность юстировки паяльной головки относительно платы, а также ее перемещения по осям Z и Y. Стандартный держатель рассчитан на крепление плат размером до 457x457 мм и имеет микрометрический винт для их перемещения вдоль осей X и Y.
Подключив к отдельному входу термопару и введя дополнительную программу, можно осуществлять непрерывный контроль температуры в рабочей точке пайки. Дополнительно в центр можно установить маломощный компрессор и вакуумный пинцет PV-65. Так же, как станция ST 325, ремонтный центр ST 350 имеет память для хранения до 20 температурных профилей, их можно также загрузить с помощью компьютера. Поставляется также программа для управления устройством предварительного нагрева ST 450.

Ремонтный центр ST 350

Основные характеристики центра ST 350:

  • потребляемая мощность не более 575 Вт
  • диапазон регулирования температуры 176-482 °С, погрешность ± 9 °С
  • скорость потока воздуха 5-22 л/мин
  • габаритные размеры (ШxВxГ) 930x578x665 мм, масса 26.4 кг.

Устройства предварительного нагрева плат
Предварительный нагрев плат позволяет выполнять монтаж или демонтаж компонентов при значительно более низких и безопасных температурах. Он необходим при монтаже компонентов с матричным расположением выводов, а также компонентов в больших корпусах. Предварительный нагрев плат предотвращает их коробление из-за локального нагрева в месте пайки.

Нагреватель ST 400. Устройство представляет собой нагреватель с аналоговым регулированием температуры и площадью нагрева 140x140 мм.

Основные характеристики нагревателя ST 400:

  • потребляемая мощность не более 425 Вт
  • диапазон регулирования температуры 37-205 °С, погрешность ± 3 °С
  • габаритные размеры (ШxВxГ) 178x105x318 мм, масса 2.3 кг.

Нагреватель ST 400

Нагреватель ST 450 – это более мощный нагреватель, предназначенный для создания направленного потока горячего или холодного воздуха, необходимого для охлаждения платы после пайки. Может использоваться для нагрева труднодоступных мест платы. При необходимости концентрации потока воздуха на нагреватель может быть установлена одна из трех насадок.

Основные характеристики нагревателя ST 450:

  • потребляемая мощность не более 1500 Вт
  • диапазон регулирования температуры 37-205 °С, погрешность ± 3 °С
  • габаритные размеры (ШxВxГ) 178x105x318 мм, масса 2.4 кг
  • скорость потока воздуха: горячего – 3.25 м3/мин, холодного – 4.65 м3/мин.

Нагреватель ST 450

Держатели инструмента и плат

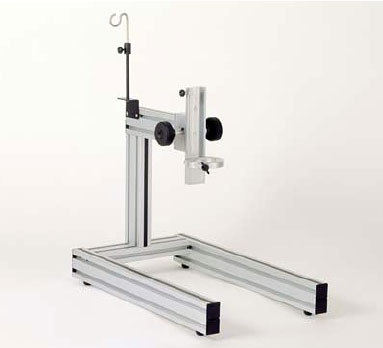

Штатив ST 500. При использовании станций с конвекционным нагревом, например, ST 300 или ST 325, иногда возникает необходимость закрепить рабочий инструмент в штативе с возможностью перемещения его вдоль вертикальной оси. Такую возможность обеспечивает штатив ST 500. Для закрепления в нем инструмента теплозащитный элемент последнего заменяется зажимным кольцом, вставляемым в штатив. Это необходимо для юстировки инструмента относительно платы. Штатив имеет устойчивое основание, внутрь которого можно установить нагреватель ST 400 или ST 450 для предварительного нагрева плат.

Штатив ST 500

Держатели плат ST 525 и ST 550. При работе с печатными платами (монтаже или выпаивании компонентов, обрезке выводов или контроле) удобнее всего закрепить их в держателе. Держатель ST 525 рассчитан на крепление плат размером до 305x305 мм, держатель ST 550 – до 460x460 мм. В зависимости от условий применения держатели могут быть укомплектованы короткими или длинными ножками.

ST 525 и ST 550

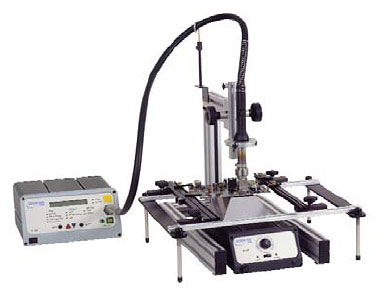

ST 500 с ST 325, ST 450 и ST 550

ST 500 с ST 325, ST 450 и ST 550


Дополнительную информацию о паяльном оборудовании фирмы РАСЕ можно получить в сети Интернет по адресу: www.paceworldwide.com

Автор: А. Мельниченко
