Дымоулавливающая система System 300E (BOFA, Великобритания)

Дымоуловитель System 300E (V300E) предназначен для удаления паяльного дыма с рабочего места электромонтажника. Удаляемый воздух в System 300E подвергается механической и химической очистке в насосно-фильтрующем блоке, после чего он возвращается в помещение. Дымоулавитель сертифицирован центром санэпидемнадзора и рекомендован к применению в электротехническом производстве.
System 300E - надежное и оптимальное решение в оснащении дымоулавливающими системами производственных предприятий, сервисных центров и ремонтных мастерских. Неслучайно, из-за высокой надежности, простоты в работе и обслуживании - дымоуловитель System 300E выбрали сотни российских заводов и предприятий.

Удаление дыма с помощью дымоуловителя System 300E

Пример удаление дыма с помощью дымоуловителя System 300E

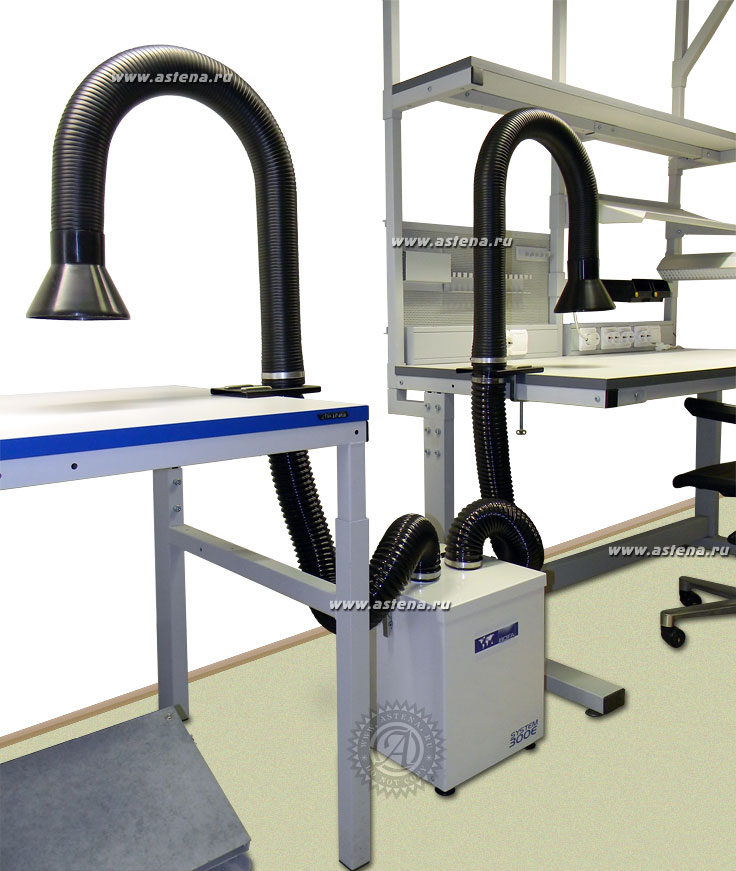

Фотография использования дымоуловителя System 300E на рабочем месте

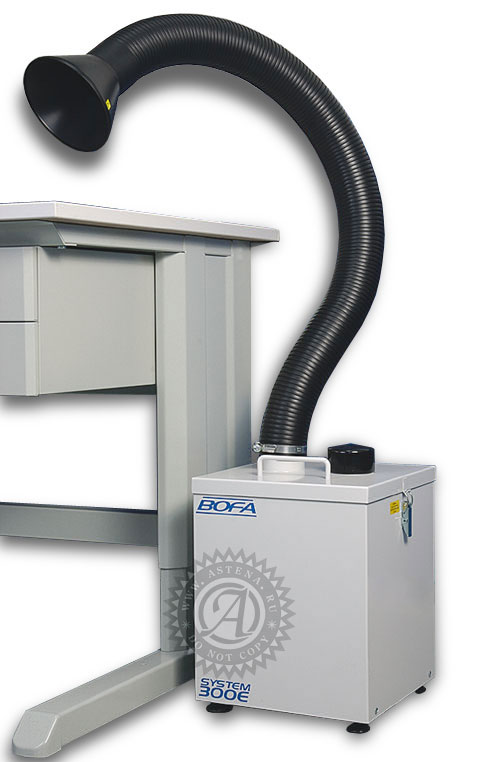

Применение дымоуловителя System 300E с 75-мм антистатическим гибким дымоприемником A1020042

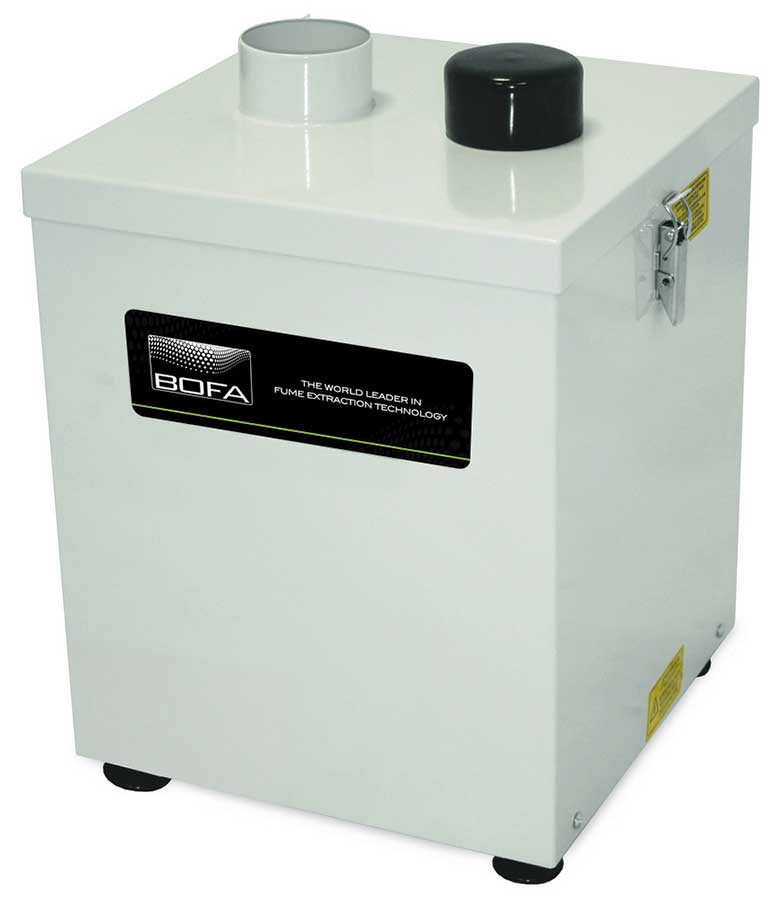

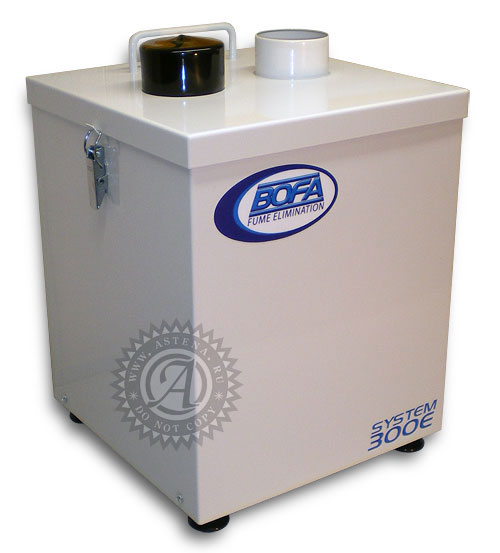

Внешний вид дымоуловителя System 300E

Дымоуловитель System 300E (насосно-фильтрующий блок V300E)



Комплект поставки System 300E (насосно-фильтрующий блок V300E):

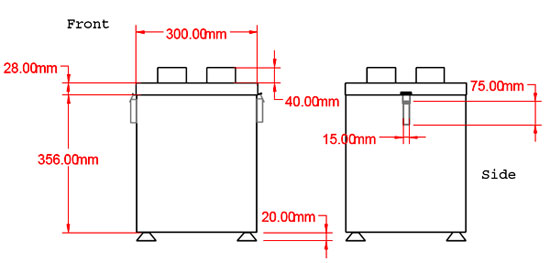

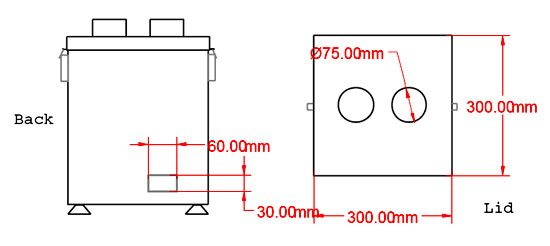

рисунок габаритных размеров System 300E

изображение габаритных размеров System 300E

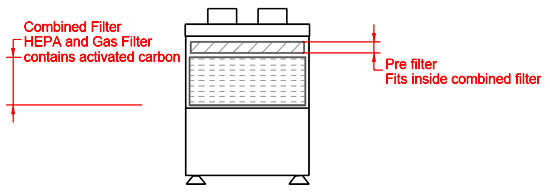

расположение фильтров в System 300E

Габаритные размеры System 300E



Обслуживание

Дымоуловитель System 300 не требует никакого дополнительного обслуживания, кроме периодической замены фильтров.
Защитой от кратковременного перенапряжения в сети является встроенный во входной разъем сетевого кабеля питания кассета с плавким предохранителем 3 А - 250 В (там же находится и запасной предохранитель).

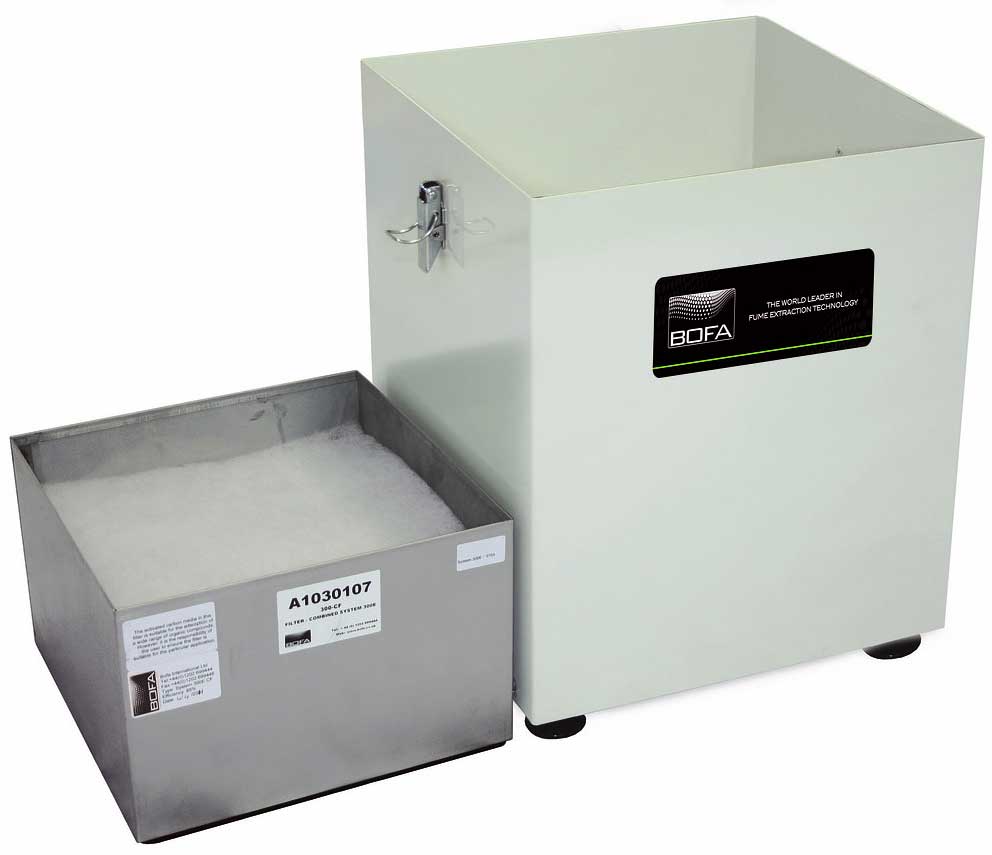

Замена фильтров

Фильтр дымоуловителя состоит из двух частей: предварительного фильтра и основного. Оба фильтра рассчитаны на 1000 часов работы (или 6 месяцев при 8-и часовом рабочем дне). По истечению этого времени фильтр (обе его части) подлежат замене. Для избежания простоя оборудования рекомендуется заблаговременно приобрести комплект сменных фильтров (основной фильтр: артикул 300E-CF, префильтр 300Е-PF).

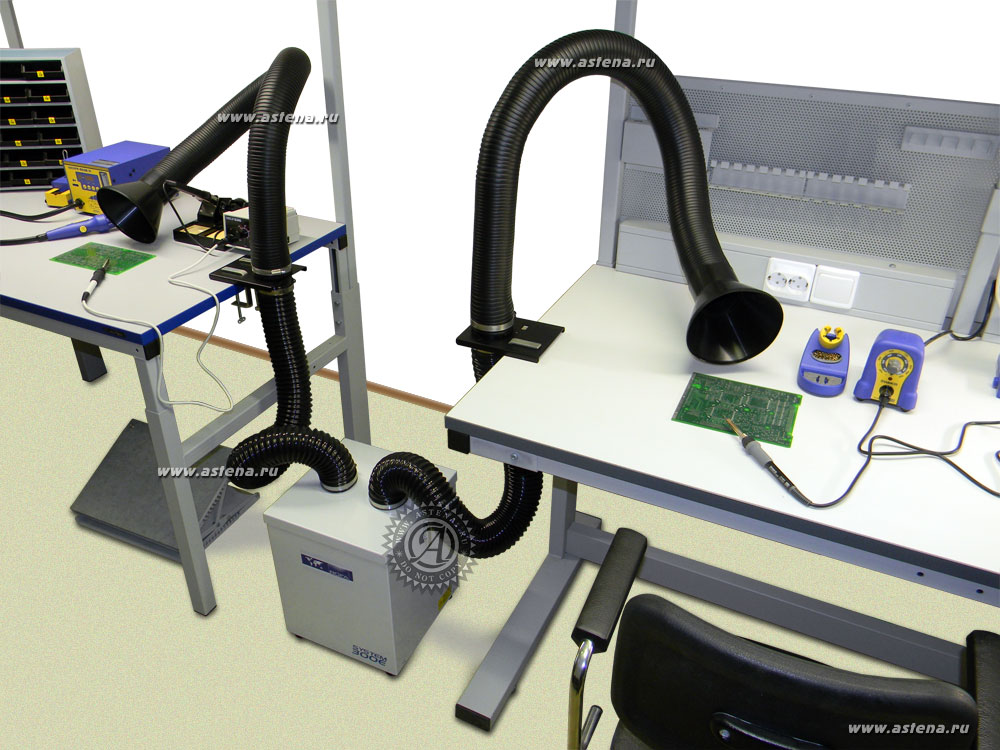

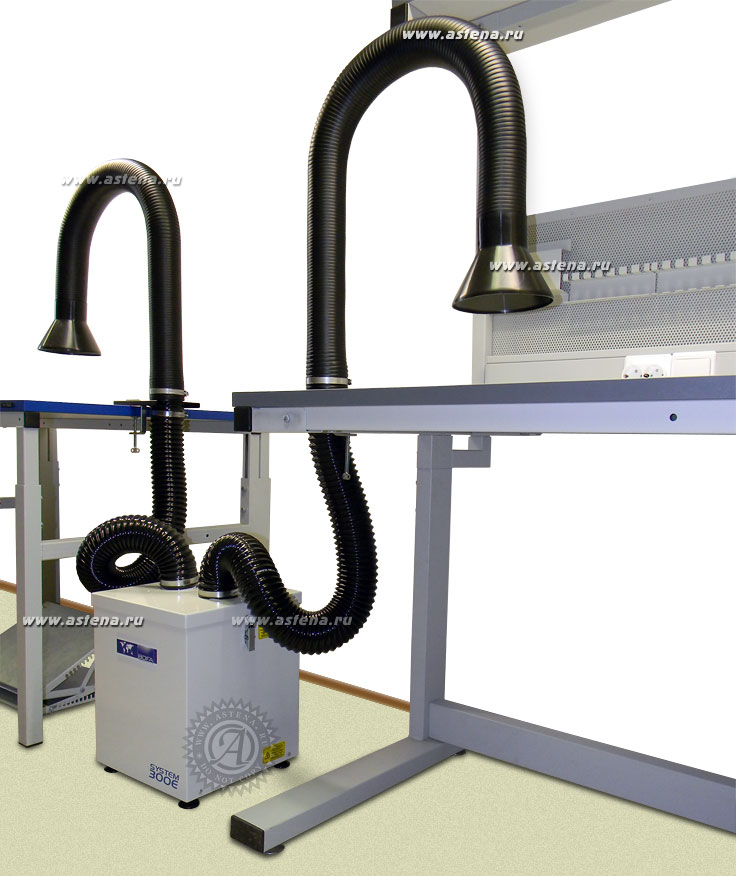

Фотографии использования дымоуловителя System 300E с дополнительными опциями (на 2 рабочих места)

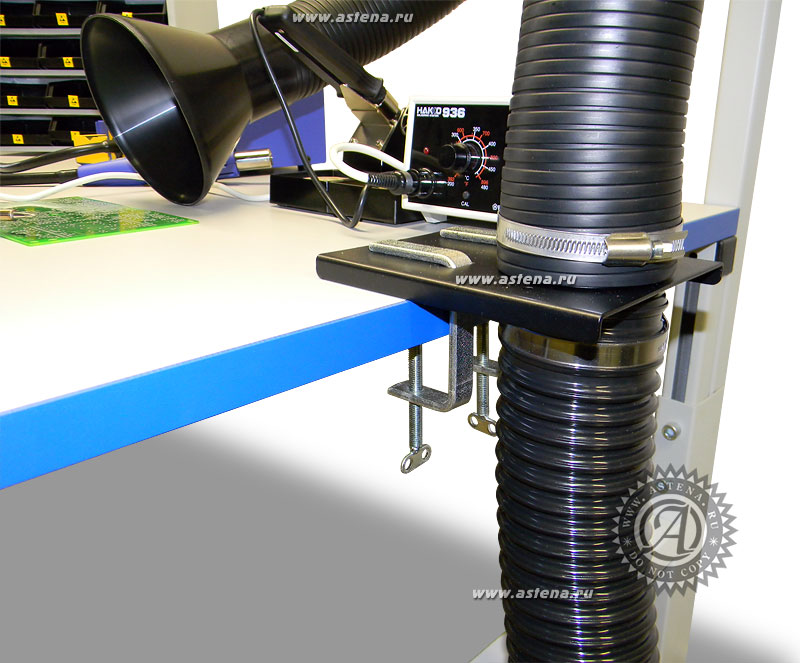

Дымоуловитель System 300E на 2 рабочих места Фотография System 300 на 2 места Фото System 300 фотография крепления воздуховода System-300 к столу



При удалении блока дымоуловителя System 300E от рабочего места (стола) используется 75 мм гибкий воздуховод 75-FT, один конец которого крепится непосредственно на сам блок System 300E, другой к струбцине 75-100B с помощью фиксатора 75-JC. В таком случае 75 мм антистатический гибкий дымоприемник SPAF300ESDP устанавливается на струбцину и закрепляется фиксатором 75-JC.


Составления проектного предложения

На основании Вашей заявки специалисты компании "Астэна" составят проект и предоставят консультации по оптимальному оснащению рабочих мест дымоулавливающими системами System 300E, подберут необходимые принадлежности для дымоуловителей BOFA.


Смотреть Дополнительные фотографии дымоуловителя System 300E

Скачать для ознакомления Руководство пользователя System 300E (830 Kb)

Статья "Особенности и назначение дымоуловителей"

Дымоуловитель System 300E постоянно поддерживается на нашем складе. есть на складе




Технические данные System 300E

Параметры Значения
Насосно-фильтрующий блок System 300E
вес блока 15 кг
габариты 300 x 300 x 450 мм
электропитание 230 В, 3.15 А
выходная мощность 360 Вт
производительность 320 куб.м/час
уровень шума 52 Дб
разряжение -5 mbar
индикатор загрязнения фильтра нет
ресурс двигателя 40 000 час
диаметр впускного патрубка 2х75мм
эффективность очистки для частиц 0.3мкм 99,997%
максимальное количество рабочих мест 2
максимально допустимая температура воздуха в помещении 40 °С
Дополнительные принадлежности к дымоуловителю System 300 (опции):
модель (артикул) наименование
SPAF300ESDP (A1020042) 75мм антистатический гибкий дымоприемник (крепится непосредственно на блок или на стол с помощью струбцины A1020053R)
75-100B (A1020053R) 75мм струбцина для крепления к столу
75-FT (A1080020) 75мм гибкий воздуховод
75-BV (A1080016) 75 мм клапан. Регулятор воздушного потока
75-JC (A1080021) 75мм фиксатор гибкого воздуховода
