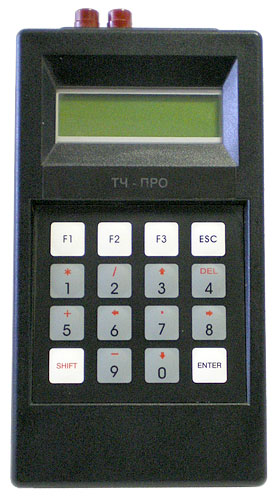

Анализатор канала тональной частоты ТЧ-ПРО
ТЧ-ПРО - прибор для измерения основных параметров канала тональной частоты, как в цифровой, так и в квазиграфической форме. В чем его отличие от традиционных приборов? Существуют прекрасные приборы для анализа канала ТЧ – например, анализатор телефонных каналов AnCom tdA-5, обладающий богатейшими возможностями. Однако этот прибор крупногабаритный, состоит из блоков, требует подключения к компьютеру. Поэтому весьма затруднительно быстро встать на линию и получить основные характеристики линии для канала ТЧ, свидетельствующие о пригодности или неисправности линии.
Именно для этих целей и предназначен ТЧ-ПРО – малогабаритный, легкий и очень удобный прибор. Помимо габаритных характеристик
удобство значительно повышается от двух принципиальных решений, найденных разработчиками. Во-первых, применен принцип
«горячих кнопок» – пользователю не надо бродить по меню в поисках нужной функции, он всегда может простым нажатием мгновенно
получить нужный результат или провести автоматические измерения. Прибор автоматически проводит анализ всех полученных
результатов и выдает заключение.
Во-вторых, результат представлен в очень удобной форме. Например, напряжение в линии показывается одновременно переменное и
постоянное. Удачно организовано использование псевдографики для спектрального анализа. Пример экранного представления АЧХ
сигнала и сканирования спектра: на экране виден как весь спектр, так и значение амплитуды сигнала на сканирующей частоте
1200 Гц. Нажимая кнопку мы продолжаем движение по спектру.
Прибор отличается не только удобством в эксплуатации, но и принципиально низкой ценой.
Основное назначение прибора - удобный переносной измеритель основных параметров ТЧ с высокой степенью автоматизации
измерений
Чтобы лучше понять назначение прибора, его технические характеристики приводятся в таблице в сравнении с известными аналогами. Видно, что прибор заменяет все аналоги - принципиально отличаясь от них по габаритам и весу и не требуя сопряжения с ПЭВМ! - по следующим функциям:
- Уровень, дБ
- Псофометрический шум
- Невзвешенный шум
- Переходное влияние:
- на одной частоте
- на любой частоте (превосходит П321М, ИК-ТЧ, ТДА-3, РСМ-23, DLA-9 ) - АЧХ в автоматическом режиме
- Автомат.измер. по программе
- Автономность измерений
- Автономность анализа результатов измерений
- Измерение одновременно переменного и постоянного напряжения
- Датчик температуры
| Основные параметры | ТЧ-ПРО | П321М* | ИК-ТЧ* | ТДА-3 | ТДА-5 | РСМ-23 | ИПКТЧ | DLA-9 | ИЗК |
| Диапазон частот, кГц | 0,2 ... 3,4 | до 3,4 | до 3,4 | до 3,4 | до 3,4 | до 3,4 | до 20 | до 20 | до 20 |
| Уровень, дБ | + | + | + | + | + | + | + | + | + |
| Псофометрический шум | + | – | + | – | + | + | + | + | + |
| Невзвешенный шум | + | + | + | + | + | + | + | + | + |
| Сигнал/шум: - синусоидальный - псевдошум |
– – |
– – |
+ – |
– – |
+ + |
+ + |
+ + |
+ + |
+ – |
| Переходное влияние: - на одной частоте - на любой частоте |
+ + |
– – |
+ – |
оценка оценка |
+ + |
+ – |
+ + |
+ – |
+ + |
| АЧХ в автоматическом режиме | + | – | + | + | + | + | + | + | + |
| АХ в автоматическом режиме | – | – | – | + | + | + | + | + | |
| Затухание асимметрии, несогласованность |
– | – | + | + | + | + | + | + | + |
| Стабильность уровня на одной частоте | – | – | + | + | + | + | + | + | – |
| Цепь удержания при измерении коммутируемого канала |
– | – | – | + | + | – | + | + | + |
| Затухание нелинейности - по гармоникам - по комбинациям |
– – |
– – |
– – |
+ – |
+ + |
+ + |
– – |
+ + |
|
| Групповое время прохождения | – | – | – | + | + | – | + | + | + |
| Дрожание фазы | – | – | – | + | + | + | + | + | |
| Импульсные помехи | – | – | – | + | + | + | + | + | |
| Перерывы связи | – | – | – | + | + | + | + | + | |
| Скачки амплитуды | – | – | – | + | + | + | + | + | |
| Скачки фазы | – | – | – | + | + | + | + | + | |
| Частота сигнала/сдвиг | – | + | – | + | + | + | + | + | |
| Продукты паразитной модуляции за счет источников питания | – | – | – | оценка | + | + | – | + | |
| Параметры стереофон. каналов | – | – | – | – | – | – | + | – | + |
| Автомат.измер. по программе | + | – | – | + | + | – | + | + | + |
| Автономность измерений | + | + | + | – | – | + | + | + | + |
| Автономность анализа результатов измерений | + | – | + | – | – | – | + | – | – |
| Выход на печать | – | – | + | + | + | – | + | + | + |
| Масса, кг | 0,7 | 4,5 | 2,0 | 2 + ПЭВМ | 3 + ПЭВМ | 1 | 2,2 | 2,8 | 1,5 + ПЭВМ |
* - практические аналоги ТЧ-ПРО
Характеристики
| Параметры | Значения |
|---|---|
| Автономные измерения | |
| Универсальный вольтметр (с датчиком температуры) одновременное измерение напряжения переменного и постоянного тока | |
| диапазон измеряемых параметров, В | 0 ÷ 100 |
| точность, В | 1,0 |
| Переходное влияние | |
| диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 0,5 |
| частоты, Гц | 800,1000,1020,1200 |
| точность, % | 0,5 |
| выходной уровень, дБм | -10, -5, 0, +3 |
| Рабочее затухание | |
| диапазон измеряемых параметров, дБ | 0 ÷ -60 |
| точность, дБ | 0,2 |
| частоты, Гц | 800,1000,1020,1200 |
| точность, % | 0,5 |
| выходной уровень, дБм | -10, -5, 0, +3 |
| Амплитудно-частотная характеристика | |
| диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 0,5 |
| Псофометрический и невзвешенный шум | |
| диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 1,0 |
| Измерения в паре (приемник) | |
| Измеритель уровня | |
| диапазон измеряемых параметров, дБ | 0 ÷ -100 |
| точность, дБ | 0,2 |
| Спектр сигнала (АЧХ) | |
| диапазон измеряемых параметров, дБ | 0 ÷ -100 |
| точность, дБ | 0,2 |
| Псофометрический и невзвешенный шум | |
| диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 1,0 |
| Измерения в паре (приемник) | |
| Одночастотный сигнал | |
| выходной уровень, дБм | -10, -5, 0, +3 |
| искажения | не более 0,5 % |
| Многочастотный сигнал | |
| выходной уровень, дБм | -10, -5, 0, +3 |
