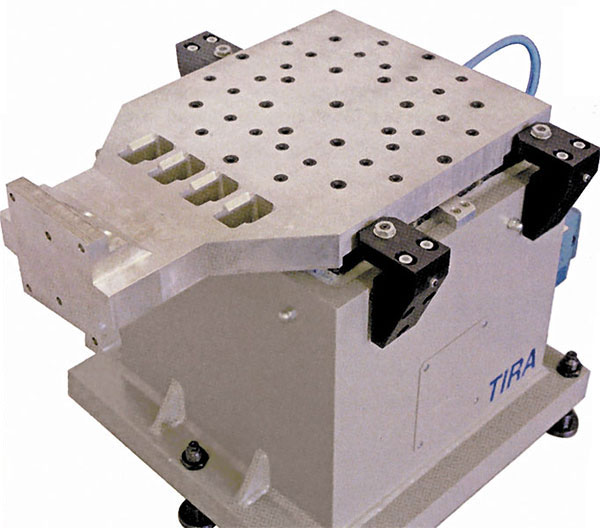

Горизонтальные столы скольжения MINIBASEТребования к системам испытаний на вибрации возрастают. Требуются системы с горизонтальными столами, которые выдерживали бы большой и тяжелый смонтированный объект испытаний при тестах в горизонтальном направлении. Система MINIBASE обладает всеми возможностями монолитной. Она предназначена для использования с уже имеющимися генераторами колебаний, которые вместе с рамой системы монтируются на плите основания. Номенклатура предусматривает плиты разных размеров вплоть до 2000 х 2000 мм рабочей площади. Столы других размеров изготавливаются по требованию заказчика. Горизонтальные столы MINIBASE на масляной пленке состоят из точно отполированной и подогнанной гранитной глыбы, по которой благодаря масляной пленке скользит магниевая плита. Четыре направляющих обеспечивают движение плиты и сводят к минимуму поперечные движения. Для испытания объектов в рабочем положении предусмотрено горизонтальное и вертикальное возбуждение. Гидростатические подшипники скольжения (в моделях MIH) позволяют создавать большой момент рыскания, поперечного и продольного раскачивания при воздействии на тяжелые тестируемые объекты или при очень больших нагрузках с высоким положением центра тяжести. Гидростатические столы скольжения используются при тестировании в горизонтальном направлении.
| |||||||||
Технические данные:
| Рабочая площадь движущейся плиты (мм) |
Под- шип- ники |
Предел (мм) |
Вес плиты скольжения (кг) |
Толщина плиты скольжения (мм) |
Макс. вес тестируемого объекта (кг) |
Макс. момент продольного раскачивания (Нм) |
Макс. момент поперечного раскачивания (Нм) |
Макс. момент рыскания (Нм) |
|
|---|---|---|---|---|---|---|---|---|---|
| TGT MI 12 | 305х305 | - | 62 | 8,5 | 40 | 100 | 550 | 550 | 250 |
| TGT MI 18 | 458х458 | - | 62 | 18 | 40 | 300 | 1 600 | 1 600 | 250 |
| TGT MI 20 | 508х508 | - | 62 | 21,5 | 40 | 400 | 2 400 | 2 400 | 250 |
| TGT MI 24 | 610х610 | - | 62 | 30 | 40 | 550 | 3 880 | 3 880 | 250 |
| TGT MI 30 | 762х762 | - | 62 | 57 | 50 | 1 000 | 7 600 | 7 600 | 250 |
| TGT MI 36 | 915х915 | - | 62 | 80,5 | 50 | 1 750 | 12 670 | 12 670 | 250 |
| TGT MI 39 | 991х991 | - | 62 | 94 | 50 | 2 200 | 16 700 | 16 700 | 250 |
| TGT MI 48 | 1200х1200 | - | 62 | 99 | 50 | 2 400 | 19 500 | 19 500 | 250 |
| TGT MI 60 | 1500х1500 | - | 62 | 227 | 50 | 3 500 | 25 600 | 25 600 | 250 |
| TGT MI 70 | 1800х1800 | - | 62 | 302 | 50 | 4 000 | 30 000 | 30 000 | 250 |
| TGT MI 78 | 2000х2000 | - | 62 | 390 | 50 | 4 500 | 34 000 | 34 000 | 250 |
| TGT MIH 24 | 610х610 | 2 | 62 | 41,2 | 50 | 1 100 | 26 500 | 25 000 | 22 300 |
| TGT MIH 30 | 762х762 | 2 | 62 | 68,5 | 50 | 2 000 | 32 200 | 34 000 | 24 700 |
| TGT MIH 36 | 915х915 | 2 | 62 | 92 | 50 | 3 500 | 47 003 | 45 700 | 34 700 |
| TGT MIH 39 | 991х991 | 2 | 62 | 105,2 | 50 | 4 400 | 66 500 | 59 800 | 44 700 |
| TGT MIH 48 | 1200х1200 | 3 | 62 | 115,8 | 50 | 6 000 | 91 400 | 82 200 | 56 000 |
| TGT MIH 60 | 1500х1500 | 3 | 62 | 243,8 | 50 | 8 000 | 167 000 | 143 000 | 99 600 |
|
|
|
| |||
