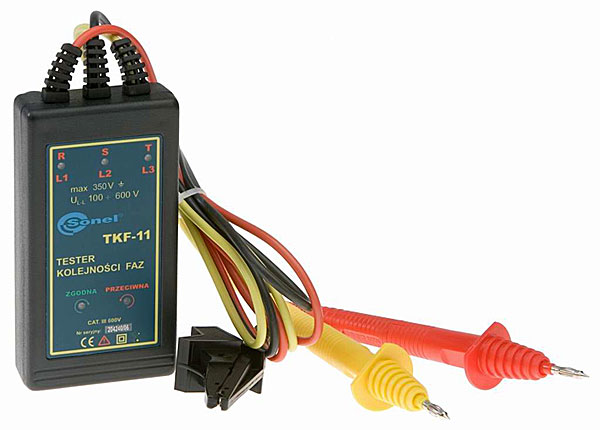

Указатель правильности чередования фаз и перекоса фаз по напряжению TKF-11
Основные характеристики TKF-11
- контроль симметрии междуфазных напряжений
- отсутствие симметрии напряжения между любыми фазами сигнализируется погасанием соответствующих диодов
- контроль правильности чередования фаз
- при напряжениях всех трёх фаз в пределах нормы отображается правильность чередования фаз по свечению соответствующих светодиодов, обозначенных "Прямая" или "Обратная"
- самовыключение прибора, находящегося долго под напряжением
Назначение и область применения TKF-11
Предназначен для проверки энергетических трехфазных установок в диапазоне междуфазных напряжений от 100 до 600 В. Питание измерителя осуществляется от измеряемой установки (отдельного питания не требуется). Прибор показывает наличие напряжения всех фаз; контролирует симметрию всех напряжений и отсутствие симметрии и определяет правильность чередования фаз. Все результаты отражаются посредством ярких, хорошо видимых светодиодов.
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон междуфазных напряжений | от 100 до 600 В |
| Диапазон частот | от 45 до 65 Гц |
| Потребление тока | макс. 3,5 мА |
| Питание указателя | от тестируемой установки |
| Температурный диапазон | -10... +45 °С |
| Габариты ШxВxГ | 128х66х28 мм |
| Масса | 0,2 кг |
