Бюджетный тепловизор RGK TL-70

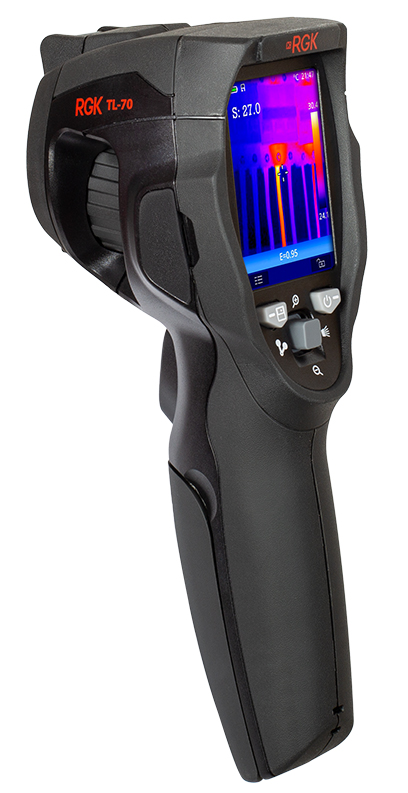

Тепловизор RGK TL-70

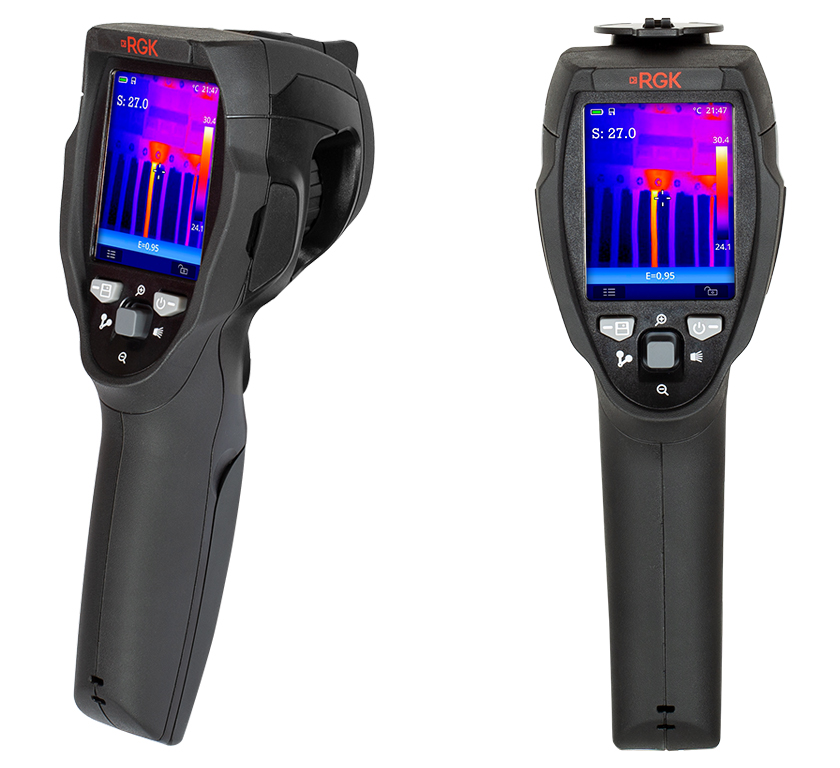

Тепловизор RGK TL-70


Тепловизор RGK TL-70

Тепловизор RGK TL-70 предназначен для обследования объектов и оборудования в инфракрасном диапазоне. Он отображает на экране ИК-изображение, на котором легко обнаруживаются места, где происходят теплопотери, вытекает нагретая жидкость или пар, происходит перегрев предохранителей или проводки.

Инфракрасная матрица разрешением 80 на 80 пикселей выполняет съемку в поле зрения 21 на 21° с минимальным расстоянием фокусировки 10 см. Частота обновления 50 Гц дает возможность наблюдать за температурными явлениями в динамике без рывков. Возможно цифровое 32-кратное увеличение изображения для осмотра мелких деталей.

Изображение выводится на встроенный 2,8-дюймовый жидкокристаллический экран разрешением 240х320 пикселей. Предусмотрена возможность съемки видео в процессе обследования объекта с записью во внутреннюю память тепловизора RGK TL-70 или на карту памяти MicroSD.

Встроенный ЖК-экран диагональю 2,8’’ отображает визуализированное ИК-изображение с разрешением 240х320 пикселей. Съемка термограмм позволяет сохранить изображение во встроенную память или на microSD-карту для составления отчета. С помощью видеозаписи удобно просматривать изменение температуры в динамике, например, во время работы установки.

Прибор автоматически определяет температуру в центральной точке изображения, а также вычисляет минимальное и максимальное значение во всем секторе сканирования. Для удобного наведения тепловизора на объект исследования в условиях плохой видимости предусмотрена светодиодная подсветка зоны, где проводится измерение.

Измерение температуры выполняется в двух диапазонах: от -20 до + 150° и от 0 до 350°С с разрешением 0,1°. При выполнении измерений погрешность находится в пределах 2°С или 2% в зависимости от фиксируемого значения.

Передача данных с тепловизора RGK TL-70 на ПК осуществляется с помощью USB-кабеля. Это позволяет быстро скопировать данные измерений для дальнейшего формирования отчетов и экспертных заключений.

Питание устройства обеспечивается литиевой батареей. Время непрерывной работы от одного заряда аккумулятора составляет 4 часа. Предусмотрена функция автоматического отключения при бездействии, которая экономит заряд элемента питания.

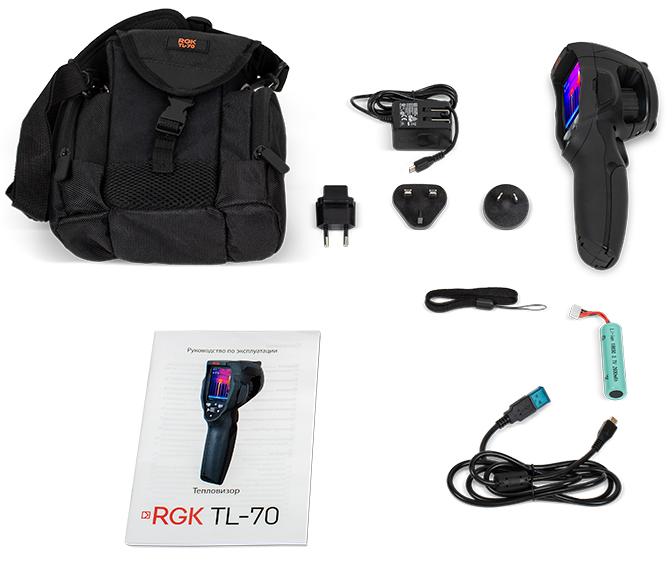

комплект поставки тепловизора RGK TL-70

комплект поставки тепловизора RGK TL-70

Комплектация тепловизора RGK TL-70

  • Тепловизор RGK TL-70 - 1 шт.
  • Мягкая переносная сумка - 1 шт.
  • Литий-ионная батарея - 1 шт.
  • Адаптер переменного тока - 1 шт.
  • Кабель USB - шт.
  • Шнурок на кисть - 1 шт.
  • Инструкция - 1 шт.
  • Гарантийный талон - 1 шт.

Характеристики TL-70

Параметры Значения
Оптические характеристики
Поле зрения/минимальное расстояние фокусировки 21°x21° / 0,1 м
Пространственная разрешающая способность (IFOV) 4,53 мрад
Тепловая чувствительность (NETD) 0,1°C при +30°C / 100мК
Частота обновления кадров 50 Гц
Фокусировка Ручная
Увеличение 1-32Х непрерывное, цифровое
Тип детектора Неохлаждаемый микроболометр, 80x80 пикселей
Параметры изображения
Экран 2,8 дюйма ЖК, 240 × 320 пикселей
Режим отображения (изображение) ИК
Цветовые палитры Железо, радуга, серый, контраст
Измерения
Температурный диапазон объекта -20° до +150°C; 0° до +350°C
Погрешность ±2°C или ±2% от показания
Анализ результатов измерений
Функции измерений (анализ) Центральная точка, холодная/горячая подвижные точки
Коэффициент излучения От 0,01 до 1,0 (таблица/ручной режим)
Компенсация отражённой температуры (температурный фон) Да
Хранение видеозаписей
Устройство хранения 100 Мб (внутренняя память), карта micro SD (опция)
Видео формат файлов Стандартный MPEG-4
Хранение снимков
Формат снимков Стандартный JPEG
Режим хранения снимков ИК-изображение
Настройка
Лазерный указатель Нет
Светодиодная подсветка Да
Перевод единиц измерения С, К, F
Язык Русский, английский
Время и дата Да
Сброс на заводские настройки Да
Информация о камере Да
Цифровая камера
Камера видимого диапазона Нет
Объектив камеры видимого диапазона Нет
Интерфейс обмена данными
Разъёмы Micro USB, разъем для micro SD карты
USB Передача данных между тепловизором и ПК
HDMI Нет
Система питания
Батарея Ион-литиевая батарея, время работы 4 часа
Входное напряжение Постоянное напряжение 5В
Система зарядки Для камеры (сетевой адаптер)
Управление питанием Автоматическое выключение
Условия эксплуатации
Диапазон рабочих температур –10°C до +50°C
Диапазон температур при хранении –30°C до +60°C
Влажность воздуха (без образования конденсата) 10%-90%
Вибрация 2g (IEC60068-2-6)
Физические параметры
Вес, включая батарею питания <500 гр
Размер (Д × Ш × В) 224x77x96
Гарантия 1 год
