Основные характеристики тепловизоров

Характеристики тепловизоров


Разрешение матрицы - это количество ее чувствительных элементов.
Разрешение являетс важнейшей характеристикой матрицы: именно количество чувствительных элементов по горизонтали и вертикали определяет итоговую четкость изображения.
Использование тепловизоров с матрицей высокого разрешения более удобно, например, позволяет легче идентифицировать точки с максимальной и минимальной температурой. Однако, снабжение тепловизора матрицей большего разрешения увеличивает его стоимость приблизительно в 2 раза.

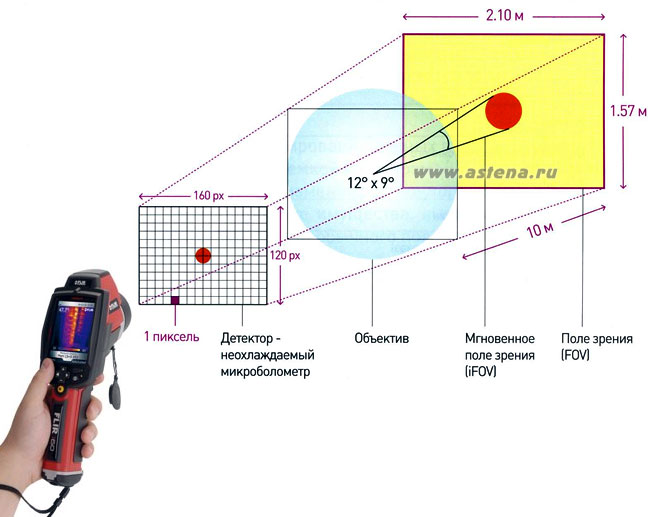

Поле зрения (FOV) - угловое пространство, "видимое" тепловизором. По заданной величине поля зрения можно установить рабочее расстояние, с которого можно исследовать объект заданной величины. При условном поле зрения a x b рабочее расстояние до испытываемого объекта (при вертикальном расположении кадра) можно рассчитать по формуле:

l=h/tg a,
где h - высота объекта исследования.

Пространственное разрешение (iFOV) - это размер наименьшего отображаемого объекта. Данная характеристика выражается обычно в миллирадианах; узнать линейный размер наименьшего отображаемого объекта можно используя формулу:

h= l*δ,
где l - расстояние до объекта, δ - пространственное разрешение в радианах.

Температурная чувствительность (NETD) - это наименьшая разница температур, выявляемая в пределах одного пикселя. Данная величина может быть выражена в градусах Цельсия или кельвинах.

Частота кадров - величина характеризующая скорость смены изображения на экране тепловизора, обычно выражается в Герцах. Низкое значение частоты смены кадров (9Гц) тепловизора свидетельствует о том, что смена изображений будет заметна для оператора. Даже при медленном перемещении пользователя вместе с тепловизором этот эффект усиливается. Для длительной работы в движении или с постоянно меняющейся сценой перед объективом тепловизора рекомендуются модели с частотой кадров 50/60 Гц.
