TV 50101, TV 50101/LS, TV 5220. Системы вибрационных испытаний от 650 Н до 1 600 Н

TV 50101, TV 50101/LS, TV 5220

Системы вибрационных испытаний от 650 Н до 1 600 Н

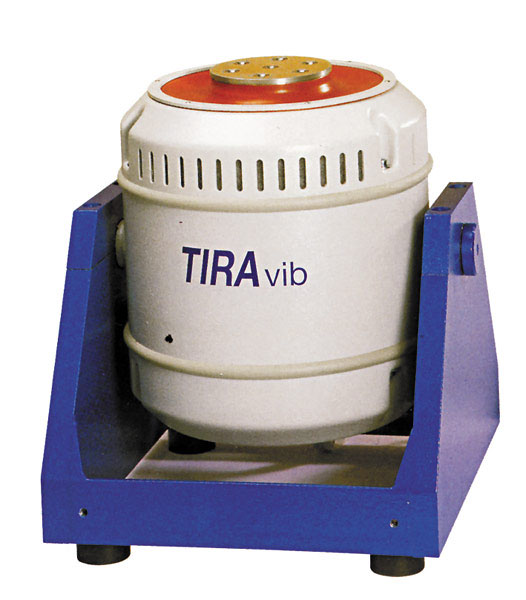

TV 50101 Система вибрационных испытаний от 650 Н до 1 600 Н

TV 50101, TV 50101/LS, TV 5220. Системы вибрационных испытаний от 650 Н до 1 600 Н

Вибростенды TIRA воспроизводят условия окружающей среды при исследованиях прочности и надежности во всех областях испытаний на вибрации.
Генераторы предназначены для длительной работы и отличаются высокой поперечной жесткостью. Электродинамический виброгенератор поставляется на жесткой вращающейся раме, благодаря чему возможны испытания в горизонтальном и вертикальном направлениях.
Пневматическая компенсация нагрузки позволяет автоматически достигать номинального смещения даже при испытаниях с максимальной нагрузкой. Стандартная компенсация каждой системы предусматривает виброгасители, которые сводят к минимуму передачу вибрации на пол, так что в большинстве случаев дополнительный фундамент не требуется.
Виброгенератор охлаждается вентилятором, а воздух, используемый в качестве охлаждающего агента, проходит через фильтр. Генераторы вибраций, усилители и системы контроля вибраций TIRA объединяются в законченные испытательные системы для документирования качества продукции согласно международным стандартам (DIN, ISO, BS, MIL, IEC, ASTM).

Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р-8-568, и для военной приёмки.


Производитель систем вибрационных испытаний компания TIRA (Германия)

Технические данные TV 50101, TV 50101/LS, TV 5220:

Система		TV 50101	TV 50101/LS	TV 5220
Вибратор		TV 50100	TV 50100/LS	TV 5200
Усилитель		ВАА 1000-Е	ВАА 1000-Е	ВАА 1000-Е
Охлаждающий вентилятор		SB 0140	SB 0140	SB 0140
Номинальная макс. сила (Н)	cин./случ./ударн.	650/420/840	650/420/840	1000/650/1300
Диапазон частот (Гц)		DC – 7000	DC – 7000	DC – 7000
Макс. номинальный ход (мм)	пик-пик	25,4	50,8	25,4
Макс. скорость (мм/с)	cин./случ./ударн.	1,5/1,5/2,0	1,5/1,5/2,0	1,5/1,5/2,0
Макс. ускорение (g)	cин./случ./ударн.	51/33/65	42/27/54	73/47/95
Номинальный ток (A)		18	18	18
Номинальное сопротивление (Ом)		4	4	4
Жесткость подвески (Н/мм)		22	-	22
Эффективная движ. масса (кг)		1,3	1,6	1,4
Макс. вес при испытаниях (кг)		25	25	25
Основная резонансная частота (Гц)		> 4 800	> 4 700	> 5 000
Вес с цапфой (кг)		80	80	80
Паразитное магнитное поле	Без/с размагн. набором	< 8,5 / < 0,5	< 8,5 / < 0,5	< 8,5 / < 0,5
Каркас (Ø/мм)		80	80	120
Охлаждение (м³/ч)		80	80	80
Блокировка		Температура Увеличение хода Воздушный поток	Температура Увеличение хода Воздушный поток	Температура Увеличение хода Воздушный поток

Система

TV 50101

TV 50101/LS

TV 5220

Вибратор

TV 50100

TV 50100/LS

TV 5200

Усилитель

ВАА 1000-Е

Охлаждающий вентилятор

SB 0140

Номинальная макс. сила (Н)

cин./случ./ударн.

650/420/840

1000/650/1300

Диапазон частот (Гц)

DC – 7000

Макс. номинальный ход (мм)

пик-пик

25,4

50,8

25,4

Макс. скорость (мм/с)

cин./случ./ударн.

1,5/1,5/2,0

Макс. ускорение (g)

cин./случ./ударн.

51/33/65

42/27/54

73/47/95

Номинальный ток (A)

Номинальное сопротивление (Ом)

Жесткость подвески (Н/мм)

Эффективная движ. масса (кг)

1,3

1,6

1,4

Макс. вес при испытаниях (кг)

Основная резонансная частота (Гц)

> 4 800

> 4 700

> 5 000

Вес с цапфой (кг)

Паразитное магнитное поле

Без/с размагн. набором

< 8,5 / < 0,5

Каркас (Ø/мм)

120

Охлаждение (м³/ч)

Блокировка

Температура
Увеличение хода
Воздушный поток
