TV 51120, TV 52110, TV 52120, TV 51144
TV 51120, TV 52110, TV 52120, TV 51144
Системы вибрационных испытаний от 9 Н до 440 Н

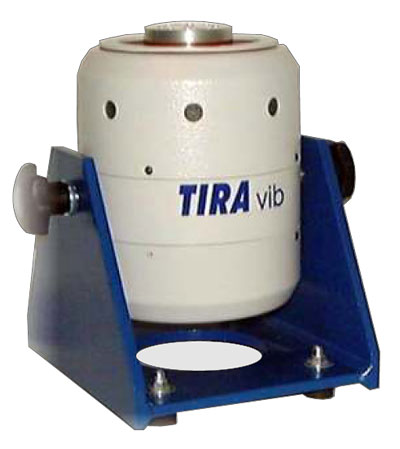

TV 51120, TV 52110, TV 52120, TV 51144. Системы вибрационных испытаний от 9 Н до 440 НTIRA предлагает вибраторы на постоянных магнитах, которые можно использовать в качестве как мобильных, так и стационарных систем для имитации вибраций окружающей среды. Прочная конструкция обеспечивает длительный срок службы. Основные варианты применения: • модальный анализ структуры • калибровка датчиков вибрации • испытания установок малого размера Вибраторы отличаются высокой осевой жесткостью. К набору обычных магнитов Alnico добавились новые магниты из редкоземельных металлов, что позволило снизить вес с 30 до 10 кг. Это облегчает работу, особенно в мобильном варианте. Генераторы вибраций производства TIRA доказали свои прекрасные качества при осуществлении структурного анализа изделий и калибровке, в университетах и промышленных сборочных линиях. Системы позволяют проводить испытания в соответствии с национальными и международными стандартами DIN, ISO, BS, MIL, IEC и др.
| ||||||||
Технические данные TV 51120, TV 52110, TV 52120, TV 51144:
| Система | TV 51120 | TV 52110 | TV 52120 | TV 51144 | |
|---|---|---|---|---|---|
| Вибратор | S 514 | S 521 | S 522 | S 540 | |
| Усилитель | BAA 500 | BAA 120 | BAA 500 | BAA 500 | |
| Охлаждающий вентилятор | SB 0080 | - | SB 0080 | SB0140 | |
| Номинальная макс. сила (Н) | cин./случ. | 200/140 | 100/50 | 200/100 | 440/311 |
| Диапазон частот (Гц) | 2 – 7 000 | 2 – 7 000 | 2 – 7 000 | 2 – 6 500 | |
| Макс. номинальный ход (мм) | пик-пик | 13 | 15 (25) | 15 (25) | 25,4 |
| Макс. скорость (мм/с) | cин./случ. | 1,5/1,5 | 1,5/1,5 | 1,5/1,5 | 1,5/1,5 |
| Макс. ускорение (g) | cин./случ. | 89/62 | 50/25 | 100/50 | 110/80 |
| Номинальный ток (A) | 11,2 | 5,5 | 11,2 | 8 | |
| Номинальное сопротивление (Ом) | 4 | 4 | 4 | 4 | |
| Жесткость подвески (Н/мм) | 8 | 5 | 5 | 5 | |
| Эффективная движ. масса (кг) | 0,23 | 0,2 | 0,2 | 0,4 | |
| Макс. вес при испытаниях (кг) | 3,0 | 3,0 | 3,0 | 6,0 | |
| Основная резонансная частота (Гц) | > 6 500 | > 5 700 | > 5 700 | > 5 500 | |
| Вес с цапфой (кг) | 10 | 30 | 30 | 21 | |
| Каркас (Ø/мм) | 60 | 60 | 60 | 60 | |
| Охлаждение (м3/ч) | 40 | - | 40 | 60 |
|
|
|
| |||
