TV 5550/LS, TV 56263/LS, TV 56263/LS-340. Системы вибрационных испытаний от 4 кН до 8 кН

TV 5550/LS, TV 56263/LS, TV 56263/LS-340

Системы вибрационных испытаний от 4 кН до 8 кН

TV 5550/LS, TV 56263/LS, TV 56263/LS-340. Системы вибрационных испытаний от 4 кН до 8 кН

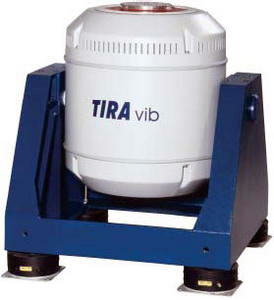

Вибростенды TIRA воспроизводят условия окружающей среды при исследованиях прочности и надежности во всех областях испытаний на вибрации. Генераторы предназначены для длительной работы и отличаются высокой поперечной жесткостью. Электродинамический генератор поставляется на жесткой вращающейся раме, благодаря чему возможно возбуждение в горизонтальном и вертикальном направлении.
Пневматическая компенсация нагрузки позволяет автоматически достигать номинального смещения даже при испытаниях с большой нагрузкой. Стандартная компенсация каждой рамы предусматривает виброгасители, которые сводят к минимуму передачу вибрации на пол, так что в большинстве случаев дополнительный фундамент не требуется. Виброгенератор охлаждается необслуживаемым вентилятором, а воздух, используемый в качестве охлаждающего агента, забирается через фильтр.
Генераторы вибраций, усилители и системы контроля вибраций TIRA объединяются в законченные испытательные системы для документирования качества продукции согласно международным стандартам (DIN, ISO, BS, MIL, IEC, ASTM).

Позволяют проводить все типы испытаний, предусмотренные ГОСТ Р-8-568, и для военной приёмки.


Производитель систем вибрационных испытаний компания TIRA (Германия)

Технические данные TV 5550/LS, TV 56263/LS, TV 56263/LS-340:

Система		TV 5550/LS	TV 56263/LS	TV 56263/LS-340
Вибратор		TV 5550/LS	S 561/LS	S 561/LS-340
Усилитель		А 51312	А 51312	А 51312
Охлаждающий вентилятор		SB 0310	SD 9	SD 9
Номинальная макс. сила (Н)	cин./случ./ударн.	4000/4000/8000	6300/6300/12600	6300/6300/12600
Диапазон частот (Гц)		DC – 3000	DC – 3000	DC – 3000
Макс. номинальный ход (мм)	пик-пик	50,8	50,8	50,8
Макс. скорость (мм/с)	cин./случ./ударн.	1,7/1,7/2,0	1,7/1,7/2,5	1,7/1,7/2,5
Макс. ускорение (g)	cин./случ./ударн.	54/54/108	81/81/161	75/75/151
Номинальный ток (A)		90	90	90
Номинальное сопротивление (Ом)		0,9	0,5	0,5
Жесткость подвески (Н/мм)		50	50	50
Эффективная движ. масса (кг)		7,5	8	8,5
Макс. вес при испытаниях (кг)		100	150	150
Основная резонансная частота (Гц)		> 3 000	> 3 000	> 2 700
Вес с цапфой (кг)		750	1 000	1 000
Паразитное магнитное поле	Без/с размагн. набором	< 8,5 / < 0,5	< 8,5 / < 0,5	< 8,5 / < 0,5
Каркас (Ø/мм)		180	180	340
Охлаждение (м³/ч)		200	500	500
Блокировка		Температура Увеличение хода Воздушный поток	Температура Увеличение хода Воздушный поток	Температура Увеличение хода Воздушный поток

Система

TV 5550/LS

TV 56263/LS

TV 56263/LS-340

Вибратор

TV 5550/LS

S 561/LS

S 561/LS-340

Усилитель

А 51312

Охлаждающий вентилятор

SB 0310

SD 9

Номинальная макс. сила (Н)

cин./случ./ударн.

4000/4000/8000

6300/6300/12600

Диапазон частот (Гц)

DC – 3000

Макс. номинальный ход (мм)

пик-пик

50,8

Макс. скорость (мм/с)

cин./случ./ударн.

1,7/1,7/2,0

1,7/1,7/2,5

Макс. ускорение (g)

cин./случ./ударн.

54/54/108

81/81/161

75/75/151

Номинальный ток (A)

Номинальное сопротивление (Ом)

0,9

0,5

Жесткость подвески (Н/мм)

Эффективная движ. масса (кг)

7,5

8,5

Макс. вес при испытаниях (кг)

100

150

Основная резонансная частота (Гц)

> 3 000

> 2 700

Вес с цапфой (кг)

750

1 000

Паразитное магнитное поле

Без/с размагн. набором

< 8,5 / < 0,5

Каркас (Ø/мм)

180

340

Охлаждение (м³/ч)

200

500

Блокировка

Температура
Увеличение хода
Воздушный поток
