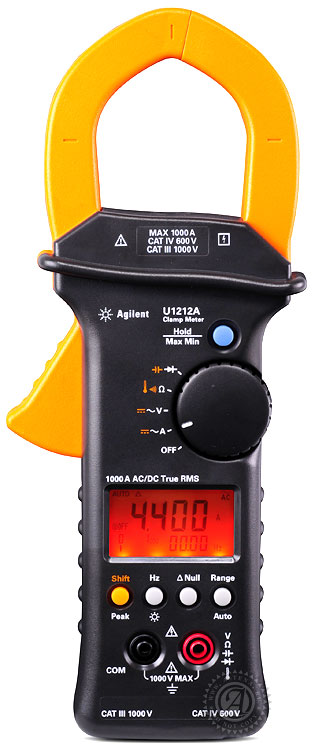

Клещи токоизмерительные U1212A Agilent Technologies

U1212A


Клещи токоизмерительные U1212A Agilent Technologies

Токовые клещи серии U1210 расширяют линейку ручных приборов Agilent эконом-класса (LCI), позволяя измерять большие токи. Клещи имеют большой обхват для удобства измерений, обладают всеми функциями цифрового мультиметра и комплектуются пробниками с 4 наконечниками.

Основные характеристики токовых клещей серии U1210A (U1211A, U1212A, U1213A)

Легкие, точные и безопасные для измерения тока
Обхват 52 мм для толстых кабелей
Измерение тока до 1000 А (AC, DC, AC + DC)
Категории безопасности CAT III 1000V, CAT IV 600V
Поиск неисправностей с помощью функций цифрового мультиметра
Широкодиапазонные измерения множества параметров (ток, напряжение, сопротивление, частота, тестирование диодов и целостности цепи)
Автоматический выбор диапазонов
Функция удержания показаний
Измерение температуры и емкости
Большой дисплей с яркой подсветкой

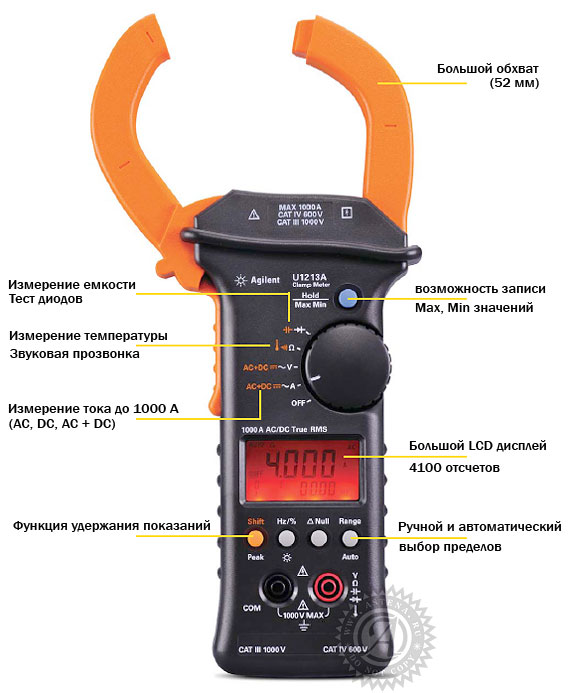

органы управления U1212A

Органы управления U1212A

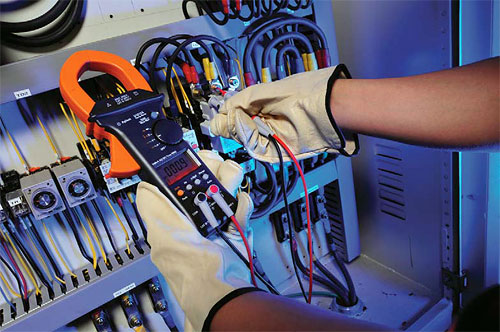

измерения с помощью клещей Agilent U1212A

Измерения с помощью клещей Agilent U1212A


Комплектация U1212A:

Измерительные провода - 4 шт. (19 мм. щуп - 2 шт.; 4 мм. щуп - 2 шт.)
Мягкий кейс для переноски - 1 шт.
Инструкция по эксплуатации - 1 шт.
Сертификат калибровки - 1 шт.

Дополнительные опции U1212A (по заказу):

U1168A - испытательный комплект
U1162A - зажимы "крокодил"
U1175A - сумка для переноски
U1186A - термопара К-типа с адаптером

Подробные технические характеристики U1212A, англ. (pdf, 346 Kb)

Руководство по эксплуатации U1212A, англ. (pdf, 510 Kb)

Производитель токоизмерительных клещей U1212A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Напряжение постоянного тока
Диапазоны 400 В (разрешение 0,1 В, погрешность 0,5%+3)
1000 В (разрешение 1 В, погрешность 0,5%+3)
Входное сопротивление 10 МОм
Индикация перегрузки 1000 В R.M.S
Напряжение переменного тока
Диапазоны 400 В (разрешение 0,1 В, погрешность 1%+5, 45-400 Гц)
1000 В (разрешение 1 В, погрешность 1%+5, 45-400 Гц)
Входное сопротивление 10 МОм
Индикация перегрузки 1000 В R.M.S
Переменный ток
Диапазоны 40 А (разрешение 0,01 А)
400 А (разрешение 0,1А)
1000 А (разрешение 1 А)
Погрешности на диапазонах:
40 А 45-65 Гц: 2,0%+10
65 Гц - 1 кГц: 3,0%+10
400 А 45-65 Гц: 2,0%+5
65 Гц - 1 кГц: 3,0%+5
1000 А 45-65 Гц: 2,0%+5
65 Гц - 1 кГц: 3,0%+5
Постоянный ток
Диапазоны 40 А (разрешение 0,01 А, погрешность 1,5%+15)
400 А (разрешение 0,1А, погрешность 1,5%+3)
1000 А (разрешение 1 А, погрешность 2,0%+5)
Измерение сопротивления
Диапазоны 400 Ом (разрешение 0,1 Ом, погр. 0,5%+3, тестовый ток 0,8 мА)
4 кОм (разрешение 0,001 кОм, погр. 0,5%+3, тестовый ток 80 мкА)
Измерение температуры
Диапазоны -200°С...-40°С (разрешение 0,1°C, погр. 1%+3°C)
-40°С ... +1372°С (разрешение 0,1°C, погр. 1%+1°C)
Тип термопары K
Тест диодов
Разрешение 0,001 В
Погрешность измерения 0,5%+2
Тестовый ток 0,8 мА
Напряжение (открытие перехода) от +3,1 В
Измерение частоты
Диапазоны 99,99 Гц (разрешение 0,01 Гц, погр. 0,2%+3, мин. частота 10 Гц)
999,9 Гц (разрешение 0,1 Гц, погр. 0,2%+3, мин. частота 10 Гц)
9,999 кГц (разрешение 0,001 кГц, погр. 0,2%+3, мин. частота 10 Гц)
99,99 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц)
999,9 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц)
Измерение емкости
Диапазоны 400 мкФ (разрешение 0,1 мкФ, погр. 2%+4)
4000 мкФ (разрешение 1 мкФ , погр. 3%+4)
Индикация перегрузки 1000 В R.M.S для тока < 0,3А
Общие
Габариты 106 мм х 260 мм х 43 мм
Вес 525 г.
Дисплей 4-разрядный, макс. кол-во отсчетов 4100
12 сегм. аналоговая шкала
Автоматическая индикация полярности
Питание 9 В, батарея
Индикатор разряда батареи - значение ниже 6 В
Непрерывное время работы 60 ч.
Диаметр клещей 52 мм, максимальное значение
Условия эксплуатации Температура: -10°С ... +50°С
Влажность: 0 ... 80%
Условия хранения Температура: -20°С ... +60°С
Влажность: 0 ... 80%
Категории безопасности CAT III 1000V, CAT IV 600V
