Клещи токоизмерительные U1213A (Keysight Technologies, США)

Новые токовые клещи серии U1210 расширяют линейку ручных приборов Agilent эконом-класса (LCI), позволяя измерять большие токи. Клещи имеют большой обхват для удобства измерений, обладают всеми функциями цифрового мультиметра и комплектуются пробниками с 4 наконечниками.

Основные характеристики токовых клещей U1213A
  • Легкие, точные и безопасные для измерения тока
  • Обхват 52 мм для толстых кабелей
  • Измерение тока до 1000 А (AC, DC, AC + DC)
  • Категории безопасности CAT III 1000V, CAT IV 600V
  • Поиск неисправностей с помощью функций цифрового мультиметра
  • Широкодиапазонные измерения множества параметров (ток, напряжение, сопротивление, частота, тестирование диодов и целостности цепи)
  • Автоматический выбор диапазонов
  • Функция удержания показаний
  • Измерение температуры и емкости
  • Большой дисплей с яркой подсветкой

органы управления U1213A

Органы управления U1213A


Комплектация U1213A:

Измерительные провода - 4 шт. (19 мм. щуп - 2 шт.; 4 мм. щуп - 2 шт.)
Мягкий кейс для переноски - 1 шт.
Инструкция по эксплуатации - 1 шт.
Сертификат калибровки - 1 шт.

Дополнительные опции U1213A (по заказу):

U1168A - испытательный комплект
U1162A - зажимы "крокодил"
U1175A - сумка для переноски
U1186A - термопара К-типа с адаптером

Подробные технические характеристики U1213A, англ. (pdf, 346 Kb)

Руководство по эксплуатации U1213A, англ. (pdf, 510 Kb)

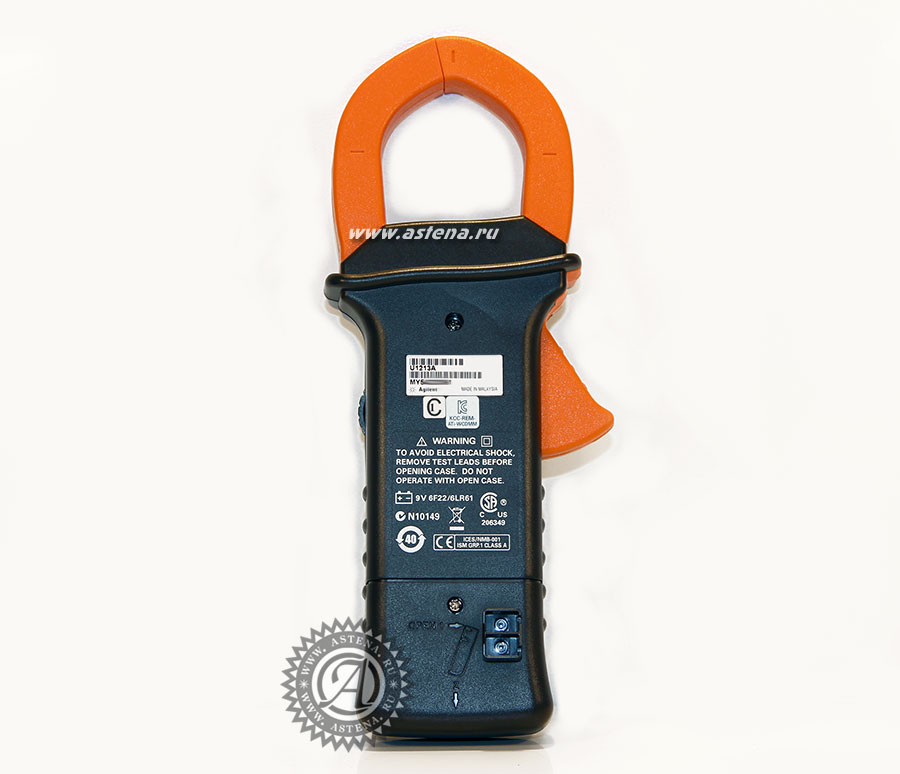

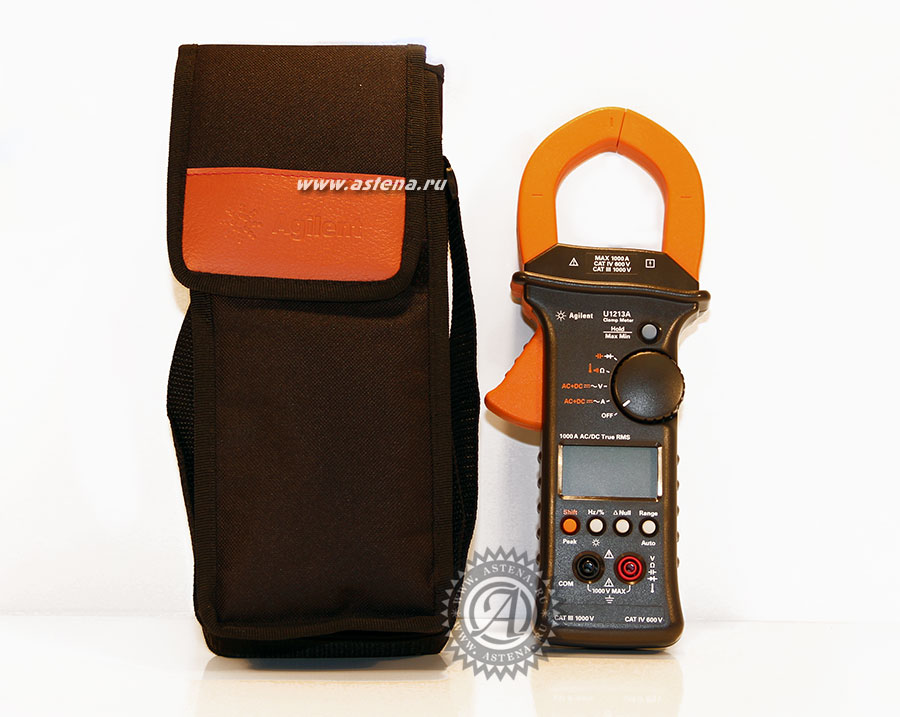

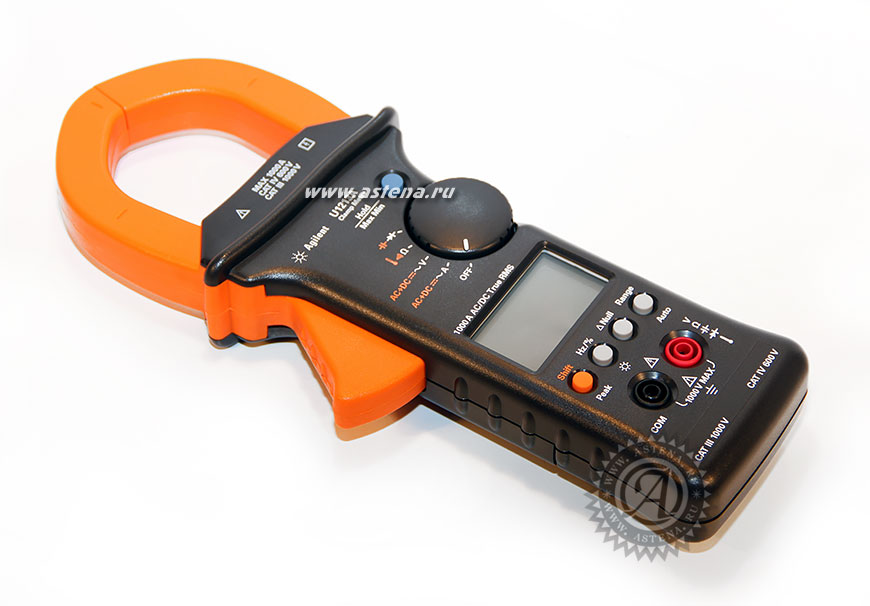

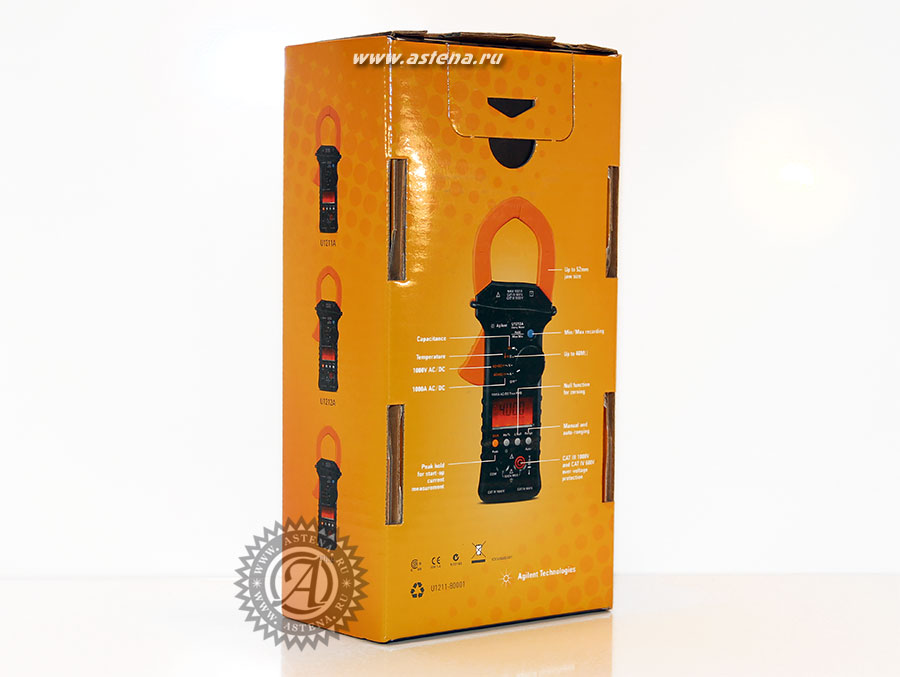

Фотографии токоизмерительных клещей U1213A

Клещи токоизмерительные U1213A Клещи токоизмерительные U1213A Клещи токоизмерительные U1213A Клещи токоизмерительные U1213A



Производитель токоизмерительных клещей U1213A - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies




Технические данные U1213A

Параметры Значения
Напряжение постоянного тока
Диапазоны 4 В (разрешение 0,001 В, погрешность 0,2%+5)
40 В (разрешение 0,01 В, погрешность 0,2%+5)
400 В (разрешение 0,1 В, погрешность 0,2%+5)
1000 В (разрешение 1 В, погрешность 0,5%+3)
Входное сопротивление 10 МОм
Индикация перегрузки 1000 В R.M.S
Напряжение переменного тока
Диапазоны 4 В (разр. 0,001 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5)
40 В (разр. 0,01 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5)
400 В (разр. 0,1 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5)
1000 В (разр. 1 В, погр. 45-400 Гц: 1,0%+5; 400 Гц-2 кГц: 2,0%+5)
Входное сопротивление 10 МОм
Индикация перегрузки 1000 В R.M.S
Измерение ср.кв. значений (R.MS.) есть
Переменный ток
Диапазоны 40 А (разрешение 0,01 А)
400 А (разрешение 0,1А)
1000 А (разрешение 1 А)
Погрешности на диапазонах:
40 А 45-65 Гц: 2,0%+10
65 Гц - 1 кГц: 3,0%+10
400 А 45-65 Гц: 2,0%+5
65 Гц - 1 кГц: 3,0%+5
1000 А 45-65 Гц: 2,0%+5
65 Гц - 1 кГц: 3,0%+5
Измерение ср.кв. значений (R.MS.) есть
Постоянный ток
Диапазоны 40 А (разрешение 0,01 А, погрешность 1,5%+15)
400 А (разрешение 0,1А, погрешность 1,5%+3)
1000 А (разрешение 1 А, погрешность 2,0%+5)
Измерение сопротивления
Диапазоны 400 Ом (разрешение 0,1 Ом, погр. 0,3%+3, тестовый ток 0,8 мА)
4 кОм (разрешение 0,001 кОм, погр. 0,3%+3, тестовый ток 80 мкА)
40 кОм (разрешение 0,01 кОм, погр. 0,3%+3, тестовый ток 8 мкА)
400 кОм (разрешение 0,1 кОм, погр. 0,3%+3, тестовый ток 727 нА)
4 МОм (разрешение 0,001 МОм, погр. 0,6%+3, тестовый ток 112 нА)
40 МОм (разрешение 0,01 МОм, погр. 2,0%+5, тестовый ток 112 нА)
Измерение температуры
Диапазоны -200°С...-40°С (разрешение 0,1°C, погр. 1%+3°C)
-40°С ... +1372°С (разрешение 0,1°C, погр. 1%+1°C)
Тип термопары K
Тест диодов
Разрешение 0,001 В
Погрешность измерения 0,5%+2
Тестовый ток 0,8 мА
Напряжение (открытие перехода) от +3,1 В
Измерение частоты
Диапазоны 99,99 Гц (разрешение 0,01 Гц, погр. 0,2%+3, мин. частота 10 Гц)
999,9 Гц (разрешение 0,1 Гц, погр. 0,2%+3, мин. частота 10 Гц)
9,999 кГц (разрешение 0,001 кГц, погр. 0,2%+3, мин. частота 10 Гц)
99,99 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц)
999,9 кГц (разрешение 0,01 кГц, погр. 0,2%+3, мин. частота 10 Гц)
Измерение емкости
Диапазоны 4 мкФ (разрешение 0,001 мкФ, погр. 1%+4)
40 мкФ (разрешение 0,01 мкФ, погр. 1%+4)
400 мкФ (разрешение 0,1 мкФ, погр. 2%+4)
4000 мкФ (разрешение 1 мкФ, погр. 3%+4)
Индикация перегрузки 1000 В R.M.S для тока < 0,3А
Общие
Габариты 106 мм х 260 мм х 43 мм
Вес 525 г.
Дисплей 4-разрядный, макс. кол-во отсчетов 4100
12 сегм. аналоговая шкала
Автоматическая индикация полярности
Питание 9 В, батарея
Индикатор разряда батареи - значение ниже 6 В
Непрерывное время работы 60 ч.
Диаметр клещей 52 мм, максимальное значение
Условия эксплуатации Температура: -10°С ... +50°С
Влажность: 0 ... 80%
Условия хранения Температура: -20°С ... +60°С
Влажность: 0 ... 80%
Категории безопасности CAT III 1000V, CAT IV 600V
