U1701B



Измеритель ёмкости U1701B Keysight Technologies

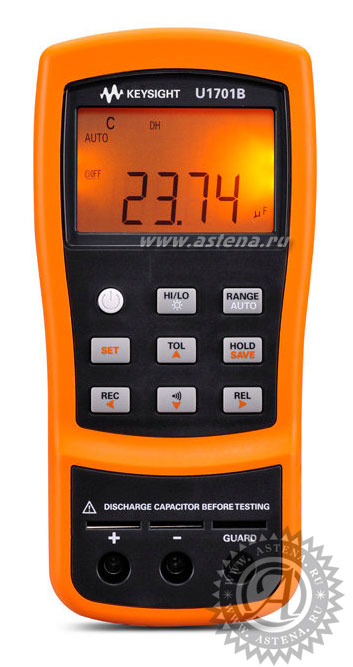

Ручной измеритель емкости U1701B (Keysight Technologies, США)

Ключевые возможности и технические характеристики U1701B

  • Двухстрочный дисплей с полной шкалой до 11000 отсчетов
  • Диапазон измерения до 199,99 мФ
  • Звуковая и визуальная индикация в режиме допускового контроля для упрощения разбраковки конденсаторов
  • Режим сравнения с 25 наборами установок верхних/нижних предельных значений
  • Регистрация минимального/максимального/среднего значений
  • Режим относительных измерений и удержания данных
  • Возможность подключения к ПК с помощью кабеля IR-USB (опция)
  • Гарантия 3 года

Измерители емкости не обязательно всегда должны стоять на столе. Не должны они быть и слишком дорогими. Новые измерители емкости Keysight U1701B вы всегда сможете иметь при себе, проводя выборочный контроль в цеху или выполняя проверки на пункте технического контроля. Благодаря широкому диапазону измерений и разнообразным функциям разбраковки Keysight U1701B задает новый уровень удобства, надежности и производительности в сфере использования измерителей емкости.

Ручной измеритель емкости Keysight U1701B выпускается в ярко-оранжевом корпусе, что еще раз подчеркивает стремление компании обеспечить своих заказчиков надежным и безопасным измерительным оборудованием.

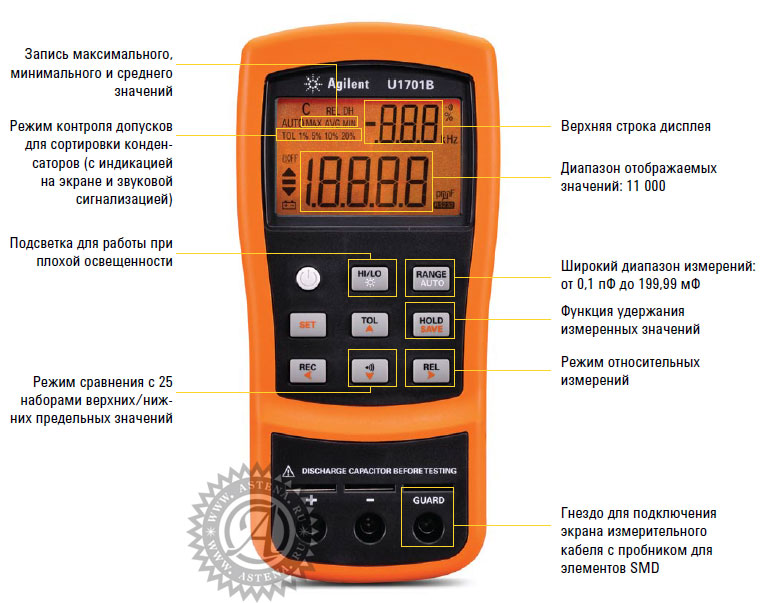

Измеритель ёмкости U1701B Keysight Technologies

Эффективная сортировка конденсаторов

За счёт 25 наборов установок верхних/ нижних предельных значений, которые пользователь может сохранять и выбирать в режиме сравнения, U1701B позволяет легко выполнять сортировку конденсаторов без необходимости устанавливать и сбрасывать стандартные опорные значения для различных испытуемых конденсаторов. U1701B имеет также другие удобные в использовании функции, включая режим допускового контроля и режим относительных измерений, удерживание отсчета, запись минимального/ максимального/среднего значений, а также регистрацию данных с использованием ПК.

Качество и надежность

Измерители ёмкости U1701B смонтированы в прочном корпусе, изготовленном по технологии двухслойного литья, и испытаны на соответствие самым строгим промышленным стандартам. Каждый U1701B поставляется с трехлетним сроком гарантии. Пользователь может быть уверен в том, что результаты испытаний компонентов будут достоверными.

Гарантированые электрические характеристики U1701B

Погрешность измерения нормирована как: ± (% от отсчета + n е.м.р.) при 23 °C ± 5 °C и относительной влажности менее 80%,
где е.м.р. 3 цена единицы младшего разряда отображаемого отсчёта.
Например: 1% ±10 = 1% от отсчета + 10 х цена единицы младшего разряда отображаемого отсчёта.

Емкость

Предел измерения Разрешение Погрешность* Скорость измерения полного диапазона
1000,0 пФ 0,1 пФ 1%+10 5 раз в секунду
10,000 нФ 0,001 нФ 1% + 5 5 раз в секунду
100,00 нФ 0,01 нФ 0,5 % + 3 5 раз в секунду
1000,0 нФ 0,1 нФ 5 раз в секунду
10,000 мкФ 0,001 мкФ 5 раз в секунду
100,00 мкФ 0,01 мкФ 5 раз в секунду
1000,0 мкФ 0,1 мкФ 0,86 раз в секунду
10,000 мФ 0,001 мФ 1% + 5 0,13 раз в секунду
199,99 мФ 0,01 мФ 2% + 5 0,006 раз в секунду
* Погрешность указана для пленочного конденсатора (или более стабильного). Используйте функцию Relative для компенсации тока утечки.
Производитель измерителя емкости U1701B - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies




Технические данные U1701B

Параметры Значения
Дисплей 4,53разрядный ЖК дисплей с максимальным разрешением 11000 отсчётов.
Автоматическая индикация полярности.
Источник питания Щелочная батарея, 9 В (ANSI/NEDA 1604A или IEC LR61)
Адаптер сети переменного тока и сетевой шнур поставляются по дополнительному заказу
Потребляемый ток 5,6 мА (при работе от батареи)
Время действия батареи ~80 часов без задней подсветки с новой щелочной батареей
Температура (рабочие условия) Полное сохранение точностных характеристик в диапазоне от 0 °C до 50 °C
Влажность (рабочие условия) Относительная влажность до 80% при температуре до 31 °C, с линейным уменьшением до 50% при 50 °C
Высота над уровнем моря От 0 до 2000 м
Температура (хранение) От -20 °C до 60 °C
Влажность (хранение) Относительная влажность от 0 до 80%, без конденсации влаги
Температурный коэффициент 0,1 x (нормированная погрешность)/°C (от 0 °C до 18 °C или от 28 °C до 50 °C)
Индикатор заряда батареи Символ "разряда" будет появляться, когда напряжение упадет ниже 6,0 В
Масса 320 г
Габаритные размеры (В x Ш x Г) 184 мм x 87 мм x 41 мм
Техника безопасности и соответствие нормам электромагнитной совместимости IEC 6101031-2001/EN 6101031-2001 (2nd Edition) Pollution Degree 2
IEC 613263231-2005/ EN 613263231-2006, ICES3001-2004, AS/NZS CISPR11-2004
Калибровка (поверка) Рекомендуемый межповерочный интервал 1 год
Гарантийный срок 3 года
Принадлежности, поставляемые в стандартной комплектации U1701B:
Краткое руководство по вводу в эксплуатацию (Quick Start Guide)
Руководство по эксплуатации и обслуживанию (на диске Product Reference СD)
Сертификат калибровки (CoC)
Измерительные щупы c зажимами "крокодил"
Программное обеспечение регистрации данных (на диске Product Reference СD)
Щелочная батарея, 9 В
Принадлежности, поставляемые по дополнительному заказу U1701B:
U1174A Мягкий чехол для переноски
U5481A Кабель IR3USB
U1782A Пинцет для измерения устройств с монтажом на поверхность
U1780A Адаптер сети переменного тока и сетевой шнур, соответствующей стране, в которую поставляется прибор
U1781A Измерительные щупы c зажимами "крокодил"
