Установка высоковольтная УВ-15

Установка высоковольтная УВ-15


документация на УВ-15

Установка высоковольтная УВ-15 для диагностирования электрической изоляции

УВ-15 предназначена для испытания изоляции средств защиты (перчатки, боты, калоши, коврики, изолирующие покрытия, накладки и т.д.), а так же изолированного инструмента, изолирующих указателей напряжения, электроизмерительных клещей и т.д. синусоидальным электрическим напряжением номинальной частотой 50 Гц.
Установка рассчитана для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10 до плюс 40 °С, относительной влажности 80 % при температуре плюс 20 °С и атмосферном давлении (84,0-106,7) кПа, или (630-800) мм рт.ст.

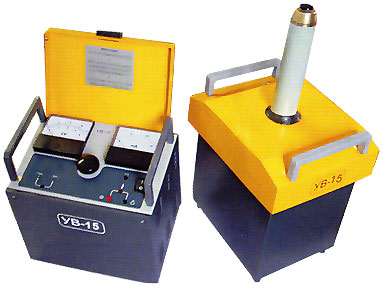

Источник испытательного напряжения Источник испытательного напряжения
Источник испытательного напряжения

Пульт управления Пульт управления
Пульт управления

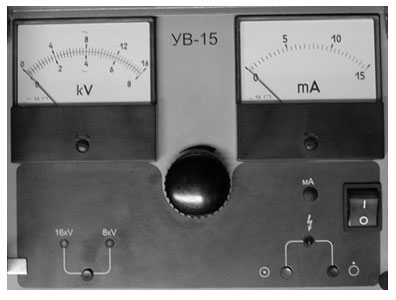

Панель управления
Панель управления

Технические данные УВ-15

Параметры Значения
Напряжение питания 220 В ± 11В, 50 Гц
Параметры установки в продолжительном режиме при номинальном значении напряжения сети:
Диапазон регулирования действующих значений высокого напряжения переменного тока частотой 50 Гц от 0 до 15 кВ
Наибольший рабочий переменный ток, действующее значение 50 мА
Параметры установки в повторно-кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 мин при номинальном значении напряжения сети:
Наибольшее рабочее переменное синусоидальное напряжение, действующее      значение 15 кВ
Наибольший рабочий ток, действующее значение 10 мА
Пределы допускаемой относительной основной погрешности при измерении напряжения переменного тока синусоидальной формы, частотой 50 Гц ± 4%
Пределы  допускаемой относительной основной погрешности при измерении силы переменного тока ± 4%
Потребляемая мощность, не более 200 ВА
Масса пульта управления 10 кг
Масса источника испытательного напряжения 28 кг
Габариты пульта управления 280х210х326 мм.
Габариты источника испытательного напряжения 245х260х550 мм.
