Оптический рефлектометры на одну длину волны VISA 1310, VISA 1550, VISA 1625

VISA 1310, VISA 1550, VISA 1625

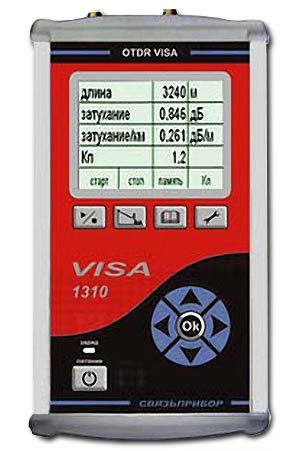

VISA 1310


Оптический рефлектометр на одну длину волны VISA 1310, VISA 1550, VISA 1625

Измерение затухания в оптических волокнах и их соединениях, длины оптического волокна и расстояние до неоднородностей волоконно- оптических линий связи.
Прибор может применяться при монтаже и эксплуатации волоконно- оптических линий связи для контроля состояния оптических кабелей и локализации неисправности. Удобен при эксплуатации городских магистральных линий и линий FTTx.
Модель VISA 1625 для поиска неисправностей на работающих PON сетях использует длину волны, находящуюся за пределами рабочего диапазона (согласно рекомендациям ITU-T L.41).

Опции:
- Визуализатор оптических дефектов VFL

Технические данные VISA 1310, VISA 1550, VISA 1625

Параметры Значения
Тип волокна / тип оптического разъема SM / FC
Длина волны, нм 1310 ± 20 (VISA 1310)
1550 ± 20 (VISA 1550)
1625 ± 20 (VISA 1625)
  модуль М0 модуль М1
Динамический диапазон, дБ 39 / 37 / 39 35 / 33 / 35
Мертвая зона по затуханию / отражению, м 5 / 1,5 6 / 2
Длительность импульса, нс 4 ÷ 20 000
Диапазоны расстояний, км 1,5; 3; 5; 10; 20; 40; 80; 160
Погрешность измерения расстояний, м ±(0,3 + 2 х интервал дискретизации + 5 х10-5 х L)
Дискретность отображения затухания, дБ 0,001
Погрешность измерения затухания, дБ/дБ 0,05
Интервал дискретизации, м 0,4 ÷ 40
Диапазон установка показателя преломления 1,2000 ÷ 1,6000
Питание / потребляемая мощность 4 аккумулятора типа AA NiMh, 1,2 В/ не более 2 Вт
Габариты, мм / масса, кг 220 х 125 х 45 / 1,2
