Показатель визирования пирометров


Показатель визирования пирометров


Показатель визирования ПВ - отношение диаметра пятна контроля D (диаметра объекта контроля, с поверхности которого пирометр принимает энергию инфракрасного излучения, т.е. то, что "видит" прибор) к расстоянию L до объекта (контролируемой поверхности).

ПВ = D / L

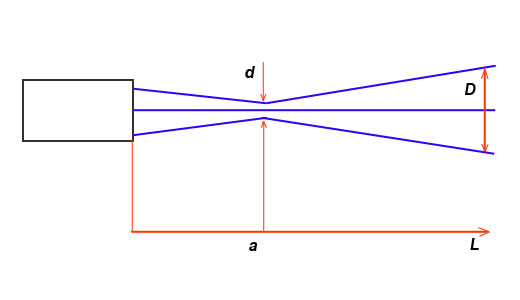

В технической документации на прибор указывается значение показателя визирования или приводится диаграмма поля зрения. При фокусировке пирометра на конечное расстояние и диаметре круга контроля в месте перетяжки меньше диаметра входного окна пирометра (показатель визирования указывается для места перетяжки).

Измеряемый диаметр объекта определяется показателем визирования и зависит от расстояния до инфракрасного термометра:
Измеряемый диаметр объекта = показатель визирования x расстояние до объекта
Минимальный измеряемый диаметр - наименьший диаметр объекта, который может быть измерен при данном фокусном расстоянии и размере приемника.
При увеличении или уменьшении расстояния измеряемый диаметр возрастает. При приближении к объекту вплотную измеряемый диаметр увеличивается до размеров входного зрачка прибора.
Точность измерения не зависит от расстояния до тех пор, пока размер объекта больше измеряемого диаметра. Индицируемая пирометром температура будет не верна, если размер объекта меньше диаметра пятна контроля. Так как объект, температура которого должна быть измерена, не заполняет весь диаметр пятна контроля, прибор принимает излучение от других объектов окружающей среды, которое оказывает влияние на точность измерения.

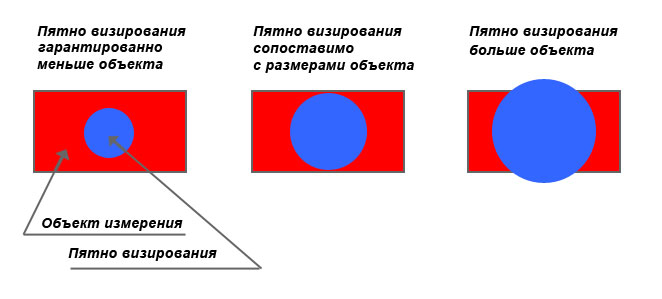

Примеры расположения пятна относительно объекта измерения

Примеры расположения пятна относительно объекта измерения

На рисунке приведены примеры расположения пятна визирования относительно объекта измерения (слева на право).
Первый вариант - правильный: объект с гарантированным запасом перекрывает пятно визирования.
Второй вариант - нежелательный: размеры объекта сопоставимы с пятном визирования, при небольшом уменьшении геометрических размеров объекта или частичного ухода объекта пирометр будет занижать.
Третий вариант - неправильный: пятно визирования больше объекта, пирометр будет всегда занижать. Также необходимо исключить наличие различного рода помех, на трассе пирометр - объект измерения, экранирующих поле обзора.
