Система управления вибростендом VR8500 (TIRA, Германия)

Синусные, случайные, ударные колебания, поиск резонансов, транспортная тряска и др.

Зарегистрирована в Государственном реестре СИ под № 29025-05.
Прибор представляет собой управляющий контроллер с обратной связью, используется для управления системами вибрационных испытаний.
Имеет богатый выбор программного обеспечения для анализа синусных, случайных и ударных возбуждений. Контроллер оснащается программными пакетами имитации «транспортной тряски», поиска резонансов, случайных на случайных колебаний и другими. Прибор легко расширяется по количеству каналов от 1 до 16. Каждый отдельный сегмент имеет до 4 каналов.
Контроллер весьма удобен для пользователя по сравнению с аналогами, так как ПО работает в оболочке Windows, что гораздо удобнее, чем работа в DOS.

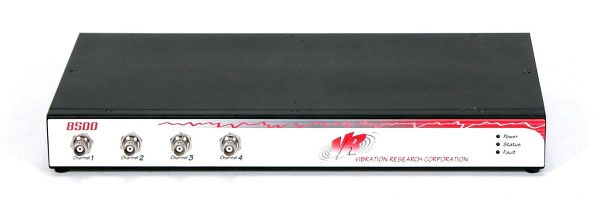

VR8500

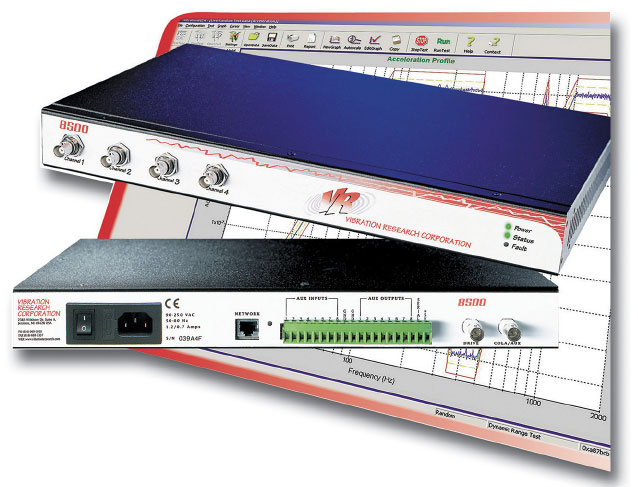

Контроллер VR8500

Сохранение данных
Контроллер сохраняет измерения ускорений на жесткий диск ПК, поэтому для работы не требуются самописцы или другие устройства сбора данных. Управляющий контроллер VR8500 без труда подсоединяется к ноутбуку и легко используется как мобильная система сбора данных.
Работая с контроллером Vibration Research, вы располагаете всеми его возможностями, такими как 24-битовое разрешение, низкий шум, встроенное питание акселерометров постоянным током, TEDS-интерфейс датчиков и уникальный сдвиг постоянного тока, который позволяет проводить измерения до 0 Гц с помощью акселерометров постоянного тока.


Программные модули
Спектр отклика на удар (SRS)
Случайное возбуждение (Random)
Синусоидальное на случайном (SoR)
Случайное на случайном (RoR)
Синусоидальное и случайное на случайном (SRoR)
Развертка синусоиды (Swept Sine)
Поиск резонансов
Классический удар (Classic Shock)
Воспроизведение полевых данных (Field Data Replication Control) для испытаний с моделированием дороги (транспортная тряска)
Высокочастотная и Drive Notching/Limiting опции

Одновременное управление и сбор данных
VR8500 может быть использован одновременно как вибрационный контроллер и регистратор данных. Входные каналы, используемые для управления или мониторинга, могут быть записаны на жесткий диск, когда контроллер выполняет испытание. Полные временные истории испытания сохраняются для последующего анализа. Нет необходимости покупать дополнительный регистратор данных, чтобы осуществлять мониторинг испытуемого изделия.
Объём накопленных данных - до 4 миллиардов точек на канал. Временные истории могут иметь продолжительность до 22 часов при частоте дискретизации 52 кГц, свыше 100 часов при частоте 10 кГц и даже свыше 1 года при частоте дискретизации 100 Гц!

Мобильность системы
Система легко может стать мобильной, используя батарейное питание, такое как Xantrex XPower 300.

ВХОДЫ
Аналоговые каналы. От 1 до 16 одновременных каналов. Все каналы дифференци альные с импедансом 500 кОм. Каналы могут управляться по отдельности, включение, выключение, отслеживание сигнала. Настройки позволяют ввести чувствительность акселерометра, режимы переменного или постоянного тока, сдвиг постоянного тока и TEDS- интерфейс.

ВЫХОДЫ
Аналоговые каналы. Один приводной сигнал и один COLA-выход.
Приводной канал. 24-битовый ЦАП, фильтр, аварийная остановка и цепь остановки, препятствующей разрушению, при отключении питания.

КОНТУР УПРАВЛЕНИЯ
Динамический диапазон при случайном возбуждении: до 100 дБ
Время реакции контура управления при случайном возбуждении: 100 мс
Динамический диапазон при синусоидальном возбуждении: до 100 дБ
Время реакции контура управления при синусоидальном возбуждении: 10 мc

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Операционная система: Windows 95/98/NT/2000/Me/XP
