Видеомикроскоп высокого разрешения W10x-HD



Видеомикроскоп высокого разрешения W10x-HD

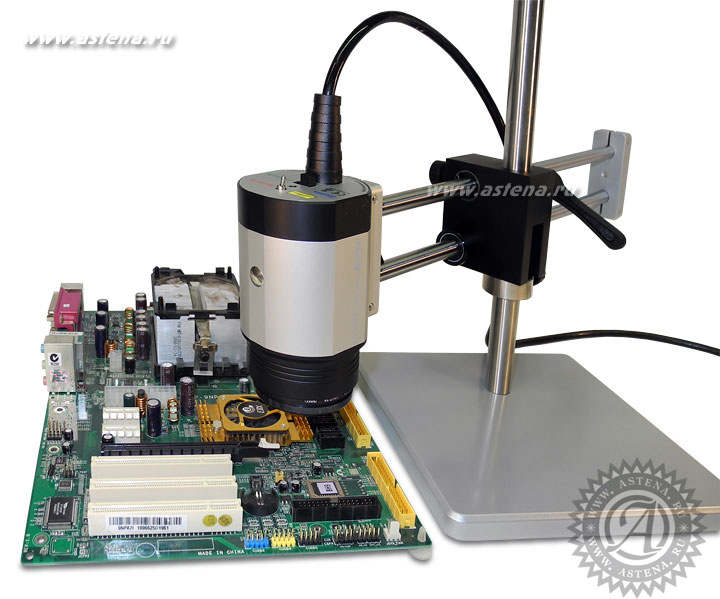

Видеомикроскоп W10x-HD (Optilia, Швеция)

Optilia W10x-HD - это высококлассный видеомикроскоп высокого разрешения. Он предназначен для визуального контроля точных процессов, а также для ручного монтажа микрокомпонентов. В отличие от обычного микроскопа, W10-HD может располагаться не над объектом, а под любым углом сбоку от него. В этом случае микроскоп не загораживает компонент и совершенно не мешает работе, оставляя монтажнику достаточно свободного места для манипуляций с паяльником. Устройство снабжено зум-объективом с автофокусом, увеличением до 10х (30х на 22' мониторе) и электромеханическим приводом. Подключение видеомикроскопа Optilia W10x-HD к полноформатному монитору высокого разрешения(Full HD 1920х1080) позволяет получить картинку изумительного качества с высоким разрешением, контрастом и цветопередачей в реальном времени.

Видеомикроскоп не заставляет оператора напрягать зрение, позволяет расслабить шею, спину и плечи. Во время работы пользователь находится в максимально удобном положении и просто наблюдает картинку на мониторе, что делает его работу не столь утомляющей, как при работе с традиционными микроскопами. Обычные оптические микроскопы позволяют получить изображение с высоким увеличением, но они не столь эргономичны.

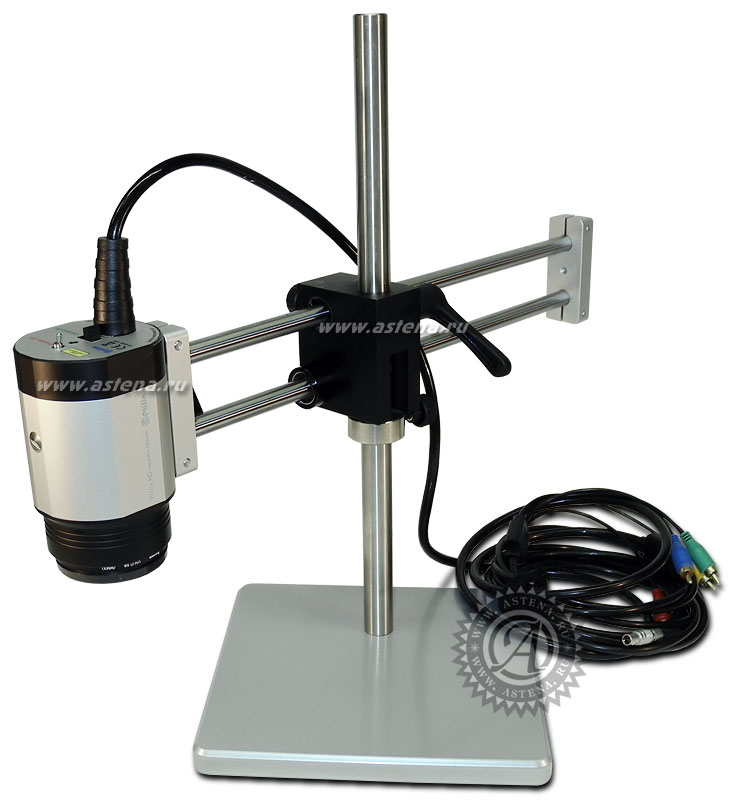

Система визуального контроля, дополненная любым штативом или координатным столом Optilia, позволяет вести детальный контроль над рабочей зоной большой площади или когда объект необходимо рассмотреть под различными углами и с различных расстояний.

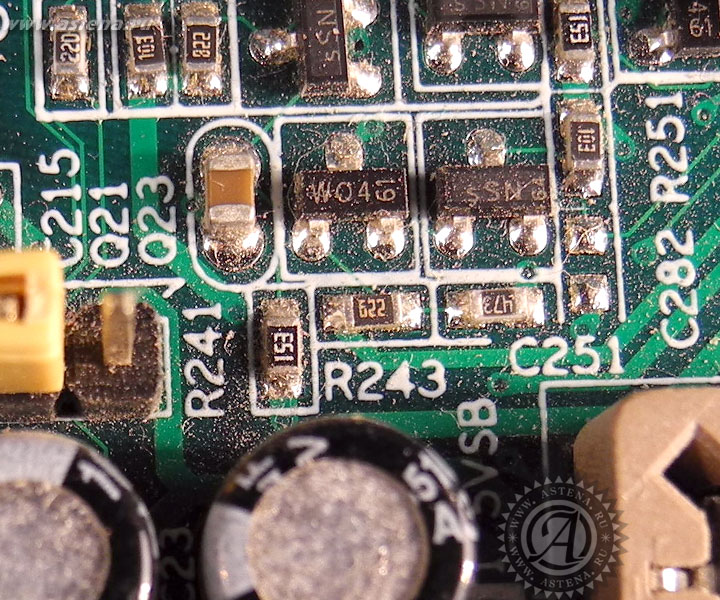

увеличение системы на основе видеомикроскопа W10x-HD

увеличение системы на основе видеомикроскопа W10x-HD

В большинстве случаев увеличение системы на основе видеомикроскопа в 3-30 раз (объектив 1-10х в сочетании с 24' монитором) можно сравнить с увеличением обыкновенных микроскопов. Таким образом, Optilia W10x-HD может в полной мере заменить традиционный микроскоп. При необходимости можно дополнить систему специальной линзой-насадкой, которая позволит добиться увеличения в 100 раз.

Система обеспечивает высокую гибкость использования для различных целей. Несмотря на высокую детализацию изображения исследуемого объекта на HD мониторах, система крайне проста в использовании и не требует частой настройки. Благодаря большому фокусному расстоянию (объектива 1-10х 20-25см), W10HD со штативом прекрасно подходит для выполнения точных работ под микроскопом.
Управление параметрами изображения, такими как яркость, контраст, фокус, диафрагма, четкость, цветность и некоторыми другими, происходит автоматически. Однако оно может осуществляться вручную при помощи программного обеспечения или удобного джойстика многофункционального устройства управления. Во втором случае использование компьютера не обязательно.
При изготовлении видеомикроскопов Optilia W10x-HD используются высококачественные компоненты, детали выполнены нержавеющей стали и анодированного алюминия. Прибор разработан в соответствии с самыми высокими требованиями производителей электроники в отношении качества изображения, универсальности, быстродействия и цены. Прочный алюминиевый корпус делает систему подходящей для установки на предприятиях, ремонтных мастерских, а так же в лабораториях.
Встроенный лазерный указатель видеомикроскопа поможет навести кадр на интересующую область на объекте даже в режимах с максимальным увеличением. В целях еще большего упрощения процесса визуального контроля увеличение микроскопа возможно контролировать при помощи удобных кнопок на корпусе камеры или ножной педали.

Сравнение видеомикроскопа W10x-HD с традиционными стереоскопическими микроскопами

Параметр Видеомикроскоп W10-HD Стереоскопический микроскоп
Функциональные качества
Эргономика Отлично Плохо
Диапазон фокусных расстояний Отлично Хорошо
Охватываемая площадь объекта Отлично Хорошо
Гибкость настроек Отлично Хорошо
Глубина резкости Хорошо Отлично
Области применения
Визуальный контроль Отлично Отлично
Запись видео Отлично -
Документирование результата Отлично -
Ремонт/восстановление Хорошо Хорошо
Монтажные работы Хорошо Хорошо

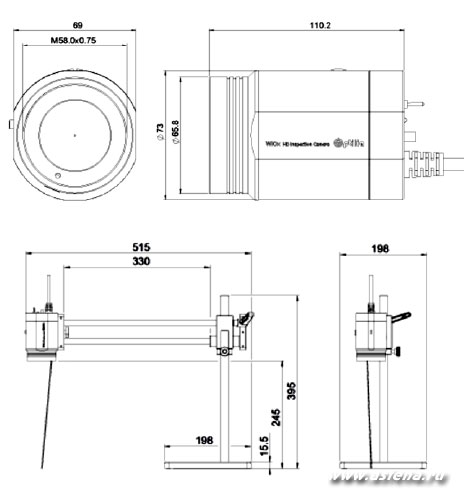

Габаритные размеры видеомикроскопа W10x-HD

Габаритные размеры видеомикроскопа W10x-HD

Комплект включает в себя:
камера с увеличением 1 -10х Full HD с лазерным указателем
Установочный CD диск с программой управления для ПК
Комплект управления с ПК камерами Full HD
Установочный CD диск с ПО управления W10x/W20x-HD
Y-кабель для подключения к ПК
Адаптер USB на RS-232
Руководство пользователя
Блок питания 5/12В, 30Вт с разъемом MiniDin
Инструкция пользователя
Штатив

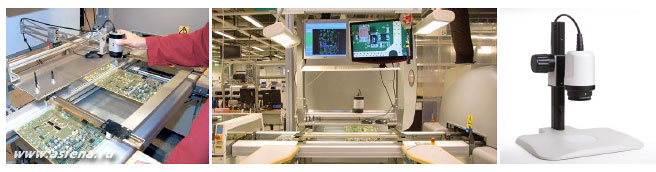

Области применения видеомикроскопа W10x-HD



Рекомендуем статью "Визуальный контроль качества пайки с помощью видеомикроскопа"
Производитель высококлассного видеомикроскопа высокого разрешения W10x-HD - компания (Optilia, Швеция)
Optilia




Технические данные W10x-HD

Параметры Значения
Графическая матрица 1/3'' CMOS, ~ 2 мегапикселя
Выходной видеосигнал Высокого разрешения 1080i/59.94(чересстрочная развертка), 1080i/50(чересстрочная развертка), 720p/59.94(прогрессивная развертка), 720p/50(прогрессивная развертка); PAL, NTSC
Оптика Широкоугольный переменный объектив 1х-10х, с автофокусировкой, F1.8 - F26
Фокусное расстояние (без макролинзы) 190 - 250мм
Фокусное расстояние (с макролинзой +3) 110 - 140мм
Фокусное расстояние (с макролинзой +5) 90 - 103мм
Фокусное расстояние (с макролинзой +10) 54 - 61мм
Видимые размеры объекта при 1х увеличении 230х130мм (2х на 22' мониторе)
Видимые размеры объекта при 5х увеличении 115х65мм (5х на 22' мониторе)
Видимые размеры объекта при 10х увеличении 23х13мм (20х на 22' мониторе)
Видимые размеры объекта при 20х увеличении 12х6.8мм (40х на 22' мониторе)
Видимые размеры объекта при 25х увеличении 10х5.5мм (50х на 22' мониторе)
Видимые размеры объекта при 35х увеличении 6.5х3.7мм (70х на 22' мониторе)
Управление Внешний блок управления или ПК со специальным ПО (через COM порт)
Основные настройки оптическое увеличение, фокус, диафрагма, яркость, контрастность, баланс белого, четкость, гамма, сохранение картинки, негатив, память настроек
Лазерный указатель LED лазер красного цвета, 0,5 мВатт, Laser Class 2
Входы/выходы Питание пост. Ток (5-pin MiniDin), Последовательный порт RS-232 (DB9-F), компонентный HD видеовыход Y/Pb/Pr (RCA), PAL/NTSC видеовыход (RCA)
Условия хранения -20° - +60° C, 5 - 90% ОВ, без конденсации
Условия эксплуатации 0° - +45° C, 5 - 90% ОВ, без конденсации
Питание Постоянный ток 12 В, макс 4.8 Ватт
Размеры, масса Ø 75х117мм, макс 850г
