Цифровой осциллограф BK Precision 2542

осциллограф BK Precision 2542

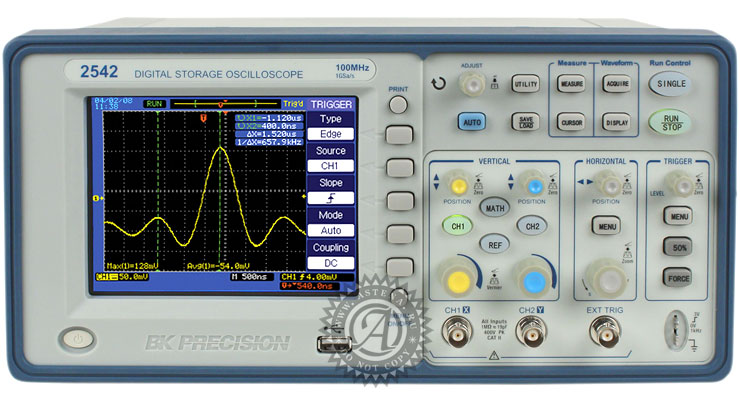

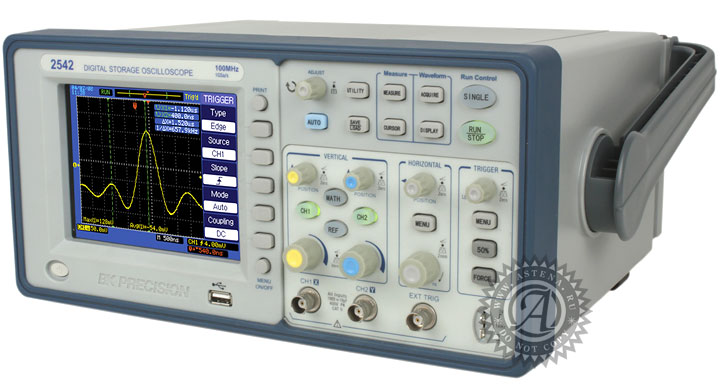

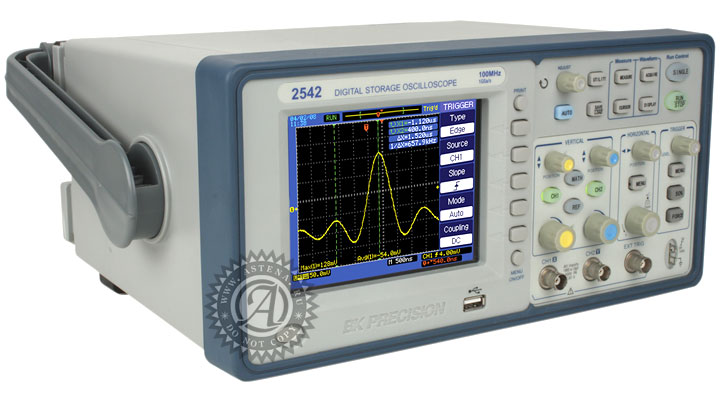

Цифровой запоминающий осциллограф BK Precision 2542

Двухканальный цифровой осциллограф моделей 2542 предлагает непревзойденное сочетание эффективности и стоимости. Аналоговые элементы управления вместе с функцией автоматических измерений обеспечивают легкость использования данного осциллографа. Расширенные функциональные возможности, такие как функция БПФ, цифровая фильтрация, испытания на соответствие маске, самописец сигналов сложной формы, задержанная развертка/масштабирование и режим автоматических измерений, дают пользователю мощные инструменты для отладки схем.
Осциллограф BK Precision 2542 поставляется вместе с программным обеспечением на базе ПК, что позволяет с легкостью фиксировать, сохранять и анализировать сигналы и результаты измерений. В отличие от других цифровых запоминающих осциллографов в данной ценовой категории, в комплект модели входит по два высококачественных пассивных пробника 150 МГц, которые не ограничивают полосу пропускания системы измерений.
Осциллограф 2542 идеально подходит для применения в сфере образования и профессионального обучения, для проектирования и отладки, облуживания и ремонта.

Функциональные возможности осциллографа 2542
Полоса пропускания 100 МГц, частота дискретизации в реальном масштабе времени 1 Гвыб/сек;
Глубина памяти по каждому каналу 4000 точек;
Цветной ЖК-дисплей;
Хост-порт USB на передней панели для флэш-накопителей USB в стандартной комплектации;
Интерфейс USB в стандартной комплектации;
Расширенные функциональные возможности включают в себя цифровой фильтр с регулируемыми пределами, функцию испытания на соответствие маске, самописец сигналов/режим воспроизведения;
24 вида автоматических измерений;
БПФ плюс 3 операции математической обработки в стандартной комплектации;
Расширенные возможности запуска, включая запуск по длительности импульса и по выбранной строке видеосигнала;
Многоязычный интерфейс пользователя;
ПО на базе ПК, позволяющее пользователю осуществлять дистанционное управление осциллографом, фиксировать, сохранять и анализировать данные о сигнале.


Стандартный комплект поставки: руководство пользователя; два пассивных пробника 150 МГц 10:1 (модель PR 37A); шнур питания; кабель интерфейса USB; установочный диск ПО Comsoft.

По отдельному заказу: выносная детекторная головка PR 32A; высоковольтный пробник PR 55.

Гарантия: 2 года.

BK Precision 2542

2542 BK Precision

Осциллограф 2542 BK Precision

Технические характеристики

Параметры Значения
Рабочие характеристики
Полоса пропускания 100 МГц
Реальновременная частота дискретизации (2 чередующихся канала) 1 Гвыб/сек
Каналы 2
Дисплей Диагональ 5,7 дюйма (145 мм) цветной, жидкокристаллический
Время нарастания < 3,50 нс
Память 4000 точек
Разрешение по вертикали 8 бит
Коэффициент отклонения по вертикали 2 мВ – 5 В/деление
Погрешность коэффициента усиления на постоянном токе ± 4 %
Максимально допустимое напряжение на входе 400 В пик CAT II (между сигналом и стандартным BNC-разъемом)
Динамический диапазон ± 8 деления от центра экрана
Ограничение полосы пропускания 20 МГц
Диапазон развертки 2,5 нс/деление – 50 с/деление (2534) 2 нс/деление – 50 с/деление (2540 и 2542)
Погрешность развертки 100 ppm
Связь по входу По постоянному току (DC); по переменному току (AC); заземление входа
Входной импеданс 1 МОм, 13 пФ
Масштабирование по горизонтали и по вертикали Растяжение или сжатие зафиксированной или динамической формы сигнала по горизонтали или по вертикали
Интерфейс ввода-вывода Хост-порт USB на передней панели поддерживает USB-накопители. USB-порт для подключения ПК (требует для использования включенное в комплект поставки ПО Comsoft)
Режимы сбора данных
Выборка Отображаются только данные выборки
Пиковое детектирование
Усреднение Усредненная форма сигнала. Число усреднений выбирается из ряда: 2, 4, 8, 16, 32, 128 или 256
Режим самописца Для уставок временной развертки от 500 мс/деление до 50 с/деление
Система запуска
Типы запуска По фронту, по длительности импульса, по видеосигналу*
Режимы запуска Автоматический, нормальный, однократный
Вид связи в тракте запуска DC (связь по постоянному току) AC (связь по переменному току) LF Reject (подавление низкочастотных помех) HF Reject (подавление высокочастотных помех)
Источник запуска Канал 1, канал 2, линия переменного тока, внешний, внешний/5
* Поддерживаются форматы PAL/SECAM, NTSC. Запуск по четному или нечетному полю, по всем строкам или по конкретной строке.
Курсоры
Типы Измерение амплитудных или временных параметров
Измерения DV, DT, 1/DT
Автоматическое измерение параметров сигнала
Временные параметры Длительность фронта (Rise Time) длительность среза (Fall Time) частота цикла (Cycle frequency) период (Period) длительность положительного импульса (Positive Pulse Width) длительность отрицательного импульса (Negative Pulse Width) задержка (Delay) фаза (Phase) X at Max (значение времени, соответствующее максимуму) X at Min (значение времени, соответствующее минимуму)
Амплитудные параметры MAX (макс. значение) MIN (мин. значение) Peak-Peak (размах) Average (среднее значение) Vrms (среднеквадратическое значение) High (верхний уровень) Low (нижний уровень) Amplitude (амплитуда) Cycle RMS (среднеквадратическое значение за период) Cycle Average (среднее значение за период) Overshoot (выброс за фронтом) Preshoot (выброс до фронта)
Параметры в частотной области Аппаратно реализованный частотомер обеспечивает считывание данных от источника запуска с 5-разрядным разрешением.
Математическая обработка сигналов
Математическая функция БПФ, сложение, вычитание, умножение, деление
БПФ Окна: Хэннинга, Хамминга, Блэкмена, прямоугольное окно или окно с плоской вершиной. Объем выборки 2048 точек
Автонастройка Автоматически устанавливает элементы управления вертикальным и горизонтальным каналами, а также условия запуска посредством нажатия одной клавиши
Дисплей
Режим индикации Дисплей 1/4 VGA (5,7 дюйма) цветная ЖК-матрица (320 х 240 точек) с 256 уровнями интенсивности цвета и с регулируемой яркостью и негативным изображением на экране
Формирование изображения Точечное, векторное
Послесвечение Выключено, неограниченное
Интерполяция Sin(x)/x, линейная
Формат отображения YT (напряжение канала от времени); XY (зависимость напряжения одного канала от другого)
Требования к питанию От 100 до 240 В переменного тока, макс. 50 вольт-ампер, от 47 Гц до 440 Гц
Условия окружающей среды
Температура Рабочая: от 0°С до +40 °С Для нерабочего состояния: от -20°С до +55 °С
Относительная влажность Рабочие условия: 95 % при температуре +40 °С Для нерабочего состояния: 90 % при температуре +55 °С
Высота над уровнем моря Для рабочего состояния: до 3000 м
Степень загрязнения Степень загрязнения 2 только для использования внутри помещений
Электромагнитная совместимость и эксплуатационная безопасность
ЭМС Осциллограф соответствует требованиям директивы Совета ЕС по ЭМС №2004/108/EC
Эксплуатационная безопасность EN61010-1:2001
Общие положения
Размеры Ш x В x Г 310 мм (Ширина) x 147 мм (Высота) x 269 мм (Глубина)
Масса 3,6 кг
