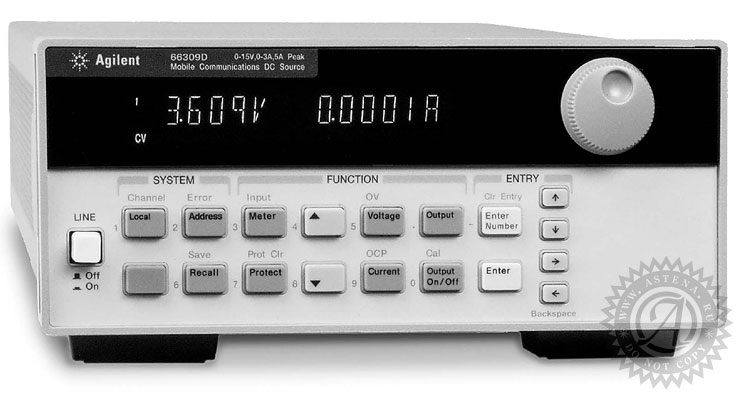

Источник питания 66309B/D Agilent Technologies

66309B/D источник питания для мобильных средств связи


Источник питания постоянного тока 66309B/D для мобильных средств связи

• Испытание беспроводных средств связи и устройств с батарейным питанием в НИОКР, при производстве и ремонте
• Увеличение производительности испытаний в 20-30 раз
• Высокая стабильность напряжения на коротких и длинных проводах нагрузки (до 6 м)
• Встроенная измерительная система для точного измерения тока, потребляемого от батареи
• Эмуляция батареи для моделирования внутреннего сопротивления батареи
• Простые в использовании графический интерфейс пользователя и средства анализа
• Анализатор разрядного тока

Компания Agilent Technologies предлагает семейство специализированных источников питания постоянного тока для мобильных средств связи, предназначенное для разработки и испытаний цифровых беспроводных устройств. Все модели являются источниками питания постоянного тока, обладающими возможностью отвода втекающего тока, быстрой переходной характеристикой и встроенной измерительной системой. Эти источники питания разработаны для решения уникальных проблем моделирования батарей и адаптеров/ зарядных устройств источников питания и измерения тока, потребляемого испытуемым устройством.


Преодоление проблем испытаний устройств с батарейным питанием

Цифровые устройства связи и цифровые устройства с батарейным питанием характеризуются потреблением тока в виде коротких пачек импульсов. Превосходные переходные характеристики по напряжению источников питания постоянного тока для мобильных средств связи компании Agilent позволяют избавиться от ненужных прерываний хода испытания, которые могли бы возникнуть из за запуска процедуры завершения работы испытуемых мобильных телефонов при низком уровне напряжения питания.

Возможности динамических измерений

Источники питания постоянного тока для мобильных средств связи компании Agilent имеют встроенную измерительную систему для точного измерения тока в различных режимах работы испытуемого устройства (режим передачи, активный режим, режим ожидания, выключенный режим). Измерения, выполняемые во время этих режимов, позволяют убедиться, что испытуемые устройства работают правильно, а батареи используются наиболее эффективно.

Моделирование батарей и зарядных устройств
Модели источников питания с одним выходом рекомендуется использовать при испытаниях в качестве замены основной батареи испытуемого устройства. Модели с двумя выходами используются для замещения основной батареи и источника питания зарядного устройства.

Функции эмуляции батарей

Источники питания 66319B/D и 66321B/D позволяют при испытаниях воспроизвести реальные условия использования. Функции эмуляции батарей являются очень важными, когда необходимо оценить срок эксплуатационный ресурс батареи или обнаружить неисправности испытуемого устройства. Эти источники питания моделируют эффекты внутреннего сопротивления батареи, позволяя эмулировать работу различных типов батарей, либо батарей в различных состояниях заряда.


Краткий перечень функций

Все источники питания серии 66300 компании Agilent обладают следующими функциями:

• Установление выходного напряжения без переходных процессов с использованием технологии быстрого установления выходной характеристики
• Программируемая компенсация выходного отклика для приспособления ко всем типам проводных конфигураций • Развитые динамические измерения с использованием цифровой обработки сигналов
• Два предела измерения микроамперных токов утечки/режима ожидания и токов на уровне нескольких ампер в режиме передачи
• Управление втекающим током для тестирования и калибровки зарядного устройства
• Расширенные средства защиты (в том числе, от незамкнутых контрольных выводов)
• Интерфейс GPIB, язык программирования SCPI, драйверы VXIplug & play.

Кроме того, модели 66319B/D и 66321B/D с более высокими характеристиками обладают следующими функциями:

• Программируемое выходное сопротивление позволяет эмулировать эффекты внутреннего сопротивления батареи
• Программирование отрицательного сопротивления позволяет компенсировать падение напряжения, которое возникает в проводниках между точками подключения
• Высокая стабильность напряжения на длинных проводах нагрузки (до 6 м)
• Отрицательный выброс переходного напряжения от номинала не более 30 мВ
• Дополнительный предел измерения тока для точного определения значений токов до 1 А
• Дополнительные измерения, обеспечиваемые анализатором разрядного тока (CCDF дополняющая интегральная функция распределения, долговременная регистрация данных разряда батареи)

Для упрощения использования источника питания в НИОКР и на ремонтных стендах компания Agilent предлагает дополнительный пакет программного обеспечения. Программное обеспечение 14565А для определения параметров устройств является графической утилитой и не требует программирования. Управление выходом источника питания и измерительной системой осуществляется непосредственно с экрана компьютера. Для быстрого и точного анализа тока батареи используется отображение графиков импульсного тока и результатов измерений на экране компьютера.

Производитель источника питания постоянного тока 66309B/D - компания Keysight Technologies (Agilent Technologies), США
Keysight Technologies

Технические характеристики

Параметры Значения
Число выходов 2
Выходное напряжение от 0 до 15 В
Выходной ток от 0 до 3 А
Пиковый ток (до 7 мс)
Динамическая измерительная система
Размер буфера 4096 точек
Интервал между выборками от 15 мкс до 31200 с
