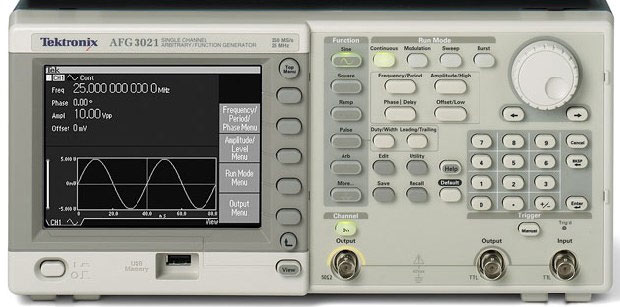

Генератор сигналов произвольной формы AFG3021 Tektronix
Особенности и преимущества
Синусоида до 25 МГц , 100 МГц или 240 МГц (все 12 стандартных типов сигнала)Режим генератора импульсов с отдельно регулируемыми длительностями переднего и заднего фронта (до 2.5. нс)
Сигнал произвольной формы: 14 бит, дискретизация 250 MS/s, 1 GS/s или 2 GS/s
Дисплей 5.6" обеспечивает отображение полной информации о параметрах и форме генерируемого сигнала
Русскоязычный интерфейс пользователя (всего 8 языков) – в традиционном для TEKtrONIX интуитивно понятном и удобном виде.
Модуляция: AM, FM, PM, FSK, PWM
Режим импульсной и непрерывной генерации
Имеющиеся в линейке 2 – х канальные модели помогут сэкономить место на столе и деньги
USB разъем на передней панели для подключения USB- флэш карт памяти, на которых можно хранить подготовленные к генерации сигналы.
Интерфейсы USB, GPIB и LAN
Область использования
Тестирование и проектирование электроникиМоделирование работы датчиков
Функциональное тестирование
Обучение и тренинг
Приборы нового семейства представляют собой комбинацию функционального генератора (генератора стандартных функций), программируемого генератора сигналов произвольной формы и генератора импульсов с регулируемой длительностью фронтов.Новые генераторы построены на базе новой технологии «генератор-на-чипе», использующей заказную КМОП-СБИС для реализации в одной микросхеме всех основных функций генератора, включая технологию DDS (Прямого цифрового синтеза сигнала), встроенной памяти, ЦАП, схемы модуляции, развертки и др. Это позволило фирме Tektronix предложить на рынок выдающиеся по параметрам устройства по вполне бюджетным ценам.
Каждая модель имеет большой (5,6 дюйма) ЖК-экран, отображающий одновременно все параметры генерируемого сигнала, включая пояснительный график. Удобный дружественный экранный интерфейс в стиле осциллографов tdS1000/2000/3000B существенно облегчает работу пользователя, особенно учитывая тот примечательный факт, что среди 8 языков экранного меню есть и РУССКИЙ!
По сравнению с существующими на рынке моделями AFG3000 представляет собой непревзойденное сочетание функциональности и возможностей, которое наверняка будет оценено инженерами и разработчиками всего мира.Генераторы могут работать в режимах непрерывной генерации, пачки импульсов, свипа, и модуляции (поддержка АМ, FM, PM, FSK, PWM).
 |
 |
Каналы прибора имеют «плавающие» выходы, что позволяет прикладывать сигнал генератора, не имея ограничений относительно распределения потенциалов, существующих в тестируемом устройстве. Пользователь может выбрать из 12 стандартных типов сигнала с частотой до 240 МГц (для синусоиды), построить свой собственный сигнал с помощью 14-битного ЦАП работающего с частотой до 2 ГГц, генерировать пачки импульсов с отдельно регулируемыми передними и задними фронтами в диапазоне от 625 с до 2.5 нс. Все инструменты имеют высокостабильную временную развертку с нестабильностью и дрейфом не более ±0,0001% в год!
2-х канальные модели в линейке AFG3000 обеспечивают полностью независимый выбор формы и частоты сигнала по каждому каналу. Объединив каналы, пользователь может формировать дифференциальный выходной сигнал. И напротив, если пользователю необходимо генерировать синхронные между собой сигналы более чем по 2-м каналам, два или более приборов AFG3000 могут синхронизироваться между собой с использованием технологии Master/slave.
AFG3000 имеет штатный интерфейс USB для подключения прибора к ПК, а также для сохранения и переноса подготовленных сигналов на внешнем USB- носителе. На старших моделях серии к USB добавляются порты GPIB и LAN.
Подключив прибор к ПК пользователь может легко создавать и редактировать формы сигнала для режима генератора сигналов произвольной формы с помощью программного пакета ArbExpress™. С его помощью на выходе генератора также можно воспроизвести осциллограмму, снятую цифровым запоминающим осциллографом.
Технические характеристики
| Параметры | Значения |
|---|---|
| количество каналов | 1 |
| Типы стандартных сигналов | Синус, прямоугольный меандр, импульс, пила, треугольный, Sin(x)/x, экспоненциальный подъем/спад, гаусс, лоренц, гиперсинус, постоянный сигнал, шум |
| Синусоидальный сигнал | |
| Полоса частот | от 1 мГц до 25 МГц |
| Амплитудная неравномерность (1 Vp-p): | |
| < 5 МГц от 5 МГц до 20 МГц от 20 МГц до 25 МГц от 25 МГц до 100 МГц от 100 МГц до 200 МГц |
±0.15 dB ±0.3 dB ±0.5 dB — — |
| Гармонические искажения (1 Vp-p): | |
| от 1 мГц до 20 кГц от 20 кГц до 1 МГц от 1 МГц до 5 МГц от 5 МГц до 10 МГц от 10 МГц до 25 МГц > 25 МГц |
< –70 dBc < –60 dBc < –50 dBc < –50 dBc < –40 dBc — |
| Коэф. Гармоничеких Искажений (КГИ) (DC – 20 кГц , 1 Vp-p) | < 0.2% |
| Паразитный сигнал (1 Vp-p): | |
| от 1 мГц до 1 МГц от 1 МГц до 25 МГц > 25 МГц |
< –60 dBc < –50 dBc — |
| Прямоугольный меандр | |
| Полоса частот | от 1 мГц до 12.5 МГц |
| Мин. время нарастания /спада | ≤ 18 нс |
| Частота повторения | от 1 мГц до 12.5 МГц |
| Длительность импульса | от 30 нс до 999 с |
| Регулируемое время нарастания/ фронта | от 18 нс до 625 с |
| Другие формы сигнала | |
| Полоса частот | от 1 мГц до 250 кГц |
| Шум, полоса частот (–3 dB) | 25 МГц |
| Постоянный уровень DC (при 50 Ом) | от –5 В до +5 В |
| Сигналы произвольной формы | |
| Полоса частот | от 1 мГц до 12.5 МГц |
| Энергонезависимая память | 4 формы |
| Длина сигнала: при частоте выборок | от 2 до 64 K: 250 MS/s |
| Разрешение по вертикали | 14 бит |
| Амплитуда при 50 Ом | от 10 mVp-p до 10 Vp-p |
| Точность | ±(1% установл. значения + 1 mV) |
| Смещение | ±5 Vpk AC + DC |
| Удаленное управление | USB 1.1 |
| Модуляция | |
| Тип модуляции | AM, FM, PM (амплитудная, частотная, фазовая) |
| Несущая | все типы сигнала, кроме Импульс, Шум, DC |
| Источник модуляции | Внутренний/внешний |
| Сигнал внутренней модуляции | синус, прямоугольник, пила, шум, сигнал произв. формы (ARB) |
| Частота внутренней модуляции | от 2 мГц до 50.00 кГц |
| Глубина AM-модуляции | от 0.0% до +120.0% |
| Минимальная девиация частотной модуляции | DC |
| Девиация фазы при фазовой модуляции | от 0.0° до +180.0° |
| Модуляция FM: Макс. пиковая девиация | |
| Синус Прямоугольный меандр ARB (Сигнал произв. формы) Другие |
2.5 МГц 6.25 МГц 5 МГц 100 кГц |
| Управление сдвигом частоты | |
| Несущая частота | все, кроме Импульса, Шума и DC |
| Источник | Внутренний / Внешний |
| Частота внутренней модуляции | от 2 мГц до 1.000 МГц |
| Число переключателей | 2 |
| Модуляция длины импульса (PWM) | |
| Источник | Внутренний / Внешний |
| Сигнал внутренней модуляции | синус, прямоугольник, пила, шум, ARB (пользовательский сигнал произв. формы) |
| Частота внутренней модуляции | от 2 мГц до 50.00 кГц |
| Девиация | от 0% до 50.0% периода импульса |
| Свип | |
| Сигнал | все, кроме Импульса, Шума и DC |
| Тип | линейный, логарифмический |
| Время свипирования/удержания/возврата | от 10 мс до 100 с |
| Минимальная частота старт/стоп | 1 Гц |
| Максимальная частота старт/стоп: | |
| Синус Прямоуголь. меандр ARB (Сигнал произв. формы) Другие |
25 МГц 12.5 МГц 12.5 МГц 200 кГц |
| Пачка | |
| Сигналы | все, кроме Шума и DC |
| Тип | по сигналу запуска, по стробу (от 1 до 1,000,000 циклов или бесконечно) |
| Скорость внутреннего запуска | от 1.000 мс до 500.0 с |
| Источники строба и запуска | внутренний, внешний, сигнал по интерфейсу удаленного управления |
| Внешние входы | |
| Вход модуляции, канал 1, канал 2 | от DC до 25 кГц , ±1 В, 10 кОм |
| Вход внешнего запуска / стробирования пачки | TTL, 10 кОм |
| Вход внешнего генератора опорной частоты | 10 МГц –100 mVp-p до 5 Vp-p,1 кОм |
| Доп. внешний вход канала 1 – от DC до 10 МГц, от –1 V до +1 V (DC + пикAC), 50 Ом. (Только для AFG3101, AFG3102, AFG3251, AFG3252) | |
| Внешние выходы | |
| ыход синхронизации канала 1 | TTL, 50 Ом. 10 МГц |
| Выход опорного генератора | 10 МГц - 1.2 Vp-p, 50 Ом (только AFG3101, AFG3102, AFG3251, AFG3252) |
| Общие характеристики | |
| Разрешение установки частоты | 1 мкГц или 12 цифр |
| Добавление внутреннего шума | от 0% до 50% установленной амплитуды |
| Главный выход | 50 Ом |
| Источник внутренней опорной частоты – стабильность | ±1 ppm (0,0001%), при температуре от 0 °C до 50 °C |
| Временной дрейф | ±1 ppm(0,0001%) в год |
| Источник питания | от 100 до 240 V, от 47 до 63 Гц или 115 V, 360 до 440 Гц |
| Потребляемая мощность | 120 Вт |
| Дисплей | 5.6" монохромный ЖКИ |
| Габариты, мм. | 156х329х168 |
| Вес | 4.5 кг |
| Рабочий диапазон температур | 0 °C до +50 °C |
| Температура хранения | от –30 °C до +70 °C |
| Стандартная комплектация | CD-ROM с руководством пользователя на русском языке на CD-ROM, сервис-мануалом и программным пакетом ArbExpress™, сетевой шнур, сертификат калибровки NIST (США) |
