Выберите конфигурацию вашего осциллографа InfiniiVision серии 2000 X
Шаг 1.
Выбор полосы пропускания и количества каналов

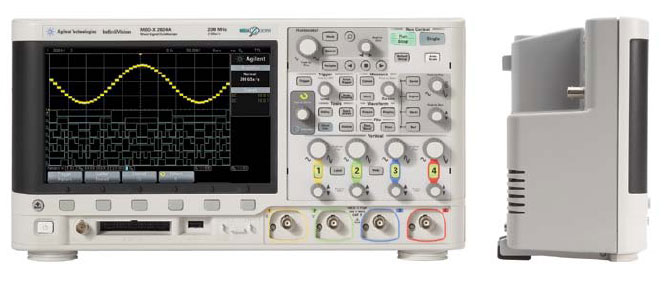

Осциллографы InfiniiVision серии 2000 X
| DSOX2002A MSOX2002A |
DSOX2004A MSOX2004A |
DSOX2012A MSOX2012A |
DSOX2014A MSOX2014A |
DSOX2022A MSOX2022A |
DSOX2024A MSOX2024A |
|
|---|---|---|---|---|---|---|
| Полоса пропускания | 70 МГц | 100 МГц | 200 МГц | |||
| Аналоговые каналы | 2 | 4 | 2 | 4 | 2 | 4 |
| Цифровые каналы (MSO) | 8 интегрированных цифровых каналов | |||||
Шаг 2.
Оснастите осциллограф приложениями, экономящими ваше время и деньги
| Приложения | Серия 2000 Х |
|---|---|
| WaveGen (встроенный генератор сигналов стандартной формы) | DSOX2WAVEGEN |
| Комплект преподавателя | DSOXEDK |
| Тестирование по маске | DSOX2MASK |
| Сегментированная память | DSOX2SGM |
Шаг 3.
Выбор пробников
| Пробники | Серия 2000 Х |
|---|---|
| N2862B – пассивный пробник, 150 MГц, 10:1 | По одному на канал в стандартном комплекте для моделей 70 и 100 МГц |
| N2863B – пассивный пробник, 300 MГц, 10:1 | По одному на канал в стандартном комплекте для моделей 200 МГц |
| N6459-60001 – 8-канальный логический пробник и набораксессуаров | В стандартном комплекте для моделей MSO или в комплекте с обновлением DSOX2MSO |
| N2889A – пассивный пробник, 350 MГц, 10:1/1:1 | Опционально |
| 10070D – пассивный пробник с идентификационными бирками, 20 MГц, 1:1 | Опционально |
| 10076A – высоковольтный пассивный пробник с идентификационными бирками, 250 MГц, 100:1, 4 кВ | Опционально |
| N2791A – высоковольтный дифференциальный пробник, 25 MГц, ±700 В | Опционально |
| N2792A – дифференциальный пробник, 200 MГц, 10:1 | Опционально |
| 1146A – пробник пост./перем. тока, 100 кГц, 100 A | Опционально |
Шаг 4.
Добавьте последние штрихи
| Рекомендуемые аксессуары | Серия 2000 Х |
|---|---|
| Модуль интерфейса LAN/VGA | DSOXLAN |
| Модуль интерфейса GPIB | DSOXGPIB |
| Комплект для установки в стойку | N6456A |
| Мягкая сумка для переноски и защитная крышка передней панели | N6457A |
| Руководство по эксплуатации, брошюра | N6458A |
