APR-SCORPION (APR-1200-SRS) - паяльная система для BGA

APR-1200-SRS



APR-SCORPION (APR-1200-SRS) - паяльная система для BGA


Конвекционная паяльная система APR-SCORPION с паяльной и установочная головкой (METCAL, США)

Конвекционная станция для ремонта и монтажа BGA/CSP APR Scorpion является более экономичной, но не менее качественной альтернативой APR-5000-DZ. Система имеет модульную конструкцию. Самая доступная версия – APR-1000-SRS, дополненная оптической системой позиционирования с 2-мя матрицами – APR-1100-SRS, а головкой для точной установки компонента – APR-1200-SRS, с моторизированным приводом головки для особо точной установки APR-1200A-SRS.

Новейшее программное обеспечение с технологией Micro Oven™ поможет составить правильный термопрофиль и имеет дружественный интерфейс. Программа позволяет менять параметры термопрофиля прямо во время работы станции. Графики температур отображаются на мониторе в реальном времени.

Так же стоит отметить высококлассную оптическую систему позиционирования с двумя независимыми матрицами, не требующую регулярных калибровок. Подсветка верхней камеры имеет синий оттенок для удобства различия компонента и платы на мониторе.

Держатель плат имеет открытую конструкцию, что позволит работать с большими и нестандартными платами, такими как материнские платы ПК и ноутбуков.

Особенная программа

  • Функция автоматического составления термопрофиля Micro Oven™
  • Возможность изменять целевые точки термопрофиля, время зон «на лету»
  • Отображение контрольных графиков контрольных температур в реальном времени
  • Сохранение термопрофилей во встроенном ПК и передача по USB
  • Понятный графический интерфейс
  • Простая калибровка нагревателей
  • Система пользователей с правами с парольной защитой

Система позиционирования

  • Двойная, цветная Full HD камера с увеличением 50х
  • Не требует калибровки
  • Раздельная LED подсветка
  • Поле зрения 45х45мм, 25x25мм для модели APR-1200A-SRS-MOB

В комплект входит

  • VNZ-01..VNZ-12 Вакуумные присоски 1,5,8,12мм
  • UBS-APR-XL Держатель платы с основанием
  • APR-TC3 Миниатюрные термопары (3 штуки)
  • 19782 Настраиваемый центрирующий держатель компонента
  • Встроенный ПК с предустановленным управляющим ПО, кабели, инструкция пользователя

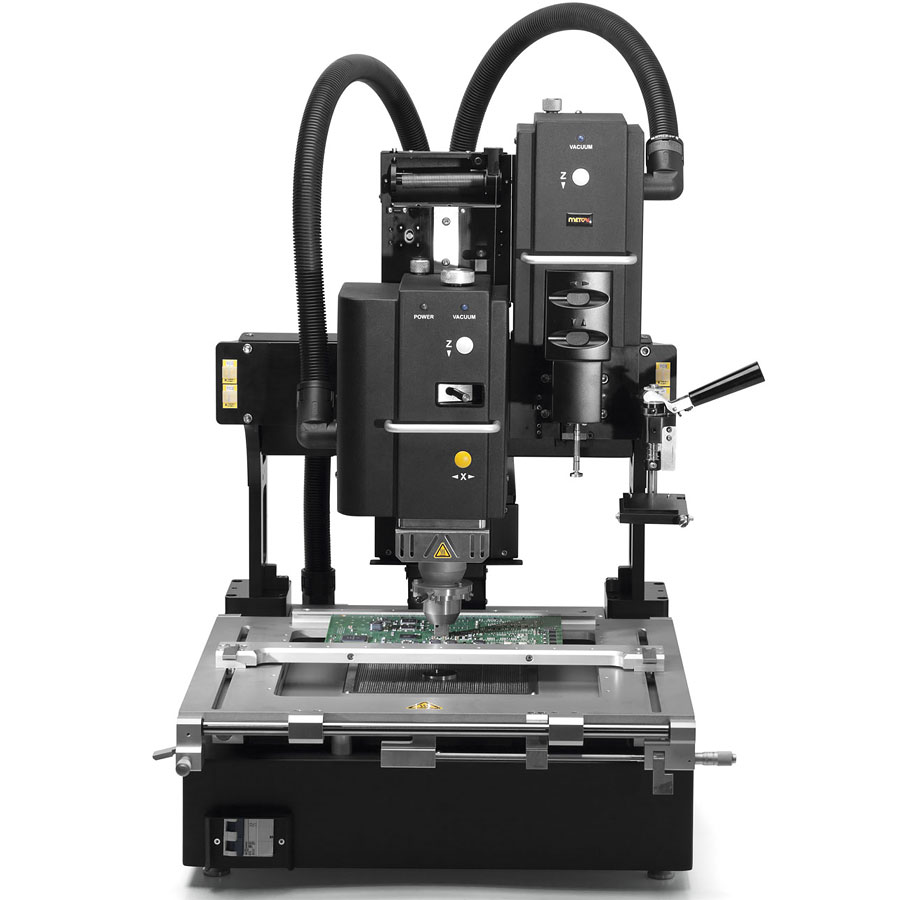

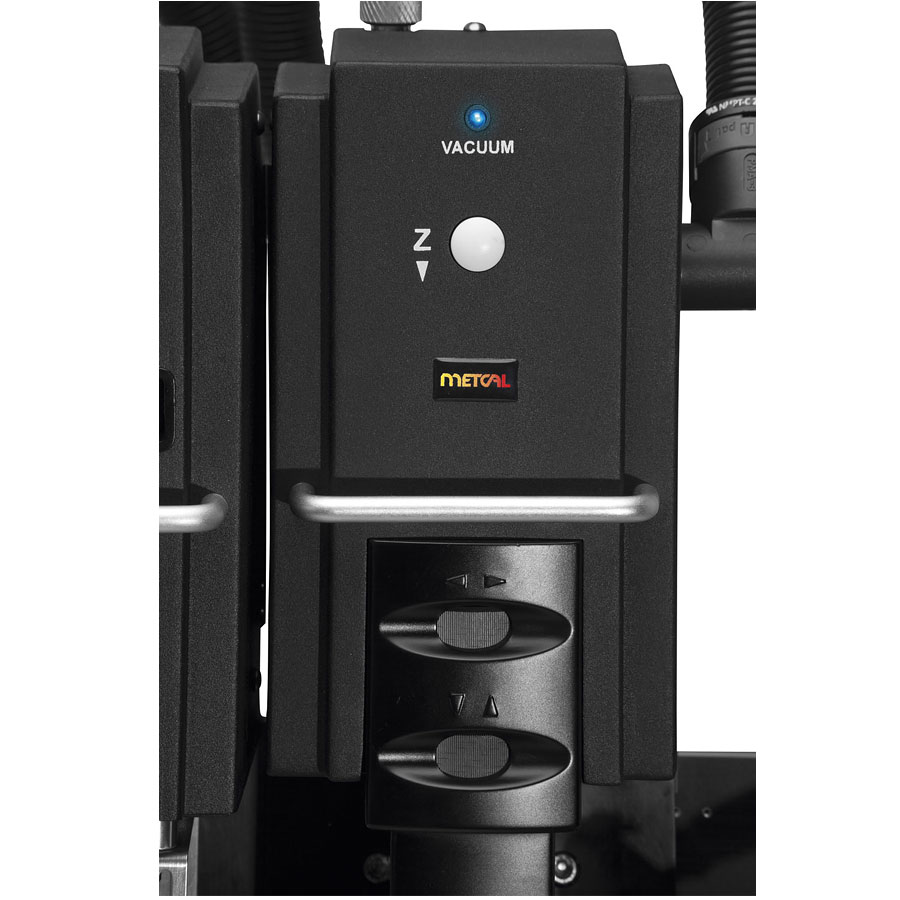

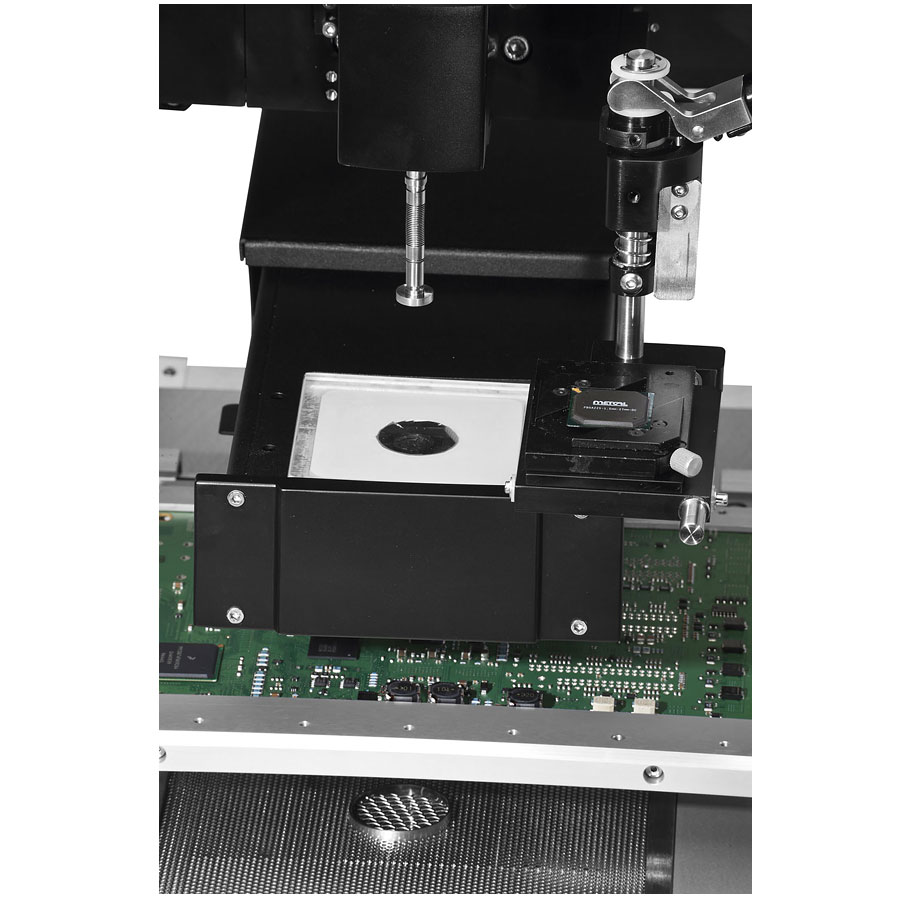

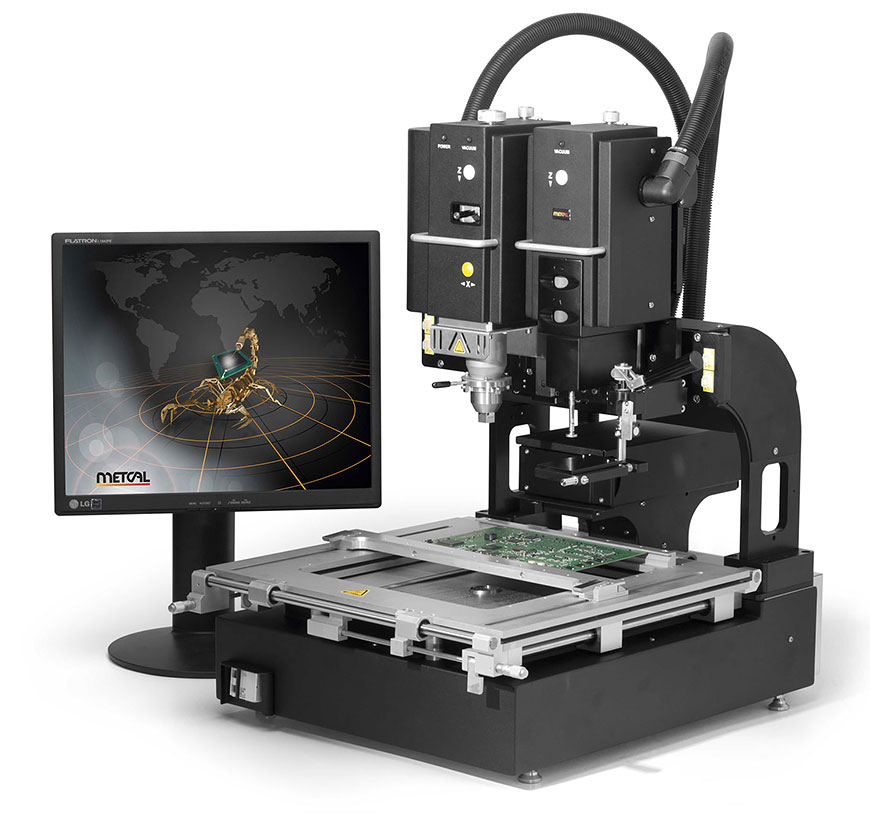

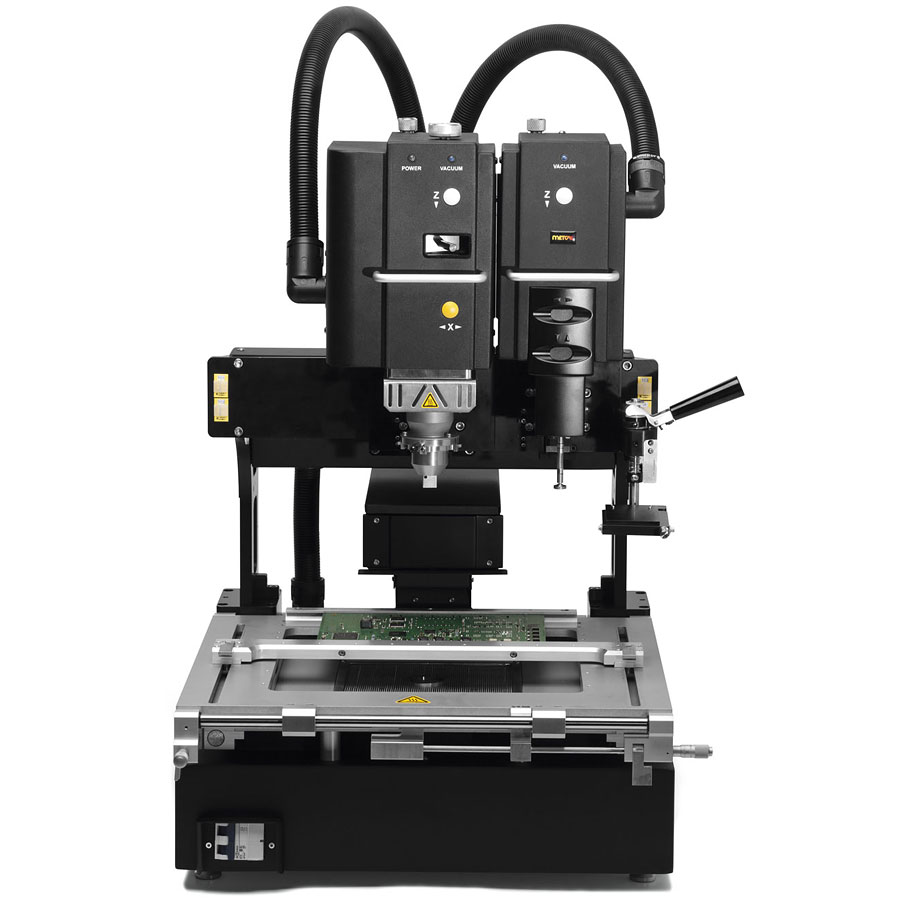

Фотографии прецизионной системы для BGA APR-1200-SRS

Конвекционная паяльная система APR-SCORPION с паяльной и установочная головкой Конвекционная паяльная система APR-SCORPION с паяльной и установочная головкой Прецизионная система для BGA APR-1200-SRS Прецизионная система для BGA APR-1200-SRS

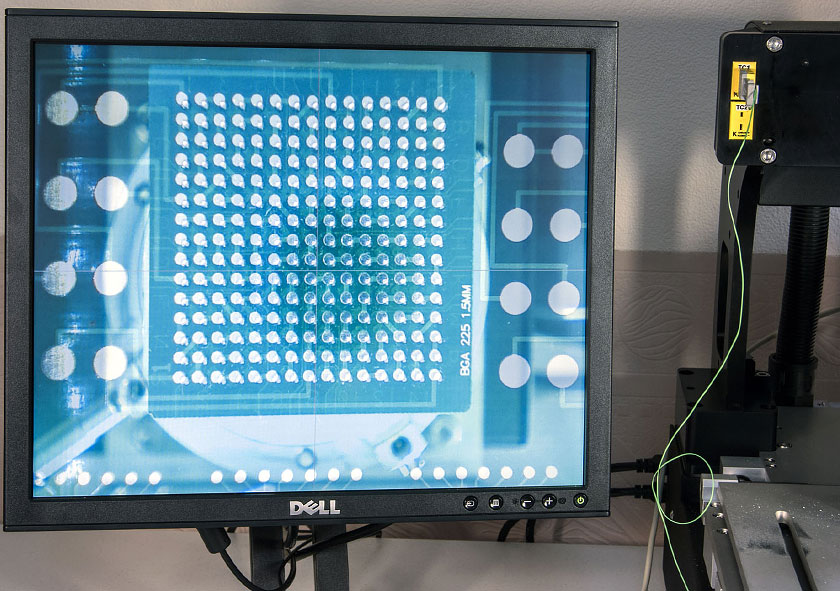

Цветная Full HD камера с увеличением 50х

Цветная Full HD камера с увеличением 50х

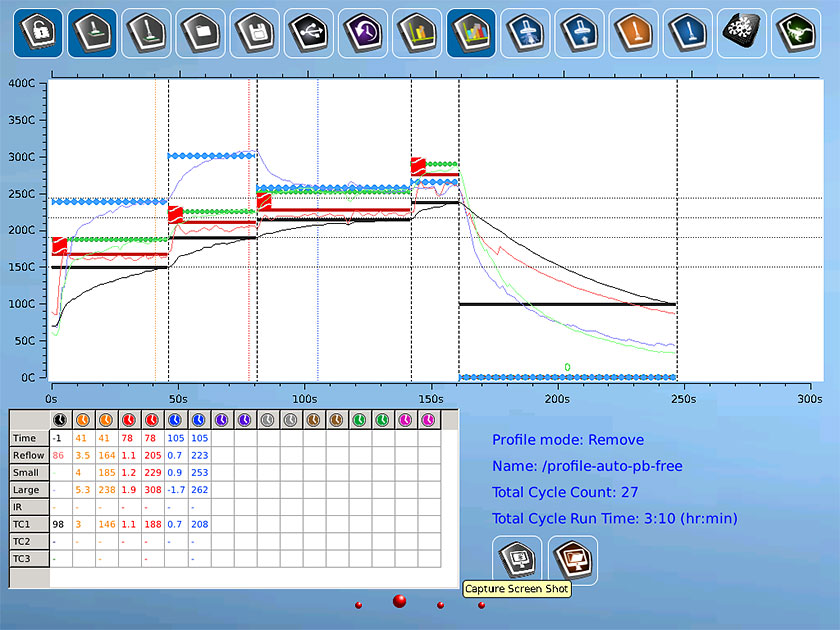

Отображение контрольных графиков контрольных температур в реальном времени

Отображение контрольных графиков контрольных температур в реальном времени

Производитель конвекционной паяльной системы APR-SCORPION (артикул APR-1200-SRS) - компания METCAL (OKi), США
METCAL

Технические данные APR-1200-SRS

Параметры Значения
Электропитание 200-240 В AC, 50/60 Гц, 15 А одна фаза
Габариты 457 мм х 559 мм х 660 мм
Вес 63.5 кг
Подходит для Демонтаж/монтаж/ремонт BGA/CSP
Воздушный поток Предустановка на 8,16,24 л/мин
Тип Конвекционная ремонтная станция
Мощность нагревателя Внутренний подогреватель 900 Вт; Внешний подогреватель 1800 Вт; Верхний нагреватель 550 Вт
Потребляемая мощность 2600 Вт
Контроль температуры По термопарам К-тип или бесконтактному пирометру
Максимальные температуры Конвекционная головка 400°C; Подогреватели 350°C
Помпа Встроенная помпа 24 В
Захват компонента Максимальные размеры 45 мм х 45 мм; Минимальные размеры 0.51 мм х 0.25 мм; Максимальная масса 55 г.
Максимальные размеры платы 343 мм х неограничено
Рабочая область 304 мм х 406 мм
Максимальная толщина платы 6 мм
Позиционирование Видимая область 45 мм х 45 мм
Пайка по термопрофилю Да
Обратная связь по датчику температуры на плате Да
