Антистатический тканевый браслет БА-Т

Антистатический тканевый браслет БА-Т



Браслет антистатический тканевый БА-Т


Браслет антистатический тканевый БА-Т

Антистатический браслет БА-Т предназначен для заземления человека при работе с чувствительными к электростатическом разряду электронными компонентами.

Основная задача антистатического браслета сделать так, чтобы сотрудники работающие с электронными компонентами находились под одним и тем же электрическим потенциалом с ними. Необходимо соединять как персонал, так и чувствительные к электростатическому разряду компоненты с землей или общей соединительной точкой, например через узел заземления А3146

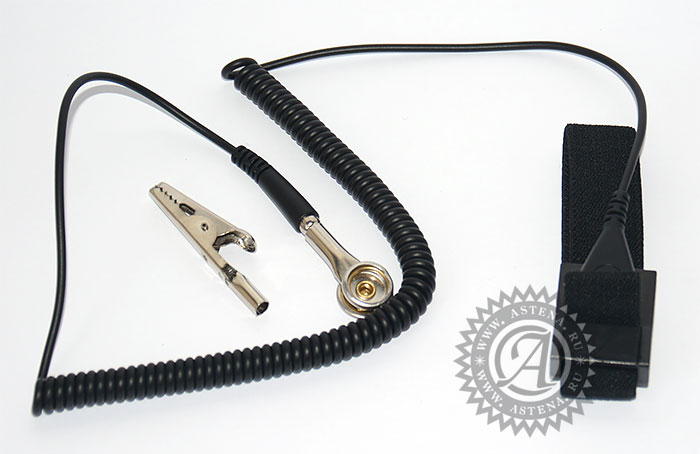

Браслет антистатический включает в себя непосредственно сам тканевый браслет, который закрепляется на запястье сотрудника и провод (гарнитуру) заземления, который подключается к «земле».

Конструкция антистатического браслета предусматривает наличие встроенной в застежку браслета металлической пластины, изготовленной из нержавеющей стали. Данная пластина необходима для контакта браслета с кожей человека. Антистатический браслет изготавливается из тканевого эластичного волокна с электропроводными волокнами. Эластичная ткань обеспечивает удобство при ежедневной работе. Застежка браслета фиксирует необходимый размер и обеспечивает плотное прилегание браслета к запястью сотрудника.

Составной частью антистатического браслета является провод заземления, который соединяет браслет с «землей». Изготовлен он из изолированного провода, один конец которого подключается к браслету, а второй к соединительной точке «земле». Заземляющий провод содержит резистор 1,0-10ГОСТ Р 53734.5.2-2009 (МЭК 61340-5-2:2007) Электростатика. Защита электронных устройств от электростатических явлений. Руководство по применению Ом, впаянный в провод рядом с точкой соединения провода с браслетом, который ограничивает ток. Провод имеет вид спирали, которая при необходимости растягивается увеличивая длину провода. Длина провода в растянутом положении — 1,9 метра.

Браслет антистатический БА-Т соответствует требованиям стандарта ГОСТ Р 53734.5.1-2009 (МЭК 61340-5-1:2007) Электростатика, защита электронных устройств от электростатических явлений. Для обеспечения электростатической безопасности электронных устройств наша компания рекомендует комплексный подход, в виде дополнительного использования сотрудниками антистатической одежды и обуви, антистатических стульев, а также антистатических напольных покрытий.

Браслет антистатический тканевый БА-Т



Характеристики ESD-браслета БА-Т:

  • Ткань эластичная, гипоаллергенная
  • Регулировка размера браслета от 15 мм до 150 мм (диаметр)
  • Ширина браслета 20 мм
  • Регулировка размера с помощью застежки
  • Гарнитура заземления со встроенным резистором
  • Цвет: черный, темно красный
  • Цвет провода — черный

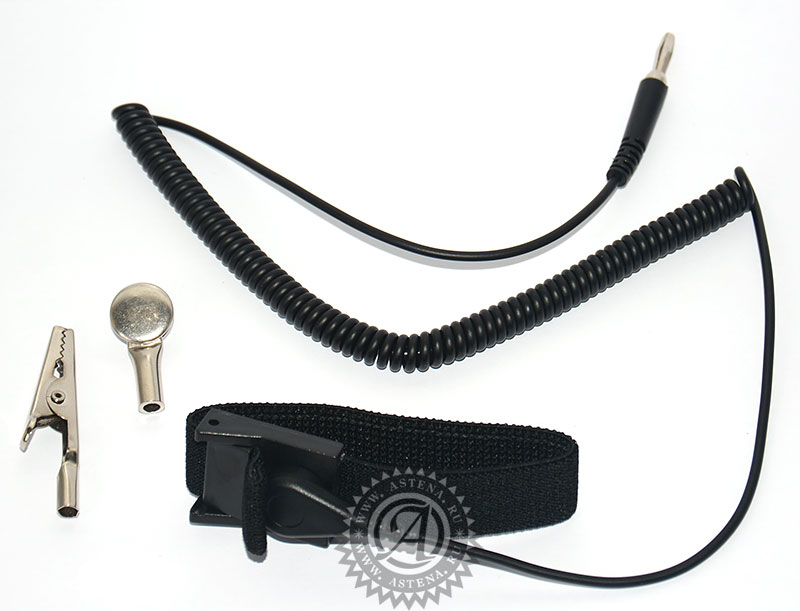

В комплект поставки браслета антистатического БА-Т входит:

1. Браслет антистатический со штекером - 1 шт.
2. Кнопка 10 мм - 1 шт.
3. Зажим "крокодил" - 1 шт.
4. Провод заземляющий длиной 150 мм с кнопкой 10 мм и штекером - 1 шт.
5. Инструкция - 1 шт.

Инструкция по использованию

  • Наденьте браслет на руку. Потяните за свободный конец браслета так, чтобы браслет плотно прилегал к руке.
  • Защелкните механизм, фиксирующий ленту браслета.
  • Подсоедините провод браслета к узлу заземления (кнопка 10 мм, штекер или зажим типа "крокодил").
