Система визуального контроля для BGA-001
Превосходное качество изображения для быстрой инспекции, измерения и документирования скрытых паяных соединений BGA, µBGA, компонентов FipChip, CSP, CGA и SMD
Особенности:
- Камера высокого разрешения 5.0 Мпикс с быстрым интерфейсом USB3.0
- Для проверки BGA сбоку - сменный объектив 90° со встроенной стерео подсветкой
- Для проверки платы сверху - сменный объектив 8-80x (опция)
- Волоконно-оптическая фоновая подсветка с мощным светодиодами
- Фоновая боковая подсветка с микропризмами на кронштейне (опция)
- Штатив с плавным ходом и подпружиненным механизмом защиты
- Кронштейн с поворотом ± 90° всей камеры
- Прецизионный XY-столик с микрометрами и магнитными штифтами (опция)
- В комплекте программа INSPECTIS© Basic для просмотра и сохранения изображений и бесконтактных измерений

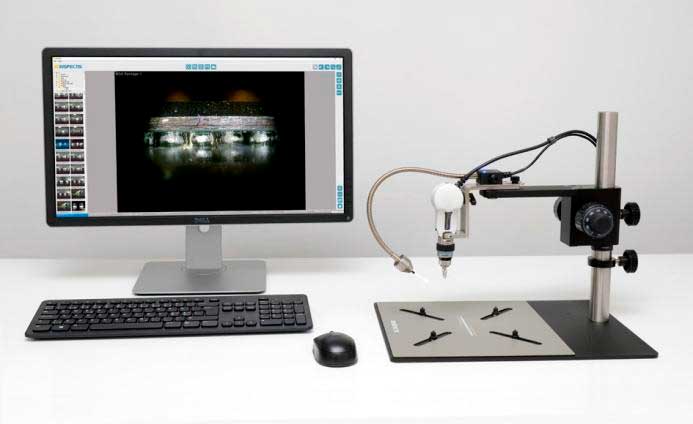

Инспекционная установка Inspectis BGA оснащена самой миниатюрной оптической головкой с оптикой высокой точности, встроенной подсветкой и 5,0-мегапиксельной камерой, мощной фоновой подсветкой, установленной на компактном жестком штативе с плавающим столиком XY.
Система Inspectis BGA создает изображения с высоким разрешением из областей с чрезвычайно малым зазором между корпусами BGA, µBGA, CSP, CGA и FlipChip с зазором до платы всего 40 микрон!

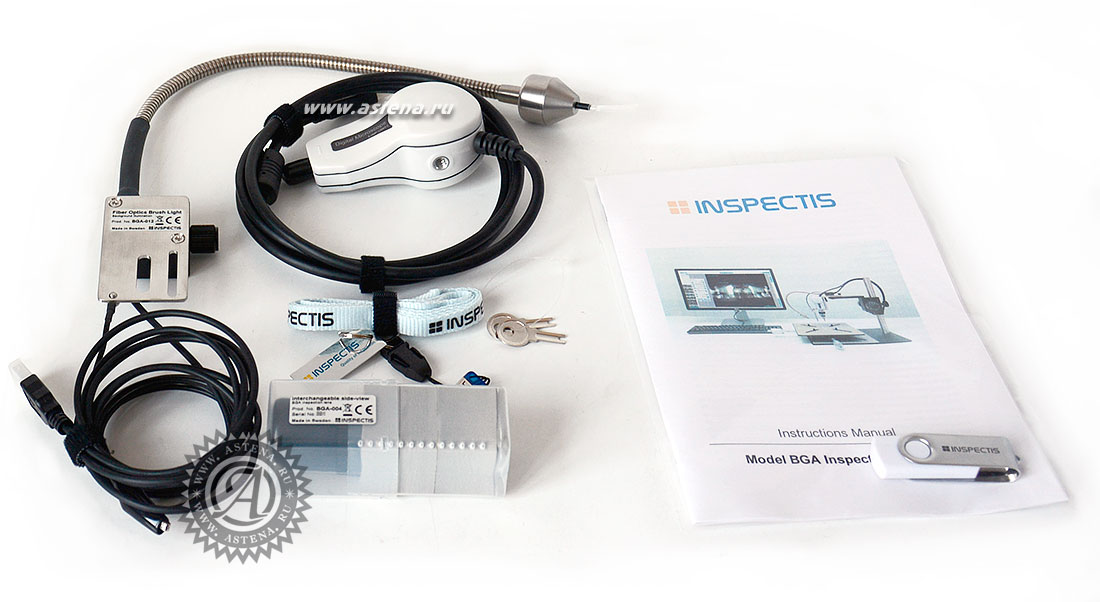

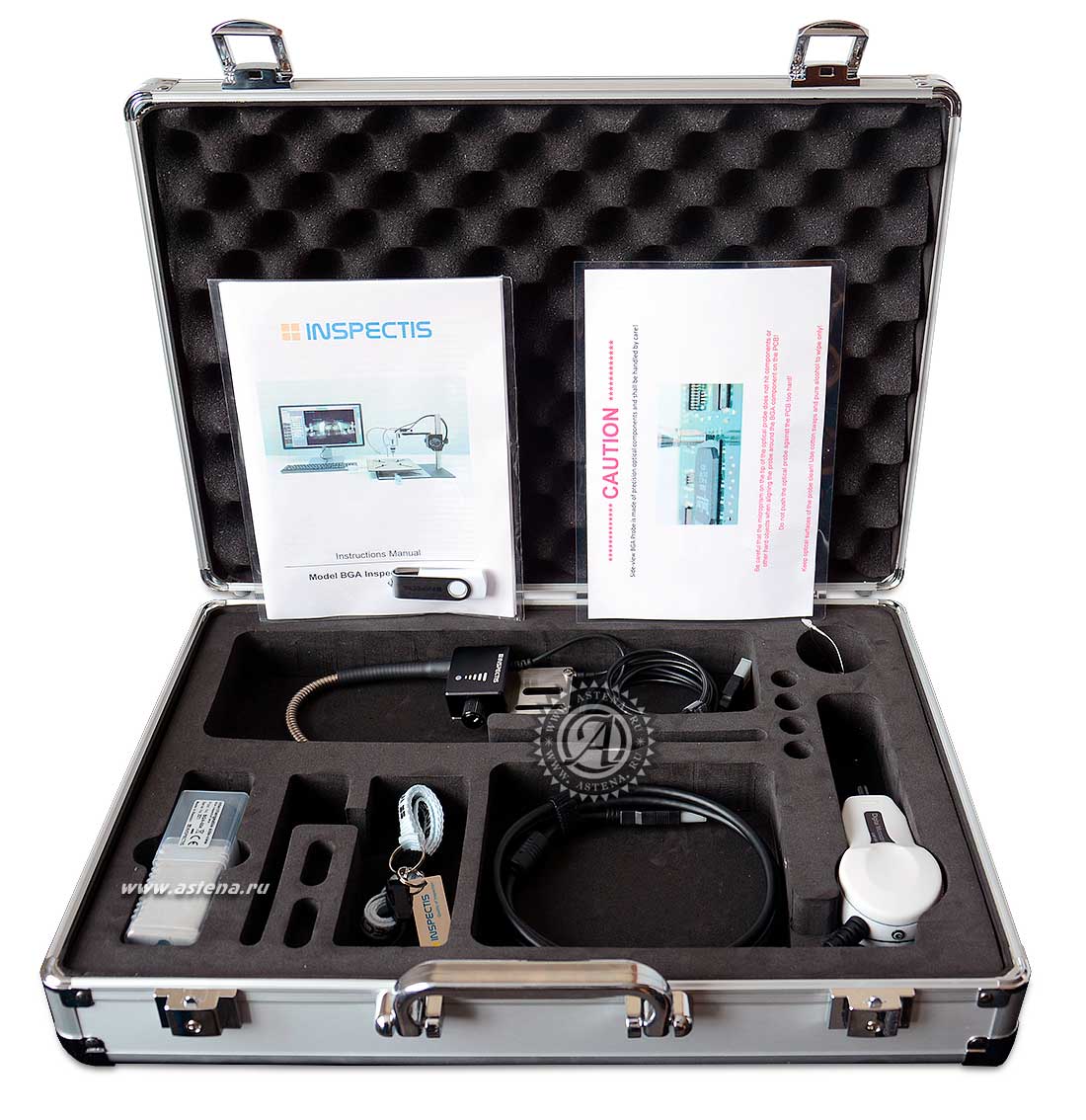

Комплект поставки системы визуального контроля Inspectis BGA, Basic (BGA-001)
В комплект входит:
- Цифровой видеомикроскоп, 5MP, USB3.0
- ПО INSPECTIS© Basics BGA
- Объектив бокового зрения INSPECTIS BGA standard арт. BGA-004
- Волоконная подсветка на светодиодах с регулятором яркости арт. BGA-012
- Штатив с мягким ходом для микроскопа BGA средний арт. BGA-016
- Магнитные фиксаторы (4 шт.)
Обратите внимание, что монитор и ПК в комплект поставки не входят и приобретаются дополнительно.
Характеристики
| Параметры | Значения |
|---|---|
| Бренд | Inspectis (Швеция) |
| Производство | Швеция |
| Артикул | BGA-001 |
| Габариты | 400 (Д) x 295 (Ш) x 385 (В) мм |
| Вес | 9.2 кг |
| Комплектация | Комплект с аксессуарами без ПК |
| Разрешение | 2592×1944 (5 MP) @15 fps, 2000 x 1500 (3MP) @15 fps, 1920 x 1080 (Full HD) @ 15fps |
| Интерфейс | USB3.0 / USB3.1 Gen 1 (обратная совместимость с USB 2.0) |
| Увеличение* | ~ 10x - 200x на мониторе 24” |
| Управление | Через ПО в комплекте |
| Захват изображения | Через ПО в комплекте |
| Антистатическое исполнение ESD | Да |
*Значения увеличения указаны при использовании монитора 24"
