Генератор функций 4011A (BK Precision, США)
Диапазон частот 0,5 Гц – 5 МГц
Выходные сигналы синусоидальной, прямоугольной, треугольной, импульсной и пилообразной формы
Грубая и точная настройка
4-разрядный светодиодный дисплей
Регулируемая скважность
Регулируемое смещение DC

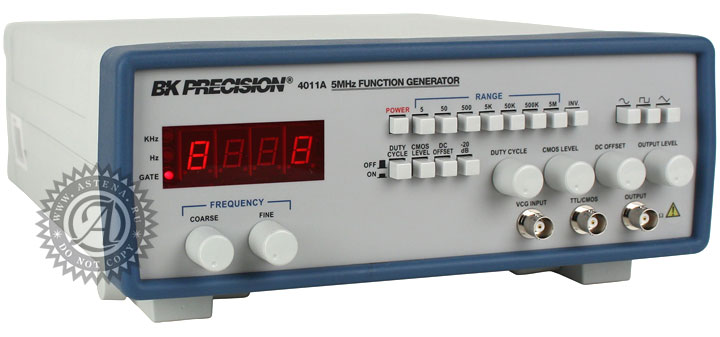

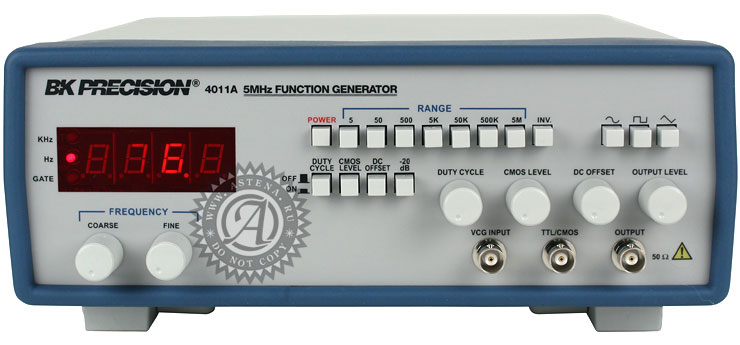

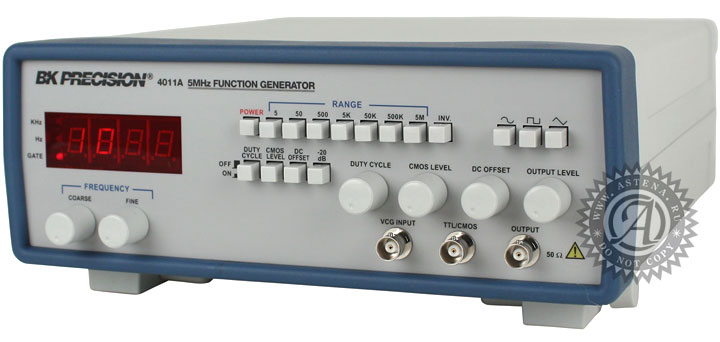

Генератор 4011A BK Precision
Производитель генератора функций 4011A - компания BK Precision (США)
Технические характеристики
| Параметры | Значения |
|---|---|
| Частотные характеристики | |
| Формы сигнала | Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный |
| Диапазон | 0,5 Гц - 5 МГц в 7 диапазонах |
| Разрешение | 4 разряда |
| Точность шкалы | Нет данных |
| Диапазон настройки | Грубой: 10:1; Точной: ± 5% грубой настройки |
| Регулируемая скважность | 15:85:15, плавная регулировка |
| Режимы работы | Нормальный, VCG |
| Характеристики выходного сигнала | |
| Импеданс | 50 Ом ± 10% |
| Уровень | 20 В пик-пик (в разомкнутую цепь); 10 В пик-пик на нагрузке 50 Ом |
| Амплитуда | Регулируемая; обычно, в диапазоне 20 дБ |
| Затухание | - 20 дБ ± 1 дБ |
| Смещение DC | Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на 50 Ом |
| Синусоидальный сигнал | Искажение: ≤ 3% @ 1 кГц; Сглаженность: ± 5% (0,45 дБ) |
| Прямоугольный сигнал | Симметрия: 0,5 Гц - 100 кГц ≤ 2%. Время нарастания: ≤ 120 нс |
| Треугольный сигнал | Линейность: ≤ 98% до 100 кГц, ≤ 95% до 2 МГц |
| ТТЛ-выход | |
| Уровень | 0,8 В - 2,4 В |
| Время нарастания | ≤ 20 нс (модель 4011А); ≤ 50 нс (модель 4010А) |
| Скважность | Обычно, 50% |
| КМОП-выход | |
| Макс. частота | 2 МГц |
| Уровень | 4 В – 14 В ± 0,5 пик-пик, плавная регулировка |
| Время нарастания | ≤ 120 нс |
| Входной сигнал | |
| Входное напряжение | 0-10 В ± 1 В вызывает изменение частоты 100:1 |
| Импеданс | 10 кОм ± 5% |
| Частотомер | |
| Погрешность | Точность временной базы ± 1 импульс |
| Точность временной базы | ± 10 ppm (23 °С ± 5 °С) |
| Дисплей | 4-разрядный, светодиодный |
| Источник электропитания | 120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка |
| Размеры | 4,5 x 11,75 x 10,375 (114 x 298 x 264 мм) |
| Масса | 4 фунта (1,8 кг) |
| Принадлежности | |
| Входит в объем поставки: | Выходной кабель с разъемом типа BNC для зажимов типа «крокодил», руководство по эксплуатации, сумка для переноски (не включена в комплект поставки) LC-40. |
