BK Precision 4012A - генератор развертки, 5 МГц
Особенности генератора 4012A
Диапазон частот 0,5 Гц – 5 МГц
Выходные сигналы синусоидальной, прямоугольной, треугольной, импульсной и пилообразной формы
Грубая и точная настройка
4-разрядный светодиодный дисплей
Линейное и логарифмическое свипирование
Регулируемая скважность
Регулируемое смещение DC
Выходной сигнал с регулируемой амплитудой плюс аттенюатор 20 дБ
Выход 20 В пик-пик на разомкнутом контуре (10 В пик-пик на нагрузке 50 Ом)

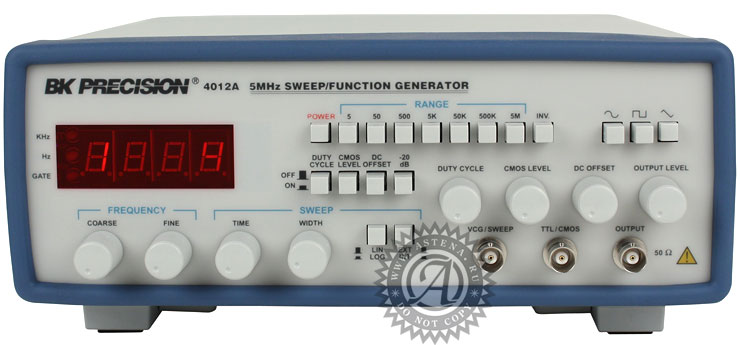

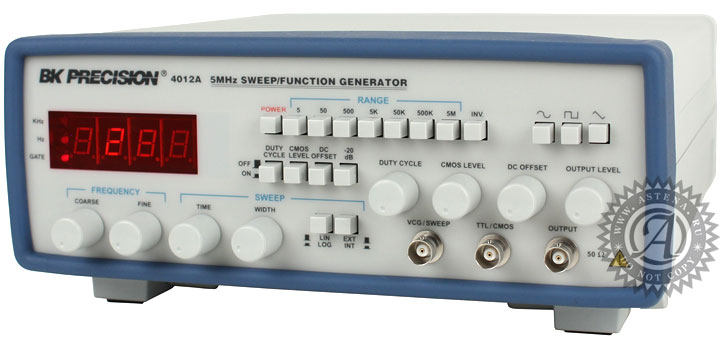

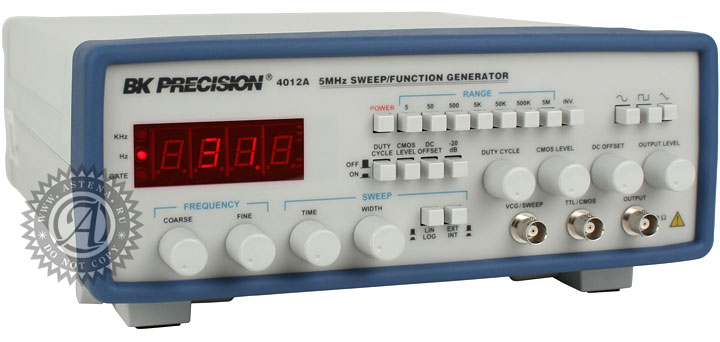

Генератор 4012A BK Precision
Производитель генератора функций 4012A - компания BK Precision (США)
Технические характеристики
| Параметры | Значения |
|---|---|
| Частотные характеристики | |
| Формы сигнала | Синусоидальный, прямоугольный, треугольный, импульсный (±) и пилообразный |
| Диапазон | 0,5 Гц - 5 МГц в 8 диапазонах |
| Разрешение | 4 разряда |
| Диапазон настройки | 10:1 |
| Точная настройка | ± 5% уставки грубой настройки |
| Регулируемая скважность | 15:85:15, плавная регулировка |
| Режимы работы | Нормальный, свипирование, VCG |
| Характеристики выходного сигнала | |
| Импеданс | 50 Ом ± 10% |
| Уровень | 20 В пик-пик (в разомкнутую цепь); 10 В пик-пик на нагрузке 50 Ом |
| Амплитуда | Регулируемая; обычно, в диапазоне 20 дБ |
| Затухание | - 20 дБ ± 1 дБ |
| Смещение DC | Уставка: обычно, ± 0,1 В; Регулируемое: ± 10 В (в разомкнутую цепь) ± 5 на 50 Ом |
| Синусоидальный сигнал | |
| Искажение | Обычно, ≤ 3% при частоте 1 кГц |
| Сглаженность (на 50 Ом) | ± 5% ± (0,45 дБ) 0,5 Гц - 5 МГц |
| Прямоугольный сигнал | |
| Симметрия | 0,1 Гц - 100 кГц ≤ 2% |
| Время нарастания (на 50 Ом) | ≤ 30 нс |
| Треугольный сигнал | Линейность: ≤ 98% до 100 кГц |
| ТТЛ-выход | |
| Уровень | 0,8 В - 2,4 В |
| Время нарастания | ≤ 20 нс (между 0,8 В - 2,4 В) |
| Скважность | Обычно, 50% |
| КМОП-выход | |
| Макс. частота | 2 МГц |
| Уровень | 4 В – 14 В ± 0,5 пик-пик, плавная регулировка |
| Время нарастания | ≤ 120 нс (в разомкнутую цепь) |
| VCG (генератор, управляемый напряжением) | |
| Входное напряжение | 0-10 В ± 1 В вызывает изменение частоты 100:1 |
| Импеданс | 10 кОм ± 5% |
| Свипирование | |
| Режим | Линейный/логарифмический |
| Глубина | 100:1, плавная регулировка |
| Время | 0,5 с - 30 с, плавная регулировка |
| Частоты запуска/останова | Нет данных |
| Частотомер | |
| Погрешность | Точность временной базы ± 1 импульс |
| Точность временной базы | ± 10 ppm (23°С ± 5°С) |
| Дисплей | 5-разрядный, светодиодный |
| Режим | ВНУТР. |
| Внешний вход | |
| Частота | Не применяется |
| Разрешение | 0,1; 1; 10; 100; 1 кГц |
| Чувствительность | 25 мВ, среднеквадратичное значение |
| Источник электропитания | 120/230 В переменного тока ± 10%, 50/60 Гц, переключаемая внутренняя перемычка |
