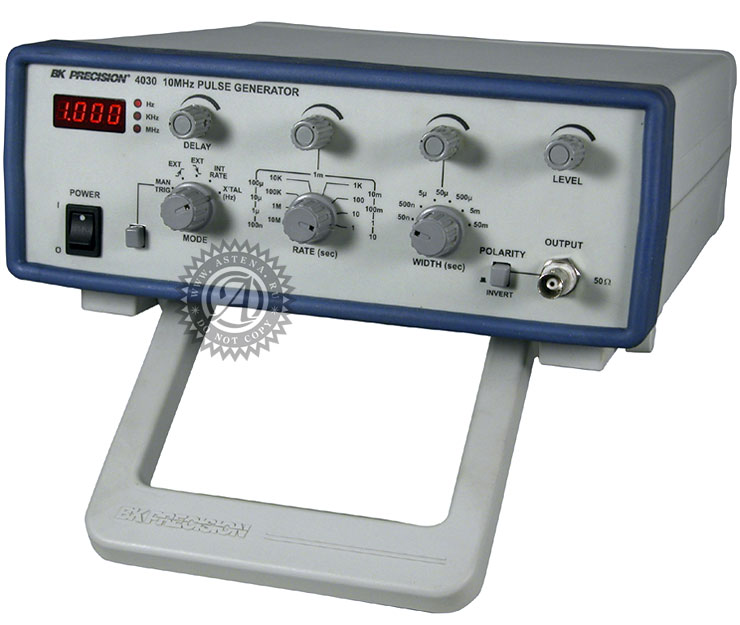

Генератор импульсов 4030 (BK Precision, США)
Модель генератора 4030 представляет собой универсальный источник сигналов, объединяющий четыре функции в одном блоке: генерирование сигналов, генерирование импульсов (при помощи регулируемой симметрии); свипирование по частоте и работа в синхронизируемом режиме. Модель 4030 выдает импульсные сигналы частотой до 10 МГц с небольшим временем нарастания и спада, которые могут применяться при различных тестированиях и измерениях.
Сферы применения генератора BK Precision 4030
Обладая такой универсальностью, эта модель находит свое применение, как в аналоговой, так и в цифровой электронике, для решения самых разных задач в сферах проектирования, производства, обслуживания и образования, как профессионалами, так и любителями.
Производитель генератора импульсов 4030 - компания BK Precision (США)
Технические характеристики
| Параметры | Значения |
|---|---|
| Диапазон частот | |
| Внутренний | 0,1 Гц - 10 МГц в 8 десятичных диапазонах с плавной регулировкой |
| Фиксированная частота кварцевого генератора: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц | |
| 100 кГц,1 МГц, 10 МГц. | |
| Период | 100 нс - 0,1 с |
| Синхронизация | |
| Внутренняя | 0,1 Гц - 10 МГц |
| Внешняя | 10 Гц - 10 МГц |
| Ручная | 1 импульс в секунду |
| Входной сигнал внешней синхронизации | от +1 В до +10 В пик-пик, синус и меандр |
| Глубина | 50 нс - 50 мс (6 десятичных диапазонов с плавной регулировкой) |
| Задержка | 0 - 2 нс, регулируется относительно запуска |
| Полярность выход. Сигнала | Прямая/инверсная |
| Выходной импульс | 0,5 В - 5 В на нагрузке 50 Ом |
| Импеданс | 50 Ом |
| Время нарастания/спада | Около 10 нс |
| Выходная клемма | BNC-разъем |
| Питание: Напряжение | 115/230 В переменного тока +10%, 50/60 Гц |
| Потребляемая мощность | 10 вольт-ампер |
| Размеры (Ш x В x Г) | 11 x 3,7 x 12,2 дюймов |
| Масса | Около 5,1 фунтов |
