DDS генератор функций, 20 МГц - 4040DDS BK Precision
Модель 4040DDS является недорогим генератором с полным набором функций, использующим технологию прямого цифрового синтеза (DDS); с интерфейсом на передней панели, управляемым с помощью меню, который включает в себя легкочитаемый графический ЖК-дисплей. Изменять параметры сигнала и вводить данные можно с помощью вращающейся ручки, расположенной на передней панели. Прибор генерирует формы сигнала превосходного качества с высокой степенью точности и устойчивости самого сигнала. Выдаются сигналы синусоидальной и прямоугольной формы в диапазоне частот от 0,1 Гц до 20 МГц в одном расширенном диапазоне (выходные сигналы треугольной/пилообразной формы выдаются в диапазоне до 2 МГц). Имеется полный набор функций синхронизации, включая внешний-внутренний источник синхронизации и ждущие режимы работы.
Особенности генератора 4040DDS
Диапазон частот 20 МГц (только для сигналов синусоидальной и прямоугольной формы)
Синусоидальная, прямоугольная и треугольная формы сигнала
Режимы частотной и амплитудной модуляции
Функция линейного и логарифмического свипирования
Регулируемая скважность
Регулируемое смещение DC
Яркий информативный ЖК-дисплей

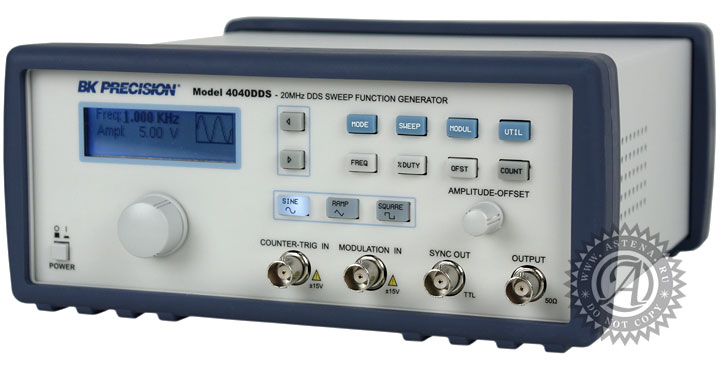

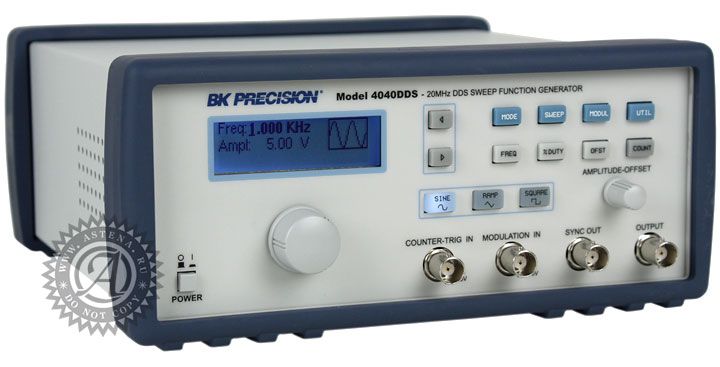

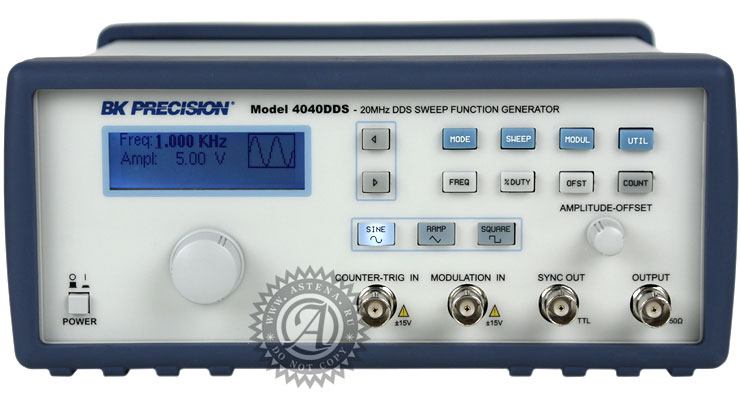

Генератор 4040DDS BK Precision
Технические характеристики
| Параметры | Значения |
|---|---|
| Частотные характеристики (стандартные формы сигнала) | |
| Синусоидальный | 0,1 Гц - 20 МГц |
| Прямоугольный | 0,1 Гц - 20 МГц |
| Треугольный, пилообразный | 0,1 Гц - 2 МГц |
| Погрешность | 0,1% (100 ppm) |
| Разрешение | 4 цифры или 10 мГц |
| Характеристики выходного сигнала | |
| Диапазон амплитуд | 10 мВ - 10 В пик-пик на нагрузке 50 Ом |
| Разрешение | 3 разряда (1000 импульсов счета) |
| Точность амплитуды | ±2% ±20 мВ запрограммированного выходного сигнала напряжением 1,01 В - 10 В |
| Сглаженность | 0,5 дБ при частоте 1 МГц, 1 дБ при частоте до 20 МГц |
| Диапазон смещения | ±4,5 на нагрузке 50 Ом, в зависимости от уставки амплитуды |
| Разрешение смещения | 10 мВ с разрешением 3 разряда |
| Точность смещения | ±2% ±10 мВ на нагрузке 50 Ом |
| Выходной импеданс | 50 Ом |
| Защита выхода | Выход прибора защищен от коротких замыканий или аварийных напряжений, имеющих место в лабораториях электроники, которые могут подаваться на основной выходной разъем. |
| Характеристики формы сигнала | |
| Гармоническое искажение | 0-20 кГц, - 50 дБ относительно несущей мощности; 20 кГц-100 кГц, - 45 дБ относительно несущей мощности; 100 кГц-1 МГц, - 40 дБ относительно несущей мощности; 1 МГц-20 МГц, - 30 дБ относительно несущей мощности |
| Паразитный сигнал | DC - 1 МГц, < - 55 дБ относительно несущей мощности |
| Время нарастания/спада прямоугольного сигнала | < 20 нс (10% - 90%) при полной амплитуде на нагрузке 50 Ом |
| Регулируемая скважность | 20% - 80% до 2 МГц для прямоугольного сигнала и 10% - 90% для т реугольного сигнала |
| Симметрия при 50% | < 1% |
| Режимы работы | |
| Непрерывный | Непрерывный выходной сигнал с запрограммированными параметрами. |
| Ждущий | Выходной сигнал не подается до тех пор, пока он не будет инициирован внутренним или внешним источником синхронизации. Затем по запрограммированным параметрам генерируется один цикл формы сигнала – до 2 МГц. |
| Стробирующий | Аналогичен ждущему режиму, за исключением того, что сигнал формируется в течение действия стробирующего сигнала. Последний начатый цикл завершен. |
| Источник синхронизации | Источник синхронизации может быть внешним, внутренним или ручным. При внешней синхронизации длительность синхроимпульса составляет 20 нс - 10 с. |
| Характеристики модуляции | |
| Амплитудная модуляция | |
| Внутренняя | Синусоидальный сигнал частотой 1000 Гц |
| Внешняя | 5 В пик-пик для модуляции 100%, входной импеданс 10 кОм, ширина полосы пропускания DC - 20 кГц |
| Частотная модуляция | |
| Внутренняя | Синусоидальный сигнал частотой 1000 Гц |
| Внешняя | 5 В пик-пик для девиации 100%, входной импеданс 10 кОм, ширина полосы пропускания DC - 20 кГц |
| Характеристики свипирования | |
| Режим свипирования | Линейный/логарифмический |
| Время | 10 мс - 50 с |
| Вводы/выводы | |
| Вход Trigger In | ТТЛ-совместимый. Макс. частота 2 МГц. Минимальная продолжительность 50 нс. |
| Выход Sync Out | ТТЛ-импульс с запрограммированной частотой, входной импеданс 50 Ом |
| Вход Modulation IN | 5 В пик-пик для модуляции 100%, входной импеданс 10 кОм, мин. ширина полосы пропускания DC > 20 кГц |
| Общие характеристики | |
| Размеры (Ш x В x Г) | 213 x 88 x 210 мм |
| Масса | 5,5 фунта (2,5 кг) |
| Источник электропитания | 90 В - 264 В, 30 вольт-ампер, макс. |
| Температура | |
| В рабочем состоянии | 0°С - + 50°С |
| В нерабочем состоянии | - 10°С - + 70°С |
| ЭМС | В соответствии с требованиями EN55011 для радиоактивного и кондуктивного излучений |
| Устойчивость к электрическим разрядам | В соответствии с требованиями EN55082 |
| Требования техники безопасности | В соответствии с требованиями EN61010 |
| Принадлежности | |
| Входит в объем поставки: Под заказ: | Руководство по эксплуатации, сетевой шнур. Комплект TLFG |
