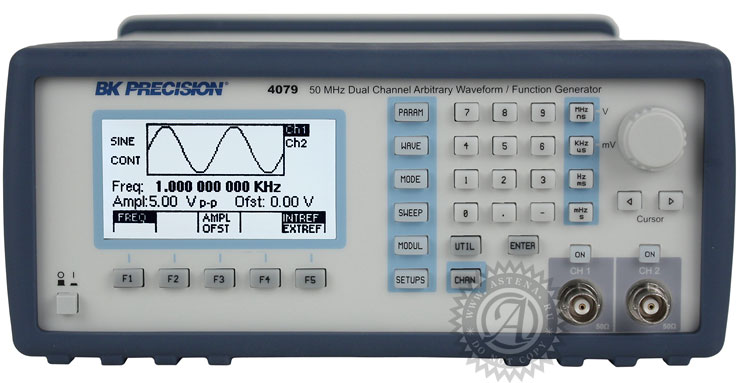

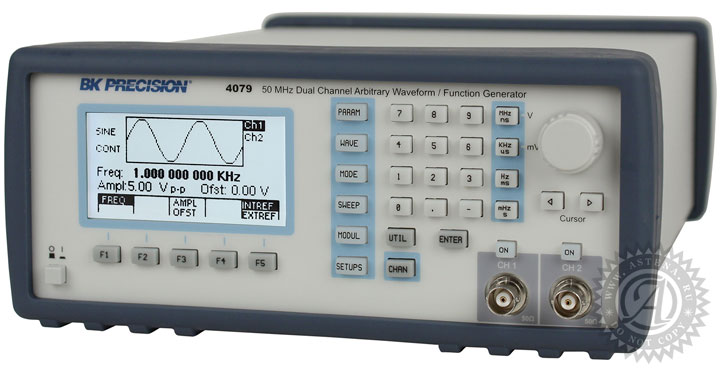

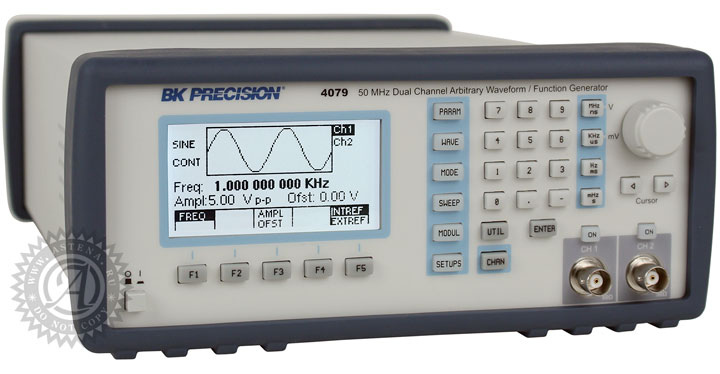

Генератор сигналов произвольной формы, 50 МГц BK Precision 4079
Модель 4079 представляет собой универсальный высокоэффективный генератор сигналов произвольной формы с наибольшей в своем классе емкостью произвольной памяти. Этот генератор объединяет в себе способность точно и достоверно генерировать любые возможные сигналы произвольной формы, а также архитектуру DDS (прямой цифровой синтез) и при этом использовать обычные функции традиционного генератора. Сигналы произвольной формы обладают 14-битным разрешением, частотой выборки 125 Мвыб/сек и длиной записи 4000 000 точек. Сигналы могут выдаваться в режиме непрерывной генерации, по строб-импульсу, в пакетном режиме, а также по условию запуска. Управление осуществляется непосредственно с удобной для пользователя передней панели. Приборами можно управлять дистанционно с помощью SCPI-команд (стандартные команды для программируемых приборов) через интерфейс RS232 или GRIB- интерфейса.
Расширенные функциональные возможности, такие как внешняя или внутренняя модуляция AM, FM или FSK, наряду с универсальными возможностями развертки и генерированием импульсов с изменяемыми фронтами, делает этот генератор пригодным для использования в самых разных сферах, включая проектирование электронной аппаратуры, функциональное тестирование, моделирование работы датчиков или генерирование модулированных сигналов I/Q.
Общие характеристики генератора 4079 BK Precision
Генератор сигналов произвольной формы, 14-бит, 125 Мвыб/сек, 4 000 000 точек
Синусоидальные сигналы 50 МГц/Сигналы прямоугольной формы (меандры) 50 МГц
Типы сигнала: заданный импульс, пилообразный, треугольник, шумовой, Sin(x)/x, экспонента и гауссов сигнал
Модуляция AM, FM и FSK
Разрешение по амплитуде 1 мВ (10 мВ - 10 В)
Большой графический ЖК-дисплей обеспечивает детальное отображение выходных сигналов
Полностью программируемые маркеры
Полностью защищенный выход
Калибровка без открытия корпуса
В комплект поставки включено ПО для корректирования сигналов произвольной формы
Набор SCPI-команд
Имеются модификации с интерфейсом GPIB и RS232, стандартная комплектация
Оба канала полностью функциональны. Все параметры сигнала, такие как частота, амплитуда и смещение, могут задаваться по отдельности
Синхронизируйте оба выходных сигнала относительно одного тактового сигнала (внутреннего или внешнего) и точно отрегулируйте соотношение между этими двумя сигналами по фазе
Экономичный источник модулирующих сигналов I/Q
Оптимален в плане расходов и использования места на рабочем столе
Стандартный комплект поставки генератора 4079
Компакт-диск, содержащий руководство пользователя с ПО Wave-X, кабель последовательного интерфейса (нуль-модемный кабель), сетевой шнур питания.Гарантия на генератор 4079 - 3 года.
Генератор сигналов произвольной формы 4079 BK Precision
Технические характеристики
| Параметры | Значения |
|---|---|
| Каналы | 2 канала |
| Частотные параметры сигнала | |
| Синусоидальный сигнал | от 1 мкГц до 50 МГц |
| Меандр | от 1 мкГц до 50 МГц |
| Треугольный, пилообразный сигнал | от 1 мкГц до 5 МГц |
| Импульсный сигнал | от 1 мГц до 25 МГц |
| Погрешность | 0,001% (10 ppm) |
| Разрешение | 12 знаков или 1 мкГц |
| Произвольная форма сигнала | |
| Предусмотренные формы сигнала | Синусоидальный, треугольный, прямоугольный (меандр), шумовой, пилообразный (нарастание/спад), sin(X)/X, с экспоненциальным фронтом и срезом, гауссов сигнал |
| Длина записи сигнала | от 2 до 4 000000 точек |
| Разрешение по вертикали | 14 бит (16384 уровня) |
| Уровень шума | Добавить от 1% до 100% к выходному сигналу |
| Частота дискретизации | 125 Мвыб/сек, частота выполнения точек регулируется в диапазоне 8 нс - 100 сек |
| Частота | Погрешность: 0,001% (10 ppm) Разрешение: 4 знака |
| Характеристики выходного сигнала | |
| Диапазон амплитуд | Размах от 10 мВ до 10 В на нагрузке 50 Ом |
| Разрешение по амплитуде | 3 знака (1000 импульсов счета) |
| Погрешность (по отношению к уровню на 1 кГц) | ± 1% ± 20 мВ, программир. выход 1 В-10 В |
| Амплитудная неравномерность (по отношению к уровню на 1 кГц) | ± 0,1 дБ на частоте до 10 МГц± 1 дБ на частоте до 50 МГц |
| Диапазон смещения | ± 4,99 В на нагрузке 50 Ом, в зависимости от установок амплитуды |
| Разрешение смещения | 10 мВ с разрешением 3 знака |
| Погрешность смещения | ± 1 % ± 10 мВ на нагрузке 50 Ом |
| Выходной импеданс | Обычно 50 Ом |
| Защита выхода | Выход прибора защищен от коротких замыканий и номинального аварийного напряжения, подаваемого на основной выходной разъем |
| Фильтр | 9-полюсн. Фильтр Кауэра (эллипт.) и 5-полюсн. Фильтр Бесселя |
| Параметры сигнала | |
| Нелинейные гармонические искажения (синус) | DC-20 кГц, -65 дБ ниже несущей от 20 кГц до100 кГц, 60 дБ ниже несущей от 100 кГц до 5 МГц, -45 дБ ниже несущей от 5 МГц до 50 МГц, -35 дБ ниже несущей |
| Паразитный сигнал (синус) | DC-1 МГц < -65 дБ ниже несущей |
| Время нарастания/спада (меандр, импульсный сигналы) | < 6 нс (от 10% до 90%) при полной амплитуде на нагрузке 50 Ом |
| Регулируемая скважность | от 20% до 80% на частоте < 10 МГц (меандр) от 40% до 60% на частоте < 30 МГц (меандр) 50% на частоте > 30 МГц (меандр) |
| Регулируемая симметрия | от 10% до 90% на частоте < 5 МГц (треугольный сигнал) |
| Симметрия при 50% | < 0,5% |
| Линейность (треугольный сигнал, пилообразный сигнал) | < 0,1% пиковой мощности (от 1 мкГц до 250 кГц) |
| Искажения | < 3% размаха амплитуды ± 50 мВ |
| Длительность импульса | 20 нс < (период - 20 нс) разрешение 10 нс |
| Регулируемая длительность фронта | 100 нс < Длительность импульса/0,625 (скважность 50%) разрешение 10 нс |
| Рабочие режимы | |
| Непрерывный | Выдача сигналов с запрограммированнымипараметрами происходит непрерывно |
| По условию запуска | Выдача сигналов происходит по запуску от внутреннего или внешнего источника, после чего генерируется один цикл сигнала по заранее запрограммированным параметрам. Частота – до 20 МГц для сигналов произвольной формы; и 10 МГц – в режиме DDS |
| По строб-импульсу | Аналогичный режиму по условию запуска, за исключением того, что сигнал генерируется на время действия стробирующего импульса. Последний начатый цикл завершен. |
| Пакетный | от 2 до 999999 циклов |
| Фазовый | от -180,0 до +180 градусов с разрешением 0,1 градуса |
| Источник запуска | Источник запуска может быть внешним, внутренним или ручным. Диапазон частот при запуске от внутреннего источника – от 0,01 Гц до 1 МГц (1мкс – 10 сек) |
| Параметры модуляции | |
| Амплитудная модуляция | |
| Внутренний источник сигнала | от 0,01 Гцдо 20 кГц, синус, меандр или треугольник, переменная модуляция от 0% до 100% |
| Внешний источник сигнала | 5 В ампл., при коэффициенте модуляции 100%, входной импеданс 10 кОм Полоса 0,01 Гц – 50 кГц |
| Частотная модуляция | |
| Внутренний источник сигнала | Синусоидальная волна 0,1 Гц - 20 кГц, меандр или треугольник |
| Внешний источник сигнала | 5 В ампл.,при девиации 100%, входной импеданс 10 кОм, полоса 0,01 Гц – 50 кГц |
| FSK (частотная манипуляция) | |
| Внутренний источник сигнала | 0,01 Гц – 1 MГц |
| Внешний источник сигнала | Макс.1 MГц |
| Свипирование (развертка частоты) | |
| Форма развертки | Линейная и логарифмическая, вверх или вниз |
| Время развертки | от 10 мс до 500 сек |
| Запуск | от внутреннего источника, от внешнего источника, непрерывный или по строб-импульсу |
| Входы/выходы | |
| Trigger IN | TTL-совместимый Максимальная частота 20 МГц Минимальная длительность импульса 20 нс Входной импеданс10кОм, номинальн. |
| Sync OUT | Импульс ТТЛ при запрограммированной частоте, импеданс источника 50 Ом |
| Modulation IN | 5 В ампл.,при коэффициенте модуляции 100% Входной импеданс 10 кОм от DC до > мин. полосы пропускания 50 кГц |
| Marker OUT | Положительный ТТЛ импульс, программируемый пользователем в сигнал произвольной формы.Импеданс источника 50 Ом. |
| Reference IN-OUT | 10 МГц, TTL-совместимый, вход или выход, для внешней синхронизации, выходной импеданс 50 Ом, а входной – 1 кОм |
| Summing IN | 5 В ампл. на выходе (полная шкала), вх. импеданс 500 Ом |
| Запуск от внешнего источника | |
| Повторение | от 1 мкс до 100 сек |
| Разрешение | 4 знака |
| Погрешность | ± 0,002% |
| Общие характеристики BK4079 | |
| Разрешение дисплея | 160 х 80 точек, ЖК дисплей |
| Удаленный интерфейс | GPIB, RS-232 |
| Память форм сигнала, ЗУ | 50 полноформатных настроек при выключенном питании, 4 000000 точек во флэш-памяти |
| Размеры (Ш x В x Г) | 213 x 88 x 275 мм |
| Масса | Приблизительно 2,5 кг |
| Источник питания, потребление | 100 – 240 В переменного тока, ± 10%, макс. 50 ВА |
| Температура | Рабочая: от 0°С до +50°С В нерабочем состоянии: от -20°С до +70°С |
| Влажность | Относительная влажность 95% при температуре от 0°С до +30°С |
| ЭМС | В соответствии с требованиями директивы EN55011 к радиоактивному и кондуктивному излучению |
| Восприимчивость к электрическим разрядам | В соответствии с требованиями директивы EN55082 |
| Требования безопасности | В соответствии с требованиями директивы EN61010, утвержденной ЕС |
| Гарантия | 3 года |
