DDS программируемый генератор функций 4086 (BK Precision, США)

Модель 4086 представляет собой микропроцессорный генератор функций лабораторного уровня с высокими рабочими характеристиками и диапазоном частот до 80 МГц. Технологии прямого цифрового синтеза (DDS) используются для создания стабильных, точных выходных сигналов для всех 27-и встроенных стандартных и сложных (произвольных) форм. Он генерирует синусоидальные (до 80 МГц) и прямоугольные (до 40 МГц) сигналы высокой чистоты и с низким уровнем искажений, а также выдает стабильные сверхслабые сигналы напряжением в диапазоне от 1 мВ до 10 мВ. Этот прибор снабжен также встроенным универсальным частотомером 100 МГц с функцией измерения и суммирования частот. Эксплуатационная гибкость и функциональные возможности этого прибора делают его идеальным инструментом для проведения целого ряда многоцелевых тестов и стендовых испытаний, или для применения в образовательных или учебных целях.

Универсальные функции модуляции и синхронизации В этом генераторе предусмотрены функции расширенной модуляции, включая AM, ЧМ, ЧКМ, ФМ, импульсную модуляцию и линейное/логарифмическое свипирование. Поддерживаются внешний и внутренний источники модуляции, а также внутренний и внешний источники синхронизации и синхронизация по строб-импульсу. Параметры модуляции задаются точно, и настраиваются в широком диапазоне. Например, можно запрограммировать подсчет пачек импульсов до 10000 «вспышек» с шагом 1 пачка, а фаза «вспышки» регулируется с шагом 0,1°.

Удобный пользовательский интерфейс и управление Регулировать параметры можно ручкой или с цифровой клавишной панели. Введите значения амплитуды напрямую в следующих единицах: В пик-пик; мВ пик-пик; В, среднеквадратичное значение; мВ, среднеквадратичное значение; или дБм. После чего выведите на дисплей точное напряжение, введя фактически используемую конфигурацию выхода (50 Ом или разомкнутая цепь). Можно ввести значения частоты в единицах частоты или секундах, используя такие единицы, как с, мс, Гц, кГц или МГц. Для режимов модуляции и других сложных функций используются подменю. Генераторы являются приборами, полностью программируемыми через стандартный интерфейс RS232 с использованием команд SCPI. В приборе предусмотрено также 10 ЗУ для хранения и вызова его настроек. Кроме того, при отключении питания текущее состояние сохраняется, и его можно восстановить при повторном включении.

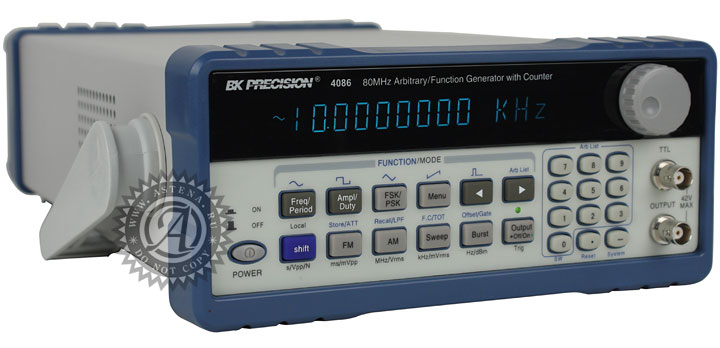

4086 BK Precision

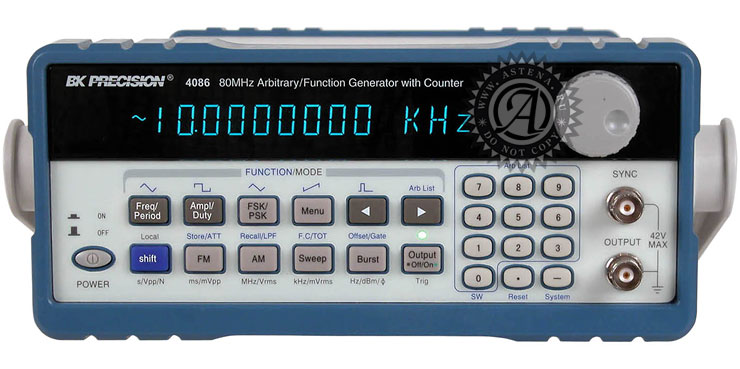

4086 BK Precision

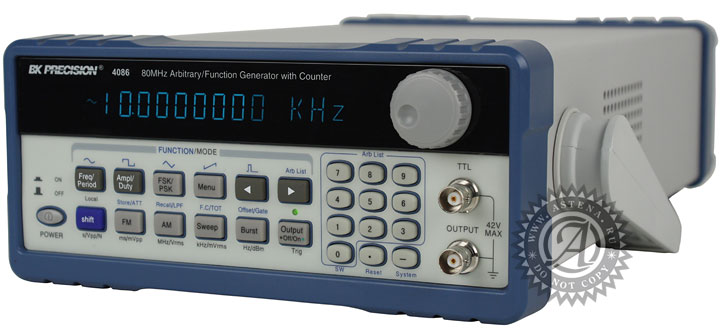

Генератор 4086 BK Precision

Производитель генератора 4086 - компания BK Precision (США)
BK Precision

Технические характеристики

Параметры Значения
Частотные характеристики
Синусоида 1 мкГц ~ 80 МГц
Меандр 1 мкГц ~ 40 МГц
Все остальные формы 1 мкГц ~ 100 кГц
Стабильность частоты ± 1 x 10-6 (22°С ± 5°С)
Разрешение 1 мкГц
Погрешность ≤ ± 5 x 10-6 (22°С ± 5°С)
Единицы ввода данных с, мс, Гц, кГц, МГц
Характеристики форм сигнала
Основные формы (синус, меандр)
Разрешение по амплитуде 12 бит
Частота выборки 200 МВыб/с
Синус
Гармоническое искажение синусоиды ≤ - 50 дБн (частота ≤ 5 МГц)
≤ - 45 дБн (частота ≤ 10 МГц)
≤ - 40 дБн (частота ≤ 20 МГц)
≤ - 35 дБн (частота ≤ 40 МГц)
≤ - 30 дБн (частота > 40 МГц)
Полный коэфф. гармоник* 0,1% (20 Гц ~ 100 кГц)
Меандр
Время нарастания/спада ≤ 15 нс
* = Примечание: Условия тестирования для гармонических искажений, искажений синусоиды и времени нарастания/спада. Амплитуда сигнала на выходе: 2 В пик-пик, Температура окружающей среды: 25°С ± 5°С
Другие встроенные формы сигнала:
27 встроенных стандартных и сложных форм сигнала Синус, меандр, треугольник, шум, пилообразный (вверх); пилообразный (вниз); импульс, импульс (+); импульс (-); DC (+); DC (-); лестничный, кардиограмма, sin(x)/x, экспонента, логарифм, кодированный импульс, тангенс, двухполупериодный выпрямленный, однополупериодный выпрямленный, поперечный разрез синусоиды, квадр. корень, вертикальный разрез синусоиды, фазовая модуляция синусоиды, полукруглый, землетрясение, комбинированный.
Длина сигнала 4096 точек
Разрешение по амплитуде 10 бит
Импульс
Скважность 0,1% ~ 99,9% (ниже 10 кГц)
1% ~ 99,9% (10 кГц ~ 100 кГц)
Время нарастания/спада ≤ 100 нс (скважность 20%)
Хар-ки сигнала DC
Диапазон DC ≤ 10 мВ - 10 В (высокий импеданс)
Погрешность DC ≤ ± 5% уставки + 10 мВ (высокий импеданс)
Произвольный
Энергонезависимое ЗУ 8 форм сигнала
Длина сигнала 8 ~ 16 000 точек
Разрешение по амплитуде 10 бит
Диапазон часто 1 мкГц ~ 100 кГц
Частота выборки 200 МВыб/с
Амплитудные характеристики
Амплитудный диапазон (разомкнутая цепь) Част. ≤ 40МГц: 2мВ ~ 20Впик-пик, мВ ~ 10Впик-пик (50 Ом)
Част. > 40МГц: 2мВ ~ 4Впик-пик, 1мВ ~ 2Впик-пик (50 Ом)
Разрешение 2 мкВ пик-пик ( разомкнутая цепь);
1 мкВ пик-пик (50 Ом)
Погрешность ± 1% + 0,2 мВ (синусоида по отношению к 1 кГц)
Стабильность ± 0,5%/3 часа
Сглаженность
для ампл. ≤ 2 В пик-пик ± 3% (частота ≤ 5 МГц);
± 10 % (5 МГц < частота < 40 МГц)
для ампл. > 2 В пик-пик ± 5% (частота ≤ 5 МГц);
± 10 % (5 МГц < частота < 20 МГц) ± 20% (частота > 20 МГц) ± 1 дБм (частота > 40 МГц)
Выходной импеданс 50 Ом
Единицы вых. сигнала В пик-пик, мВ пик-пик, В rms*, мВ rms, дБм
Характеристики смещения DC
Диапазон смещения (разомкнутая цепь) Част. ≤ 40МГц; ± 10Впик ac + dc (смещ. ≤ ампл. 2 x пик-пик)
Част. > 40МГц; ± 2Впик ac + dc (смещ. ≤ ампл. 2 x пик-пик)
Разреш. по смещению 2mВ (разомкнутая цепь); 1 mВ (50 Ом)
2mВ (разомкнутая цепь); 1 mВ (50 Ом) ± 5% от уставки + 10 мВ (ампл. ≤ 2Впик-пик в разомк. цепь)
± 5% от уставки + 20 мВ (ампл. > 2Впик-пик в разомк. цепь)
Модуляция
Характеристики АМ
Сигнал несущей Синус или меандр
Источник модуляции Внутренний или внешний
Сигнал внутр. модуляции Синус, меандр, треугольник, пила вверх/вниз
Частота модул. сигнала 100mГц ~ 20 кГц
Искажение ≤ 2%
Глубина модуляции 1% ~ 120%, 1% ~ 80% (частота) > 40 МГц, Амплитуда > 2 В пик-пик в разомкнутую цепь
Погрешность модуляции ± 5% + 0.2% (100 мкГц < частота ≤ 10 кГц) ± 10% + 2% (10 кГц < частота ≤ 20 кГц))
Макс. амплитуда внеш. входного сигнала 3 В пик-пик (- 1,5 В ~ + 1,5 В)
Характеристики ЧМ
Сигнал несущей Синус или меандр
Источник модуляции Синус, меандр, треугольник, пила вверх/вниз
Частота модулир. сигнала 100 мкГц ~ 20 кГц
Девиация Макс. 5% частоты несущей для внутренней ЧМ Макс. 100 кГц (частота несущей ³ 5 МГц) для внеш. ЧМ с напряжением вход. сигнала 3 В пик-пик (- 1,5 В ~ + 1,5 В)
Характеристики ЧКМ
Сигнал несущей Синус или меандр
Модель управления Внешний или внутренний запуск (внешний: ТТЛ уровень, низкий уровень F1, высокий уровень F2)
Глубина ЧКМ 0,1 мс ~ 800 сек
Характеристики ФМ
Сигнал несущей Синус или меандр
ФМ Фаза 1 (Ф1) и Фаза 2 (Ф2); диапазон: 0,0 ~ 360,00
Разрешение 0,1°
Глубина ФМ 0,1 мс ~ 800 сек
Модель управления Внешний или внутренний запуск (внешний: ТТЛ уровень, низкий уровень F1, высокий уровень F2)
Характеристики пакетного режима
Форма сигнала Синус или меандр
Подсчет «вспышек» 1 ~ 10 000 циклов
Время между «вспышками» 0,1 мс ~ 800 сек
Режим управления Внутренний, одиночные пакеты импульсов или внешний по строб-импульсу
Характеристики свипирования по частоте
Форма сигнала Синус или меандр
Время свипирования 0,1 мс ~ 800 сек (лин.); 100 мс ~ 800 сек (логарифм.)
Режим свипирования Линейный или логарифмический
Частота запуска/останова Аналогично Синусу и Меандру
Частота внешнего сигнала синхронизации DC ~ 1 кГц (лин.) DC ~ 10 Гц (логарифм.)
Режим управления Внутренняя или внешняя синхронизация
Вводы/Выводы
Основной выход
Импеданс 50 Ом
Защита Защита от коротких замыканий и перегрузок
Выход MOD OUT
Частота 100 Гц ~ 20 кГц
Форма сигнала Синус, меандр, треугольник, пила вверх/вниз
Амплитуда 5 В пик-пик ± 5%
Выходной импеданс 600 Ом
Внутренняя модуляция 3 В пик-пик = модуляция 100%
Внешний вход: Trig/FSK/Burst (Синх./ЧКМ/Пакет) ТТЛ уровень
Универсальный частотомер, ключевые характеристики
Диапазон частот 1 Гц ~ 100 МГц
Режим суммирования Максимум, 50 МГц
Общие характеристики
Электропитание 198 ~ 242 В или 99 ~ 121 В, частота: 47 ~ 63 Гц
Потребляемая мощность < 35 вольт-ампер
Запоминающее устройство
Параметры памяти Частота, амплитуда, форма сигнала, значения смещения DC, параметры модуляции
Емкость памяти Запомненное состояние с перестраиваемой конфигурацией на 10 пользователей
азмеры (Ш x В x Г) 255 x 100 x 370 мм
Масса 3 кг
Дистанционный интерфейс RS232
Нормы безопасности В соответствии с требованиями EN61010
ЭМС По EN55022, EN55024, EN61326, EN601000
Принадлежности
Принадлежности, входящие в комплект поставки: Кабель с разъемом BNC и зажимом типа «крокодил», кабель с двумя разъемами BNC, кабель связи RS232, сетевой шнур, акт об испытании, запасной предохранитель.
