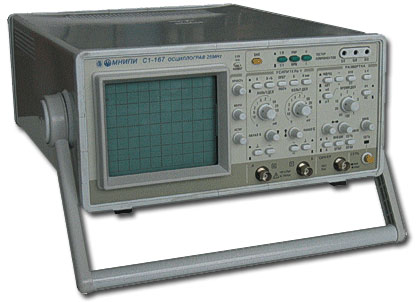

Осциллограф С1-167 (справочная информация о приборе)
- Полоса пропускания 0-25 МГц
- Режим X-Y с калиброванным коэффициентом отклонения
- Два канала
- Встроенный тестер компонентов
С1-167 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц.
Производитель осциллографа С1-167 - ОАО "МНИПИ", Республика Беларусь, г. Минск.
Технические характеристики
| Параметры | Значения |
|---|---|
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0 - 25 МГц |
| Коэффициенты отклонения | 2 мВ/дел -10 В/дел (шаг1-2-5) |
| Погрешность установки | ± 3 %, ± 4 % с делителем 1:10 |
| Время нарастания ПХ | ≤ 14 нсек |
| Входной импеданс | 1 МОм/25 пФ, с делителем 1:10 -10 МОм/12 пФ |
| Входное напряжение | |
| с открытым входом | ≤ 110 В |
| с закрытым входом | ≤ 110 В |
| с делителем 1:10 | ≤ 250 В |
| Режимы по вертикали | канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5) |
| Погрешность установки | ± 4 % , ± 5 % - с растяжкой |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешняя |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 10 В |
| наличие режима X-Y | Режим X-Y в полосе 20 Гц-1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
| Общие характеристики | |
| Экран | 80x100 мм |
| Встроенный калибратор | Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В |
| Питание | ~230 В ± 10 %, 50 Гц |
| Потребляемая мощность | 80 ВА |
| Габаритные размеры (HxWxD) | 140x300x380 мм |
| Масса | 8 кг |
| Дополнительные функции | Тестер компонентов |
| Условия эксплуатации | |
| Рабочая температура | 5-40 °С |
| Влажность | 80% при 25 °С |
| Параметры тестера компонентов | |
| ось Х | ±12 В |
| ось Y | ±12 мА |
| Тестовый ток базы | ступеньки (0; 20; 40; 60; 80) мкА с возможностью 8-кратного уменьшения |
| Тестовое напряжение З-И | ступеньки (0; 2; 4; 6; 8) В с возможностью 8-кратного уменьшения |
