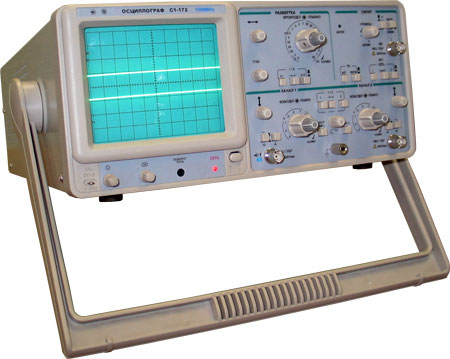

Осциллограф С1-172 (справочная информация о приборе)
Двухканальный осциллограф С1-172 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 15 мВ до 40 В (до 300 В с делителем 1:10) и длительностей от 50 нс до 0,2с.
Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Производитель осциллографа С1-172 - АО "Электроаппарат", Россия, г. Брянск.
Технические характеристики
| Параметры | Значения |
|---|---|
| Число каналов | 2 |
| Полоса пропускания, не менее | 100 МГц |
| Тракт вертикального отклонения: | |
| наблюдение сигналов по каналам 1 и 2; | |
| наблюдение суммы сигналов каналов 1 и 2; | |
| наблюдение сигналов каналов поочередно и прерывисто; | |
| инвертирование сигнала в канале 2; | |
| одновременное отображение сигнала канала 1 (2) в двух масштабах времени: X1; X10; | |
| просмотр телевизионного сигнала. | |
| Диапазон значений коэффициентов отклонения, (10 калиброванных положений соответственно ряду чисел 1,2,5) | 5 мВ/дел – 5 В/дел |
| с делителем 1:10 | до 50 В/дел |
| Пределы допускаемого значения основной погрешности коэффициентов отклонения, | |
| не более | ±5 % |
| с делителем 1:10 | ±7 % |
| Пределы допускаемого значения погрешностикоэффициентов отклонения в рабочих условиях применения, не более | ±7 % |
| с делителем 1:10 | ±9 % |
| Параметры входов: | |
| виды входов – открытый и закрытый; | |
| Активное входное сопротивление, | |
| непосредственного входа | 1±0,03 МОм |
| с делителем 1:10 | 10±0,3 МОм |
| Входная емкость: | |
| непосредственного входа | 25±5 пФ |
| с делителем 1:10, не более | 20±5 пФ |
| Коэффициент развязки между каналами вертикального отклонения не менее: | |
| в диапазоне частот до 30 МГц | 1000 |
| в диапазоне частот до 100 МГц | 400 |
| Тракт горизонтального отклонения (развертка) обеспечивает следующие режимы работы: | |
| - автоколебательный; | |
| - ждущий; | |
| - ТВ – сигнал; | |
| - блокировка уровня запуска. | |
| Диапазон значений коэффициентов развертки, | |
| (21 положение соответственно ряду чисел 1,2,5) | 50 нс/дел – 0,2 с/дел |
| с растяжкой «Х10» | от 5 нс /дел |
| Пределы допускаемого значения основной погрешности коэффициентов развертки, | |
| не более | ±5 % |
| с растяжкой | ±10 % |
| Пределы допускаемого значения погрешности коэффициентов развертки | |
| в рабочих условиях применения, не более | ±7 % |
| с растяжкой | ±12 % |
| Плавная регулировка коэффициентов отклонения относительно калиброванного значения, | |
| не менее | 2,5 раз |
| Диапазон коэффициентов отклонения усилителя горизонтального отклонения | 5 мВ/дел – 5 В/дел |
| Полоса пропускания усилителя горизонтального отклонения не менее | 10 Гц – 1МГц |
| Виды синхронизации: | |
| - сигналом канала 1; | |
| - сигналом канала 2; | |
| - от сети; | |
| - от внешнего источника | |
| Параметры внутренней синхронизации: | |
| Диапазон частот гармонического сигнала | 20Гц –100 МГц |
| Минимальный уровень синхронизации: | |
| в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц и для импульсного сигнала длительностью 10 нс и более | 0,8 дел |
| в диапазоне частот гармонического сигнала от 20 до 100 МГц | 2 дел |
| Максимальный уровень синхронизации в диапазоне частот гармонического сигнала от 20 Гц до100 МГц и для импульсного сигнала длительностью 10 нс и более | 8 дел |
| Нестабильность синхронизации, не более | 0,1 дел |
| Параметры внешней синхронизации: | |
| Диапазон частот гармонического сигнала | 20 Гц –100 МГц |
| Минимальный уровень синхронизации амплитудой: | |
| в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц | 0,2 В |
| в диапазоне частот от 20 до 100 МГц | 0,8 В |
| Максимальный уровень синхронизации в диапазоне частот от 20 Гц до 100 МГц | 10 В |
| Нестабильность синхронизации, не более | 0,1 дел |
| Параметры сигнала модуляции: | |
| Амплитуда | 0,5- 5 В |
| Диапазон частот | 20 Гц- 5 МГц |
| Параметры сигнала калибратора: | |
| форма выходного сигнала | меандр |
| амплитуда сигнала | 2±0,04 В |
| частота следования | 1±0,02 кГц |
| Электропитание: от сети переменного тока: | |
| напряжением | 220±22 В |
| частотой, | 50±2; 60±2 Гц |
| Мощность, потребляемая от сети питания при номинальном напряжении, не более | 55 В А |
| Условия эксплуатации прибора: | |
| Рабочая температура окружающей среды | от 5 до 40 °С |
| Относительная влажность воздуха до 85 % при температуре | 25 °С |
| Габаритные размеры, | 360х150х450мм |
| Масса прибора, не более | 8 кг |
