Осциллограф С1-173 (справочная информация о приборе)

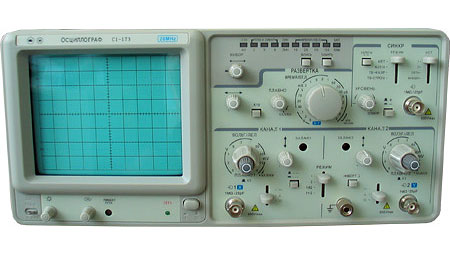

Двухканальный цифро-аналоговый осциллограф С1-173 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 5 мВ до 40 В (до 250 В с делителем 1:10) и длительностей от 20 нс до 100 с.
Осциллограф С1-173 имеет два режима работы:
режим аналогового осциллографа, отображающего сигналы в реальном масштабе времени;режим цифрового запоминающего осциллографа, позволяющего наблюдать сигналы одиночные, непериодические и сверхнизких частот (при минимальном коэффициенте развертки 10 с/дел).
Прибор может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Производитель осциллографа С1-173 - АО "Электроаппарат", Россия, г. Брянск.
Технические характеристики
| Параметры | Значения |
|---|---|
| В режиме цифрового запоминающего осциллографа | |
| Вертикальный тракт: | |
| Разрешающая способность, | 8 (28) бит (точка/дел) |
| Погрешность | ±(3%+0,4 мм) |
| с растяжкой Х5 | ±(5%+0,4 мм) |
| Эквивалентная полоса пропускания (уровень 3 дБ, синусоидальная интерполяция) | 0-8 МГц |
| с растяжкой Х5 | 0-7 МГц |
| Виды интерполяции | синусоидальная |
| линейная | |
| Горизонтальный тракт (развертка): | |
| Максимальная частота дискретизации, | 20 Мвыб(с) |
| Разрешающая способность | 10 (100)бит (точка/дел) |
| Диапазон коэффициентов развертки | 0,2 мкс/дел – 10 с/дел |
| Режим запуска | автоколебательный |
| ждущий | |
| Максимальная растяжка запомненного сигнала, | 100раз |
| Синхронизация | |
| установка синхронизации, деление шкалы от начала развертки | 2-е, 5-е, и 8-е |
| Режим отображения двухканальный от 10 с/дел до 1 мс/дел | прерывисто |
| от 0,5 мс/дел до 0,2 мкс/дел | поочередно |
| Скорость передачи информации через порт RS232 | 19200 бод |
| В режиме аналогового осциллографа | |
| Тракт вертикального отклонения | |
| Полоса пропускания (уровень 3 дБ) | 0-20 МГц |
| с растяжкой | 0-7 МГц |
| Режим работы: | |
| наблюдение сигналов по каналам 1 и 2 в отдельности; | |
| наблюдение суммы сигналов каналов 1 и 2; | |
| наблюдение сигналов каналов поочередно и прерывисто; | |
| инвертирование сигнала в канале 2; | |
| просмотр телевизионного сигнала. | |
| Диапазон значений коэффициентов отклонения | |
| (10 калиброванных положений соответственно ряду чисел 1, 2, 5) | 5 мВ/дел – 5 В/дел |
| с растяжкой Х5 | от 1 мВ/дел |
| с делителем 1:10 | до 50 В/дел |
| Пределы допускаемого значения основной погрешности коэффициентов отклонения, | |
| не более | ±3% |
| с растяжкой Х | ±5% |
| с делителем 1:10 | ±5% |
| Пределы допускаемого значения погрешности коэффициентов отклонения в | |
| рабочих условиях применения, не более | ±5% |
| с растяжкой Х5 | ±7% |
| с делителем 1:1 | ±7% |
| Плавная регулировка коэффициента отклонения, не менее | 2,5 раз |
| Пределы перемещения луча по вертикали, не менее | ±5 дел |
| Допустимое суммарное значение постоянного и переменного (частотой не более 1 кГц) напряжений на закрытом входе, не более | 300 В |
| Нестабильность положения луча: | |
| дрейф долговременный, не более | 1 дел/ч |
| дрейф кратковременный, не более | 0,2 дел/мин |
| периодические или случайные отклонения, не более | 2 мВ |
| Смещение луча, не более: | |
| из-за входного тока и при переключении коэффициента отклонения | 2 дел |
| при изменении напряжения сети питания на ±10% от номинального | 0,5 дел |
| Параметры входов: | |
| Виды входов – открытый, закрытый и заземленный | |
| Входное активное сопротивление: | |
| непосредственного входа | 1±0,03 МОм |
| с делителем 1:10 | 10±0,3 Мом |
| Входная емкость: | |
| непосредственного входа | 25±5 пФ |
| с делителем 1:10, не более | 20±5 пФ |
| Коэффициент развязки между каналами вертикального отклонения: | |
| в диапазоне частот до 7 МГц, не менее | 10000 |
| в диапазоне частот до 20 МГц, не менее | 5000 |
| Тракт горизонтального отклонения (развертка) | |
| Режимы работы: | |
| автоколебательный; | |
| ждущий; | |
| ТВ – кадр; | |
| ТВ – строка; | |
| блокировка уровня запуска. | |
| Диапазон значений коэффициентов развертки (20 калиброванных положений соответственно ряду чисел 1, 2, 5) | 200 нс/дел-0,5 с/дел |
| с растяжкой «Х10» | от 20 нс/дел |
| Пределы допускаемого значения основной погрешности коэффициентов развертки, не более | ±3% |
| с растяжкой | ±5%(20 нс/дел и 50 нс/дел не калибруются) |
| Пределы допускаемого значения погрешности коэффициентов развертки | |
| в рабочих условиях применения не более | ±5% |
| с растяжкой | ±7% |
| Плавная регулировка коэффициентов развертки относительно калиброванного значения, | |
| не менее | 2,5 раз |
| Виды синхронизации: | |
| сигналом канала 1; | |
| сигналом канала 2; | |
| от сети; | |
| от внешнего источника. | |
| Параметры внутренней синхронизации: | |
| Диапазон частот гармонического сигнала | 20 Гц – 20 МГц |
| Уровень синхронизации: | |
| в диапазоне частот гармонического сигнала от 20 Гц до 2 МГц и для импульсного сигнала | |
| длительностью 200 нс и более | 0,5 дел |
| в режиме поочередной синхронизации | 2 и более дел |
| в диапазоне частот гармонического сигнала от 2 до 20 МГц | 1,5 дел |
| в режиме поочередной синхронизации | 3 и более дел |
| нестабильность синхронизации | 0,1 дел |
| Параметры внешней синхронизации: | |
| диапазон частот | 20 Гц-20 МГц |
| уровень синхронизации: | |
| в диапазоне частот гармонического сигнала от 20 Гц до 2 МГц | |
| и импульсными сигналами | 0,2-10 В |
| в диапазоне частот от 2 до 20 МГц | 0,8-10 |
| Режим «X-Y» | |
| Диапазон коэффициентов отклонения усилителя горизонтального отклонения | 5 мВ/дел-5 В/дел |
| Полоса пропускания усилителя горизонтального отклонения | 0-500 кГц |
| Разность фаз между каналами на частоте до 50 кГц, не более | 30 |
| Калибратор | |
| Форма сигнала | положительный меандр |
| Частота сигнала | 1±0,02 кГц |
| Амплитуда сигнала | 2±0,04 В |
| Выходное сопротивление | 1 кОм |
| Вход «Z» | |
| Амплитуда положительного сигнала модуляции яркости луча | 5 В |
| Диапазон частот | 0-2 МГц |
| Входное сопротивление | 47 кОм |
| Максимальное входное напряжение (постоянная и переменная составляющая частотой менее 1 кГц) | 30В |
| Выход «O -> 1Х» | |
| Полоса пропускания | 50 Гц-5 МГц |
| Выходное сопротивление | 50 Ом |
| Время установления рабочего режима, не более | 15мин |
| Время непрерывной работы в рабочих условиях | 8 ч |
| Электропитание: | |
| напряжением | 220±22 В |
| частотой, | 50±2; 60±2 Гц |
| Потребляемая мощность, не более | 55 В А |
| Условия эксплуатации прибора: | |
| Рабочая температура окружающей среды | от 5 до 40 °С |
| Относительная влажность воздуха до 85 % при температуре | 25 °С |
| Габаритные размеры, | 310х150х455мм |
| Масса прибора, не более: | 8,3 кг |
| В упаковке, не более | 9,5 кг |
