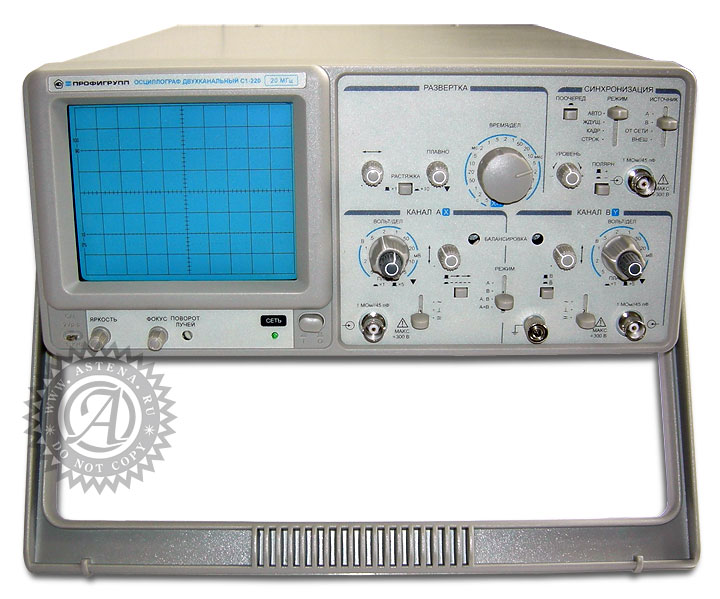

Осциллограф двухканальный С1-220 (справочная информация о приборе)
цена в прайс-листе
Особенности осциллографа С1-220:
- 2 канала
- Полоса пропускания 0…20 МГц
- Высокая чувствительность (1 мВ/дел.)
- ТВ синхронизация
- Модуляция яркости луча (Z-вход)
- Выход канала А
- Встроенный калибратор
- Высокая надежность
- Лучшее соотношение цены и качества
Руководство по эксплуатации осциллографа С1-220 (1,1 Mb)
Технические характеристики
| Параметры | Значения |
|---|---|
| Канал вертикального отклонения | |
| Полоса пропускания | 0…20 МГц (-3 дБ) (0…7 МГц при усилении х5) |
| Коэф. отклонения (Коткл.) | 5 мВ/дел…5 В/дел (шаг 1-2-5), усиление x5 |
| Погрешность установки Коткл. | ±3% (±5% при усилении х5) |
| Регулировка Коткл. | Плавное перекрытие в 2,5 раза |
| Время нарастания | ≤17,5 нс (≤50 нс при усилении x5) |
| Входной импеданс | 1 МОм / 45 пФ |
| Макс. входное напряжение | 300 В (DC+AСпик., до 1 кГц) |
| Режимы работы | Канал А, канал В, канал В инвертированный, каналы А+В, каналы А и В последовательно или попеременно |
| Выход канала А | ≥20 мВ/дел на 50 Ом |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x10 |
| Погрешность установки Кразв. | ±3% (±5% при растяжке х10) |
| Регулировка Кразв. | Плавное перекрытие в 2,5 раза |
| Синхронизация | |
| Источники синхронизации | Автовыбор, канал А, канал В, сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Уровень внеш синхронизации | До 300 В (DC+ACпик., до 1 кГц) |
| Вход внешней синхронизации | 1 МОм / 45 пФ |
| Режим X-Y | |
| Полоса пропускания | 0…500 кГц (-3 дБ) |
| Коэффициент отклонения | 5 мВ/дел…5 В/дел (±4%) |
| Разность фаз X-Y | ≤3° в диапазоне 0…50 кГц |
| Z-вход | |
| Частотный диапазон | 0…2 МГц |
| Диапазон напряжения | 0...5 В (макс. до 30 В DC+ACпик., до 1 кГц) |
| Входное сопротивление | 47 кОм |
| ЭЛТ | |
| Размер экрана | 8 x 10 дел. (1 дел.=10 мм) |
| Напряжение ускорения | 2 кВ |
| Общие данные | |
| Напряжение питания | 230 В ± 15%, 50 / 60 Гц |
| Потребляемая мощность | 45 ВА |
| Габаритные размеры | 350 /190 /460 мм |
| Масса | 8,0 кг |
| Комплект поставки С1-220 | Шнур питания (1), делитель 1:1/ 1:10 (2) |
