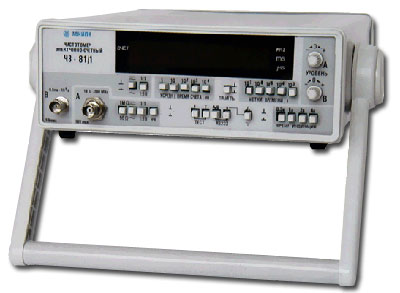

Частотомеры электронно-счетные Ч3-81, Ч3-81/1 (справочная информация о приборах)
Основные особенности приборов Ч3-81, Ч3-81/1
- Погрешность задания опорной частоты - 10-7 за 12 месяцев, 2,5*10-7 за 10 лет
- Ч3-81 - три канала (А, В, С) - диапазон 0,1 Гц-2,5 ГГц
- Ч3-81/1 - два канала (А, В) - диапазон 0,1 Гц-200 МГц
- 8-ми разрядное табло
- Интерфейс RS-232
Частотомеры Ч3-81 и Ч3-81/1 (электронно-счетные) предназначены для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год.
Производитель Ч3-81, Ч3-81/1 - ОАО "МНИПИ", Республика Беларусь, г., Минск
Технические характеристики
| Параметры | Значения |
|---|---|
| Основные характеристики | |
| Вид измерений | Частота, отношение частот |
| Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
| Диапазон измеряемых частот | 10 Гц-200 МГц |
| Уровень входных сигналов | |
| Синусоидальных (эффективное значение) | 30мВ - 10В |
| Импульсных | ±100мВ - ±10В |
| Отношение частот | Вход А/Вход В |
| Входное сопротивление | 1 МОм/50 Ом |
| Входная ёмкость | Не более 50 пФ |
| Вид измерений | Период, длительность, отношение частот |
| Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
| Единичный и усреднённый периоды сигналов | |
| Диапазон измеряемых периодов | 1 мкс - 10000 с |
| Синусоидальных (эффективное значение) | 0.03-10 В |
| Импульсных | ± (0,1-30)В |
| Число усреднённых периодов (множитель периода) | 1, 10, 102, 103, 104. |
| Период тактовой частоты | 10-7, 10-6, 10-5, 10-4, 10-3 с. |
| Длительность импульсов | |
| Диапазон | 1мкс - 10000 с |
| Уровень входных сигналов | ± (0,1-30)В |
| Отношение частот | Вход А/Вход В |
| Входное сопротивление | 1 МОм |
| Входная ёмкость | Не более 50 пФ |
| Вход "С": Только для Ч3-81 | |
| Вид измерений | Частота |
| Форма измеряемых сигналов | Синусоидальная |
| Диапазон измеряемых частот | 0,1-2,5 ГГц |
| Уровень входных сигналов | |
| Синусоидальных (эффективное значение) | 30мВ-1В (0,2-1)ГГц 0,02-20мВт (1-2,5)ГГц |
| Общие характеристики | |
| Относительная погрешность по частоте | + 1x10-7 за 12 месяцев, ±7,5x10-9 за сутки |
| Температурный уход частоты | ± 2,5x10-8(+5 -+40 °С) |
| Вариация Аллана | ± 2,5x10-11 за 1 сек |
| Общие требования | |
| Формат индикации результатов измерений | 8 разрядов |
| Питание от сети переменного тока напряжением, В | (220 ±22) частотой (50 ±1) Гц |
| Потребляемая мощность, В·А | не более 20 |
| Габаритные размеры (HxWxD) | 262х88х296 мм |
| Масса, кг, не более | 3 |
| Условия эксплуатации | |
| Рабочая температура | + 5-40 °С |
| группа 3 ГОСТ 22261-94 | |
| Заменяемые приборы | Ч3-57, Ч3-63, Ч3-63/1 |
