Частотометры Ч3-84, Ч3-84/1 и Ч3-84/2 (справочная информация о приборе)
Модели: |
Опорный генератор |
Условия эксплуатации |
Ч3-84 |
1х10-7 за 12 мес. |
-10°С +50°С |
Ч3-84/1 |
1х10-7 за 12 мес. |
+5°С +40°С |
Ч3-84/2 |
1х10-6 за 12 мес. |
+5°С +40°С |

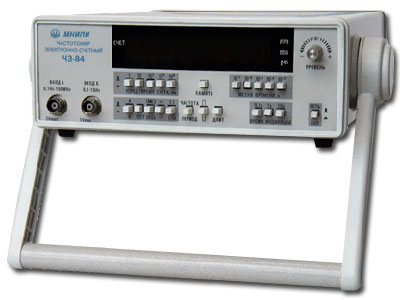

Частотомеры Ч3-84, Ч3-84/1 и Ч3-84/2 (электронно-счетные)
предназначены для измерения частоты синусоидальных и частоты следования импульсных сигналов,
периода синусоидальных и периода следования импульсных сигналов,
длительности импульсов. Отличается высокой точностью измерений, широким диапазоном рабочих
температур, низкой стоимостью.
Производитель частотомеров Ч3-84, Ч3-84/1, Ч3-84/2 - ОАО "МНИПИ", Республика Беларусь.
Параметры |
Значения |
Вход "А" |
Форма измеряемых сигналов |
Синусоидальная и импульсная любой полярности |
Диапазон измеряемых частот |
0,1Гц - 150Мгц |
Уровень входных сигналов |
Синусоидальных (эффективное значение) |
0,02-2 В |
Импульсных |
0,02-2 В |
Единичный и усреднённый периоды сигналов |
Диапазон измеряемых периодов |
От 0,01мкс до10 с (от 10 МГц до0,1Гц) |
Синусоидальных (эффективное значение) |
0,02-2 В |
Импульсных |
0,02-2 В |
Число усреднённых периодов (множитель периода) |
1, 10, 102, 103, 104. |
Период тактовой частоты |
10-7, 10-6, 10-5, 10-4, 10-3 с. |
Длительность импульсов |
Частота следования |
5 МГц |
Диапазон |
От 1 мкс до 10 с |
Уровень входных сигналов |
0,02-2 В |
Входное сопротивление |
1 МОм/50 Ом |
Входная ёмкость |
Не более 50 пФ |
Вход "В" |
Форма измеряемых сигналов |
Синусоидальная |
Диапазон измеряемых частот |
От 100 до 1000 МГц |
Уровень входных сигналов |
От 0,03 до 1 В |
Входное сопротивление |
50 Ом |
Относительная погрешность по частоте опорного генератора
не более для частотомеров |
Ч3-84, Ч3-84/1 |
± 5x10-8 за 30 сут и +1x10-7 за 12 месяцев |
Ч3-84/2 |
± 2,5x10-6 за 30 сут и 5x10-6 за 12 месяцев |
Общие характеристики |
Формат индикации результатов измерений |
8 разрядов |
Питание от сети переменного тока напряжением, В |
(220 ±22) частотой (50 ±1) Гц |
Потребляемая мощность, В·А |
не более 20 |
Габаритные размеры (HxWxD) |
262х88х296 мм |
Масса, кг, не более |
3 |
Условия эксплуатации: |
группа 3 ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С для Ч3-84/1, Ч3-84/2 и от -10 до+50 °С для Ч3-84 |
Заменяемые приборы |
Ч3-63, Ч3-77, Ч3-64 |
