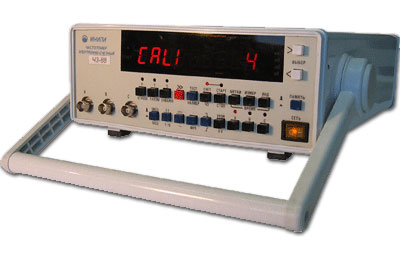

Частотомер Ч3-88 (справочная информация о приборе)
Частотомер электронно-счетный Ч3-88 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.
Основные функции: измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов; измерение частоты по входу В; измерение отношения частот – каналов А/С, С/А, В/С; ФНЧ, встроенный аттенюатор, индикатор – девять десятичных разрядов; запуск процесса измерений - однократный, внутренний, внешний или программный; работа от внешнего опорного генератора; работа по интерфейсу RS-232.
Технические характеристики
Параметры | Значения |
---|---|
Диапазон измерения частот по входам «А», «С» | |
Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
Диапазон измеряемых частот | 0,01 Гц - 200 МГц |
Уровень входных сигналов:
синусоидальных (эффективное значение) импульсных | 0,02 - 10 В 0,05 - 10 В |
Диапазон измерения частот по входу «В» | |
Форма измеряемых сигналов | Синусоидальная |
Диапазон измеряемых частот | 100 – 2 500 МГц |
Уровень входных сигналов:
В диапазоне частот 100 – 1 200 МГц В диапазоне частот 1 200 – 2 500 МГц | 0,03 – 1 В 0,03 – 20 мВ |
Время счета при измерении частоты | |
По входам А, С | 1, 10, 102, 103, 104 мс |
По входу В | 16•1, 16•10, 16•102, 16•103, 16•104 мс |
Диапазон измерения периода сигналов по входам «А», «С» | |
Для синусоидального сигнала | 5 – 100 с (200 МГц – 0,01 Гц) |
Для импульсного сигнала | 10 – 100 с (100 МГц – 0,01 Гц) |
Уровень входных сигналов (вход 1 МОм):
Для синусоидального сигнала Для импульсного сигнала | 0,02 – 10 В 0,05 – 10 В |
Измерение отношения частот | |
В диапазоне отношения частот 1,0001 – 999999999 | Каналов А/С и каналов С/А |
В диапазоне отношения частот 1,5 – 999999999 | Каналов В/С |
Встроенный опорный генератор | |
Тип | Кварцевый, термостатированный |
Номинальное значение частоты | 5 МГц |
Нестабильность частоты | ±5*10-8 за 30 суток, ±1*10-7 за 12 месяцев |
Общие характеристики | |
Число усредняемых периодов входного сигнала | 1, 10, 100, 1 000, 10 000 |
Период меток времени | 10-7, 10-6, 10-5, 10-4, 10-3 |
Диапазон измерения длительности импульсов по входам А, С | 1мкс – 100 с |
Измерение длительности импульсов с усреднением | 10, 100, 1000, 10000 или с использованием внешнего генератора меток |
Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп» | 1 – 100 с |
Диапазон измерения скважности импульсного сигнала по входам А, С | 1,000001 – 999999999 |
Интерфейс | RS-232C |
Формат индикации | 9 разрядов |
Питание | (230±23) В, (50/60±1) Гц |
Потребляемая мощность | 50 В · А |
Габаритные размеры (HxWxD) | 285х106х345 мм |
Масса | 4кг |
Условия эксплуатации:
Рабочая температура | -10°С — +50°С |
