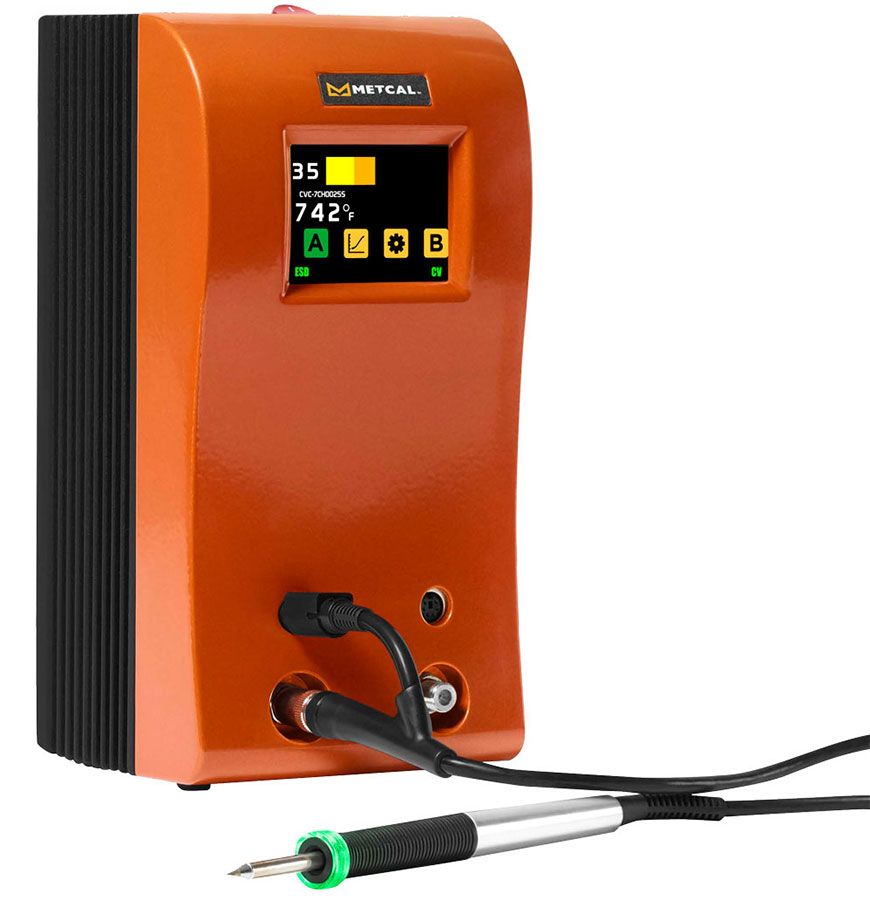

Паяльная станция CV-510 (блок станции CV-500 с паяльником CV-H1-AV)
METCAL использует абсолютно новый подход к ручному монтажу: индукционная станция CV не только управляет процессом нагрева по технологии SmartHeat, дозируя мощность в зависимости от теплоемкости контакта, но и контролирует качество каждого соединения прямо во время пайки. В отличие от монтажника, контролирующего процесс визуально, CV оценивает пайку по объективным параметрам.
Это позволяет добиться 100%-ой повторяемости и стабильно высокого качества пайки, а также строгого соответствия соединения определенным стандартам.
Особенности паяльной станции
- Система контроля качества пайки Connection Validation
- Большой цветной дисплей с массой информации о процессе пайки и используемом наконечнике
- USB интерфейс для обновления микропрограммного обеспечения и удаленного мониторинга каждой пайки
- Один из самых легких, миниатюрных и эргономичных паяльников: масса 25г, диаметр картриджа-наконечника 5мм
- Наивысшая теплоотдача инструмента
- Невесомый наконечник не накапливает тепла и не перегревает легкие контакты и термочувствительные компоненты
- Система SmartHeat автоматически подбирает оптимальную мощность для каждого контакта
- Самовключение инструмента при снятии его с подставки и выход на рабочую температуру за 2-3 сек.
- Два канала для подключения паяльника и термопинцета
- Полная электромагнитная и электростатическая защита

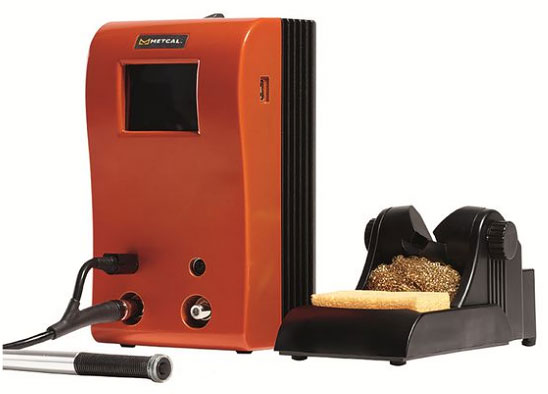

Комплект поставки CV-510:
- Блок станции CV-PS500
- Паяльник CV-H1-AV с подставкой с функцией автоотключения
Картриджи-наконечники серии CVC и SMC не включены в комплект
Серии сменных наконечников:
- CVC - картриджи с технологией Connection Validation
- SMC - Картриджи для поверхностного монтажа
- 5 - "серия 500" - Особо чувствительные компоненты
- 6 - "серия 600" - Чувствительные компоненты
- 7 - "серия 700" - Платы FR4 / Стеклотекстолит
- 8 - "серия 800" - Керамические платы
- 9 - "серия 900" - Особые случаи

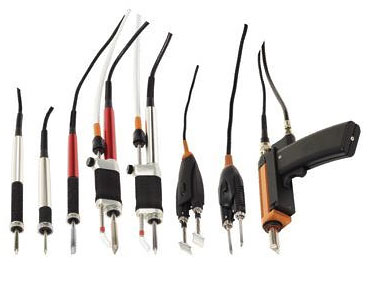

Дополнительные термоинструменты:
- CV-H2-UF, Паяльник UltraFine для станций серии CV
- CV-UK2, Паяльник UltraFine с подставкой для CV
- CV-H4-UFT, Термопинцет UltraFine для станций серии CV
- CV-UK4-UFT, Термопинцет UltraFine с подставкой для CV
- CV-H4-PTZ, Термопинцет для станций серии CV
- CV-UK4, Термопинцет с подставкой для станций CV
- CV-H5-DS, Вакуумный паяльник для станций серии CV
- CV-UK5, Вакуумный паяльник с подставкой для CV
Инструкция к паяльной станции METCAL CV-500
Производитель индукционной паяльной станции CV-510 - компания Metcal (OK International), США
Характеристики CV-510
| Параметры | Значения |
|---|---|
| Артикул | CV-510 |
| Бренд | METCAL (США) |
| Блок станции | |
| Температура окружающей среды | 10-40 °C |
| Максимальная температура внутри корпуса | 55 °C |
| Электропитание | 100 – 240 В, 50/60Гц, 125Вт, заземление обязательно |
| Частота напряжения питания | 50/60 Гц |
| Энергопотребление | 70 Вт |
| Режимы работы | 2 канала |
| Выходная мощность | 40 Вт |
| Рабочая частота | 13.56 МГц |
| Потенциал наконечник-заземление максимум | < 2 мВ |
| Сопротивление наконечник-заземление | < 2 Ом |
| Точность температуры ХХ | ± 1.1°C в спокойном воздухе |
| Дисплей | 2.8” Цветной TFT ЖК дисплей |
| Разрешение | 320х240 RGB |
| Размеры | Диагональ 2.8” |
| Активная область | 43.20 x 57.60 мм |
| Разъемы | |
| ВЧ разъем | ВЧ разъем F типа |
| Разъем индикатора | 6 пиновый DIN |
| Питание | IEC C14 Папа |
| Интерфейсный | USB A Мама |
| Поверхностное сопротивление | 106 -1011 Ом |
| Размеры (ш x г x в) (мм) | 121 x 121 x 220 |
| Масса (кг) | 2.65 |
| Паяльник | |
| Артикул | CV-H1-AV |
| Длина кабеля | 1220 мм, жаростойкий, ESD |
| Разъемы паяльника | |
| ВЧ разъем | ВЧ разъем F типа |
| Разъем индикатора | 6 пиновый DIN |
| Светодиоды | 3 зеленых / 3 красных |
| Температура рукоятки | < 55 °C |
| Подставка | |
| Артикул | MX-W1AV |
| Размеры (ш x г x в) (мм) | 86 x 191 x830 |
| Масса (кг) | 0.476 |
